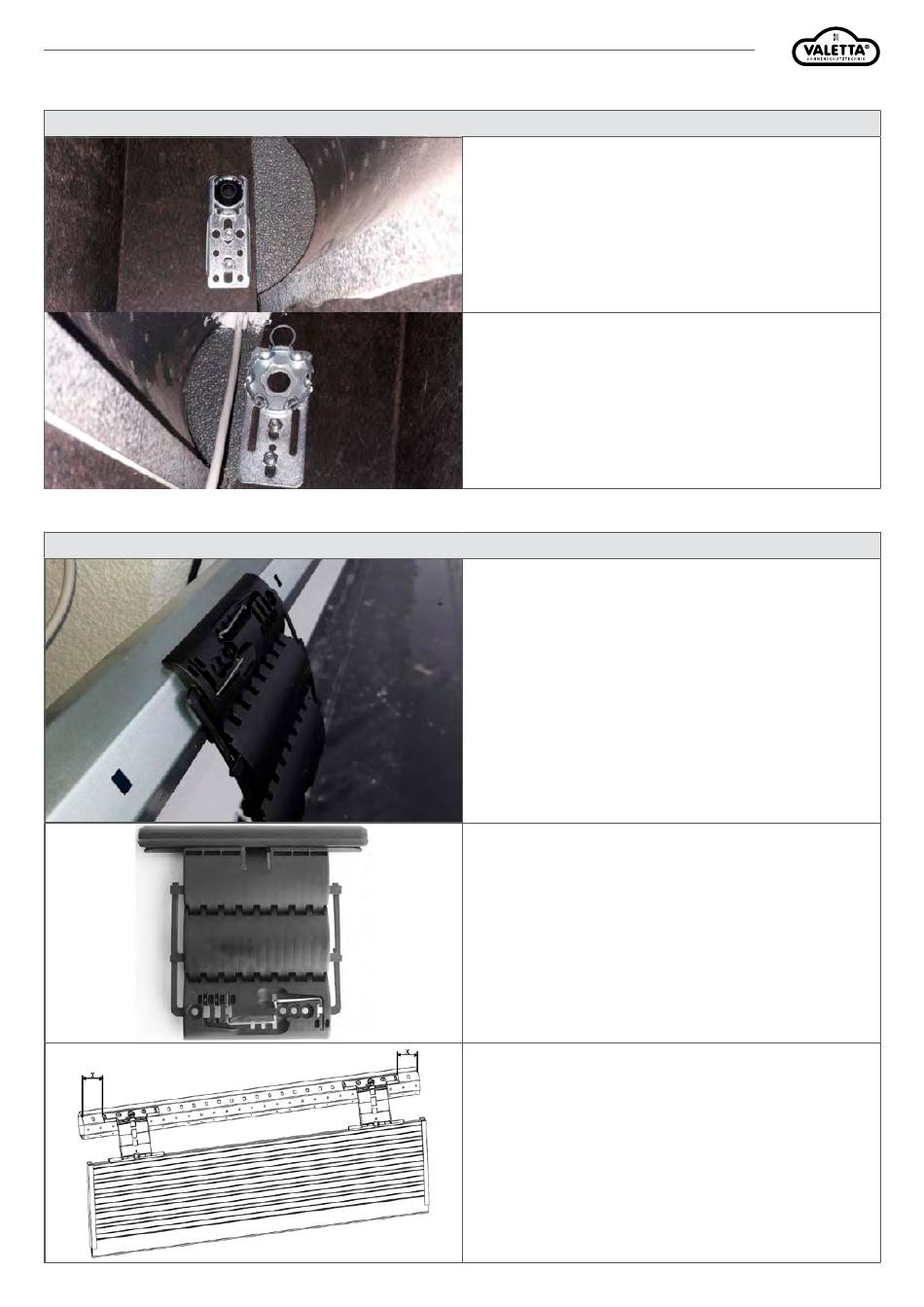

MONTAGEANLEITUNG ISO ROLLRAFF
KOMPLETTIERUNG MIT ROLLLADEN
AUFNAHME FÜR WELLE MOTOR
MOTOR IN WELLE EINBAUEN
Aufnahme Motorseitig (mit Klammer) und Aufnahme Lagerseite (mit
Kugellager) entsprechend positionieren und sicherstellen, dass die
Stromzuleitung Motorseitig vorbereitet ist.
Motorseite (Klammer für Motor)
Den Motor in die Welle stecken. Auf der gegenüberliegenden Seite
das Teleskopstück anbringen und den Wellenverbinder an der Welle
befestigen.
Die Wellenverbinder wird mit dem Spanndraht über die rechteckigen
Ausstanzungen mit der Achtkantwelle verbunden. Die Haken sind in
den Ausstanzungen der Welle einzuhängen. Die Haltespange herunter
drücken und Haltspange einklipsen.
Die Wellenverbinder sollten bei der Montage einen Abstand X von mind.
30 mm und max. 80 mm haben. Es sollen bis zu einer Rollladenbreite
von 100 cm zwei Verbinder, je weitere 50 cm Breite ein zusätzlicher
Verbinder montiert werden. Der Abstand zwischen den Verbindern sollte
max. 800 mm betragen.
Seite 4
Rev. 0/2021_
Technische Änderungen vorbehalten.
10.2021
