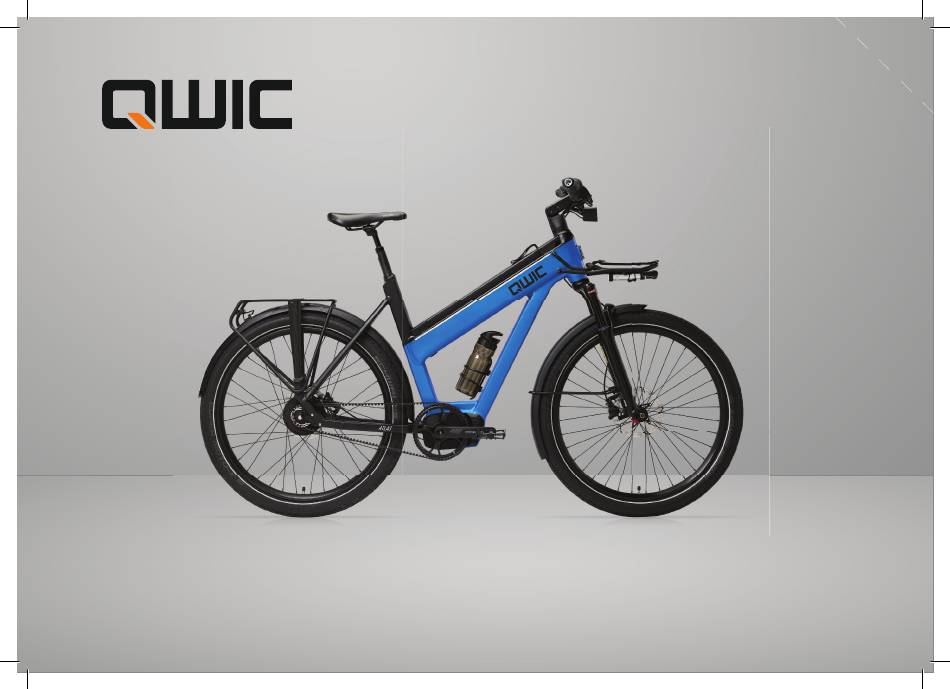

  • Seite 1 Atlas Handleiding | Manual | Bedienungsanleitung...

  • Seite 3: E-Bike Registration, E-Bike Registratie, E-Bike Registrierung

    Your dealer, Jouw dealer, Ihr Händler: VIN # Name dealer: ________________________________ (Naam dealer, Name Händler) Model e-bike: QWIC Atlas ________ (Derailleur, Vario) VIN # EFY: __________________________ info Remember to take a picture of the key number of your bike or write (25km/u) it down in this manual.
  • Seite 4 NEDERLANDS Gefeliciteerd! Jij bent zojuist de trotse bezitter geworden van een QWIC e-bike. Nu wil je vast maar één ding doen: naar buiten en rijden! Voordat je op jouw nieuwe e-bike springt, willen we je vragen om deze handleiding grondig door te nemen.

  • Seite 5: Inhaltsverzeichnis

    INHOUDSOPGAVE 1. Kennis maken met uw e-bike 5. Onderdelen 1.1. E-bike onderdelen 5.1. Verlichting 1.2. Trapondersteuning 5.2. Remmen 1.3. Ondersteuningsprofielen en power levels 5.3. Versnellingen 5.4. Voorvork 2. Voor we op pad gaan 5.5. Geveerde zadelpen 2.1. Registreer uw e-bike 5.6.

  • Seite 6: Kennismaken Met Uw E-Bike

    1. KENNISMAKEN MET UW E-BIKE 1.1 E-bike onderdelen Handvatten Stuur Accu Voorlamp Zadel Oplaadpunt Stuurpen VIN # Q-daglicht Zadelpen Accuslot Achterdrager Voorvork Achterlamp Spatbord Motor Crank Standaard Riem/ ketting Schijfrem Pedaal...

  • Seite 7: Trapondersteuning

    1. KENNISMAKEN MET UW E-BIKE JE ZULT ER SNEL ACHTERKOMEN DAT DIT GEEN GEWONE E-BIKE IS, MAAR ÉÉN MET VELE MOGELIJKHEDEN. LATEN WE BEGINNEN MET DE BASICS. 1.2 Trapondersteuning 1.3 Ondersteuningsprofielen en power levels Een e-bike voorziet jou van elektrische trapondersteuning. Zo geeft de De mate van trapondersteuning kan eenvoudig worden aangepast aan motor jou zo een duwtje in de rug, wat het fietsen stukken makkelijker jouw persoonlijke behoefte.

  • Seite 8: Voor We Op Pad Gaan

    VIN-nummer (als nummer en als barcode) aan de onderkant van de fiets, vlak achter de voorvork (op pagina 6 zie je de exacte locatie). Je registreert jouw e-bike eenvoudig met behulp van de QWIC Dashboard app door de barcode te scannen. Eventueel kan het VIN-nummer ook handmatig ingevoerd worden.

  • Seite 9: Instellen Zadelhoogte

    2.4. Handvatten afstellen persoonlijke QWIC dealer. Gebruik een inbussleutel om de bouten aangeduid met "E" (2x) licht los info Wanneer de voeten plat op de grond kunnen rusten terwijl je op het te draaien.

  • Seite 10: Accu Opladen

    2. VOOR WE OP PAD GAAN 2.5. Accu opladen Accu opladen in de e-bike Ontgrendel de accu door de fietssleutel in het accuslot te steken. Het oplaadpunt van de fiets bevindt zich onderaan de toptube. Het Vervolgens til je de accu eenvoudig uit het frame aan het nylon handvat. oplaadpunt is 100% waterdicht en de magnetische connector kan maar op 1 manier aangesloten worden.

  • Seite 11: De Charging Station (Accessoire)

    Hibernati on mode Voor de QWIC Li-Ion-accus raden we aan deze op ~70% van hun capaciteit op te slaan bij langdurige opslag (langer dan 30 dagen). Acti veer de hibernati on modus door de knop aan de achterzijde van de charging HET IS BIJNA TIJD OM OP PAD TE GAAN! stati on eenmaal in te drukken.

  • Seite 12: Bediening & Display

    3. BEDIENING & DISPLAY Error 3.1 Het display Het display werkt alleen als de accu in de e-bike zit. Schakel het display Lighti ng Bluetooth aan door kort op de ‘AAN/UIT’ knop te drukken indicator Connecti on 3.2 Bediening On/ Off Gebruik van de trapondersteuning Assist up...

  • Seite 13: De Accu

    4. DE ACCU SAMEN MET DE MOTOR VORMT DE ACCU HET HART VAN JOUW E-BIKE. LEES HIERONDER MEER OVER HET GEBRUIK EN ONDERHOUD VAN DE ACCU. 4.1. Plaatsen en verwijderen van de accu 4.2. Het opladen van de accu Je kunt de accu eenvoudig uit het frame tillen met behulp van de nylon Er zijn verschillende manieren van laden beschikbaar voor jouw e-bike.

  • Seite 14: Tips Voor Het Laden Van De Accu

    Neem deze zeker in acht, aangezien het niet naleven hiervan weer: de levensduur van jouw accu sterk kan beïnvloeden. QWIC vindt het belangerijk dat je verantwoordelijk omgaat met de accu. Het niet naleven van de belangrijkste aandachtspunten kan daarom als misbruik beschouwd worden en kan tot gevolg hebben dat jouw garantie komt te vervallen.

  • Seite 15: Accu Gebruik En Opslag

    Daarnaast heeft jouw eigen inspanning ook veel ongeveer 70% (2-3 streepjes); indien mogelijk bij 10-15 ° C. Indien je in het bezit bent van een QWIC Charging station, kun je de hibernation mode gebruiken welke ervoor invloed. Bij twee vergelijkbare fietsen met dezelfde instelling, kan de zorgt dat de accu automatisch tot 70% geladen blijft.
  • Seite 16 Trapfrequentie bell Bij QWIC doen we erg ons best om het bereik zo eerlijk en duidelijk De trapfrequentie (RPM) beïnvloedt het bereik van de e-bike. Over mogelijk te communiceren. Daarom kiezen voor een het algemeen resulteert een hoger toerental in een groter bereik, duidelijke omschrijving van onze eigen testomstandigheden zodat je dus vergeet niet om zoveel mogelijk in lagere versnellingen te fietsen dit goed met jouw eigen situatie kunt vergelijken. Het komt alsnog...

  • Seite 17: Accu Levensduur

    4. DE ACCU 4.7. Accu levensduur De levensduur van de accu is afhankelijk van hoe en hoeveel je deze gebruikt. Met de tips in deze handleiding kan deze gemakkelijk jaren mee gaan. Houd er echter rekening mee dat de levensduur van een accu met gebruik altijd minder wordt.

  • Seite 18: Onderdelen

    5. ONDERDELEN 5.1. Verlichti ng Inrem procedure Je kan de verlichti ng in- en uitschakelen door onderstaande knop Schijfremmen vereisen een inremprocedure. Als de inremprocedure wordt 3 seconden ingedrukt houden. overgeslagen bereik je niet het maximale remvermogen, en heb je kans Het TFT kleuren-display is ook uitgerust met een lichtsensor die de dat de remblokken gaan piepen.

  • Seite 19: Versnellingen

    Omlaag 5.3. Versnellingen Enviolo De Atlas Vario uitvoering is uitgerust met een versnellingsnaaf van Enviolo. Deze naaf heeft 380% schakelbereik tussen de kleinste en grootste versnelling. Uniek voor Enviolo is dat elke overbrenging binnen dit bereik traploos in te stellen is.

  • Seite 20: Voorvork

    Gebruik enkel een speciale vorkpomp voor het afstellen van de vering in de voorvork. De voorvork kan door overdruk defect raken. Raadpleeg bij twijfel jouw QWIC dealer. 5.5. Geveerde zadelpen Het is mogelijk om de veerkracht van de voorvork nauwkeurig af te stellen met behulp van een speciale pomp.

  • Seite 21: Riemaandrijving

    Aangezien je een riem niet moet smeren, is het een stuk schoner dan een ketting. Hierdoor is een kettingkast ook niet noodzakelijk voor een Jouw QWIC Atlas e-bike is uitgerust met een speciaal ontwikkelde riemaandrijving. Mocht het nodig zijn, dan kun je de riem eventueel achterdrager.

  • Seite 22: Uw E-Bike Onderhouden

    Spreek daarom goed af met jouw dealer wat voor behandelen. Zo adviseren wij om verchroomde delen, ongelakt jou een passend onderhoudsplan is. QWIC adviseert om na de eerste aluminium en roestvrijstalen onderdelen in te vetten met zuurvrije servicebeurt, minimaal elke 6 maanden de fiets opnieuw te laten vaseline of vasaline-spray om oxidatie (roest) te voorkomen.

  • Seite 23: Algemeen Onderhoud

    Onderstaand >> Remmen worden ingeremd (Aflevering) (of consument uitgelegd onderhoudsprogramma is een advies van QWIC bij normaal gebruik. hoe ze zelf kunnen inremmen)(ook bij vervangen remschijven/ Servicebeurt frequentie;...

  • Seite 24: Grote Servicebeurt

    6. UW E-BIKE ONDERHOUDEN 6.3. Bij elke grote service beurt (jaarlijks); >> Standaard werkzaamheden (Kleine beurt). >> Versnellingsnaaf wordt gecontroleerd, eventueel open gemaakt en opnieuw gesmeerd. >> Ketting wordt gedemonteerd, schoongemaakt en door oliebad gehaald. >> Overige draaiende onderdelen worden gedemonteerd, schoongemaakt en ingevet/geolied (Trapas, Naven, Balhoofd, etc) >>...

  • Seite 25: Troubleshooting

    7. TROUBLESHOOTING Probleem Oplossing Probleem Oplossing Controleer of de accu op de juiste manier geplaatst is en 1. De accu is al vol De fiets gaat niet aan Het LED of alle (zichtbare) kabels goed zijn aangesloten. Probeer 2. Controleer of de oplader verbonden is met een indicatielampje op de de accu opnieuw te plaatsen en controleer of de accu is werkende netspanning.

  • Seite 26: Foutmeldingen

    7. TROUBLESHOOTING 7.2 Foutmeldingen Jouw e-bike is uitgerust met een zelfdiagnosetool om potentiële problemen vroegtijdig te identificeren. Als het systeem een fout ontdekt zal het een foutmelding weergeven. Het gebruik van de e-bike terwijl een foutmelding wordt weergegeven, is niet schadelijk voor de fiets. De meest voorkomende fouten kunnen zelfs vaak door jezelf worden opgelost, start eerst jouw display opnieuw op om te kijken of de foutcode consistent is, anders:...

  • Seite 27: Garantie

    QWIC dealer terecht. Colophon Handleiding elektrische fietsen QWIC behoudt zich het recht voor om zonder nadere kennisgeving wijzigingen in- en uitvoering(en) en/of prijzen aan te brengen. Deze handleiding is met grote zorgvuldigheid samengesteld. QWIC kan echter niet aansprakelijk gesteld worden voor eventuele onjuistheden van welke aard dan ook.
  • Seite 28 ENGLISH Congratulations! You have just become the proud owner of a QWIC electric bike. Probably the only thing you want to do right now is to get out and ride! Before you jump on your saddle, we encourage you to take a moment to read through this manual.
  • Seite 29 TABLE OF CONTENT 1. Get to know your bike 5. Other bike components 1.1. Frame components 5.1. Lights 1.2. Pedal assistance 5.2. Breaks 1.3. Assistance profiles and power levels 5.3. Gears 5.4. Front fork 2. First steps 5.5. Seatpost suspension 2.1.

  • Seite 30: Get To Know Your Bike

    1. GET TO KNOW YOUR E-BIKE 1.1 Frame components grips handlebar battery front light saddle charging port stem VIN # Q-daylight seat post lock rear rack front fork rear light fender motor crank kickstand pedal belt/chain disc brake...

  • Seite 31: Pedal Assistance

    1. GET TO KNOW YOUR E-BIKE SOON YOU WILL REALIZE THAT THIS E-BIKE IS NOT A CONVENTIONAL ONE, BUT ONE THAT HAS MANY SPECIAL FEATURES. LET'S START WITH THE BASICS. 1.1. Pedal assistance 1.2. Assistance profiles and power levels The e-bike is equipped with electric pedal assistance. It will help you to The assistance provided by the motor can be adjusted to your needs.

  • Seite 32: First Steps

    (see page 28 for the exact location). The number is listed below the barcode. The barcode can be scanned through the QWIC dashboard app, and the VIN number will be added automatically. If required, you can also input the number manually.

  • Seite 33: Adjust The Saddle

    2. FIRST STEPS 2.2. Adjusting the saddle 2.3. Adjust the handlebars Your saddle height can be adjusted by inserting an Allen key into point You can raise or lower the handlebar by slightly loosening bolt C. After A. Make sure you don't exceed the maximum saddle height. To find the making adjustments, retighten the bolt.

  • Seite 34: Charging The Battery

    2. FIRST STEPS 2.5. Charging the battery In-bike charging First remove the battery from the e-bike. Unlock it by turning the key in To start charging the battery while it is inserted in the e-bike, please hold the battery keyhole. The nylon strap can be used to easily lift the battery down the rubber cap that seals the e-bike’s charging port and connect out of the frame and carry it around.

  • Seite 35: Charging Station (Accessory)

    Rotate 90 deg. and lock Hibernati on mode For the long term storage of QWIC Li-Ion batt eries (longer than 30 days) we recommend storing them at 50% charge. Acti vate hibernati on mode YOU ARE NOW ALMOST READY TO GO! by pressing the butt on at the back.

  • Seite 36: Display

    3. CONTROLS & DISPLAY Failure 3.1 Display The console will only switch on if the batt ery is inserted in the bike. Lighti ng Bluetooth Switch on the display by shortly pressing the ‘ON/OFF’ Butt on, located indicator Connecti on on top of the console.

  • Seite 37: Placing And Removing The Battery

    4. THE BATTERY TOGETHER WITH THE MOTOR, THE BATTERY CAN BE CONSIDERED THE HEART OF YOUR E-BIKE. THIS SECTION SHOWS YOU HOW TO USE AND MAINTAIN IT WELL. 4.1. Placing and removing the battery 4.2. Charging your battery When taking the battery out of the frame, please carry it by the leather As mentioned in the first section of this manual, several charging options strap.

  • Seite 38: Charging Essentials

    QWIC feels that you have the responsibility to take care of your battery and therefore ignoring these key essentials will be considered misuse and might void your warranty.

  • Seite 39: Battery Usage And Storage

    The average estimated range that you can expect is displayed in below table: Key essentials Never store an empty battery for prolonged periods (> 1 month), as this can damage Atlas Level 1 Level 4 the battery in weeks.
  • Seite 40 Weight The total mass on the bike decreases your range exponentially. For bell At QWIC we try very hard to keep our range estimation as accurate example, adding 10 kg of groceries can result in a 10% decrease in range. as possible. However, because of so many factors it is very difficult to predict. We advise to drive the battery nearly empty a few times RPM/input under different circumstances and power levels to familiarise...

  • Seite 41: Battery Lifespan

    4. THE BATTERY 4.7. Battery Lifespan The lifespan of the battery depends on how and how much you have used it. If you make apply the tips and tricks in this manual you can easily enjoy your battery for years. Keep in mind however that batteries will always degrade with use.

  • Seite 42: Lights

    5. COMPONENTS 5.1. Lights Burn-in procedure You can easily switch the lights on and off by pressing the butt on on the Disc brakes from Shimano require a burn-in procedure. By not doing controller as shown below. Your e-bike has a Q-daylight that is on by the burn-in procedure, you will not reach the full stopping-potenti al of default to enhance your visibility during the day.

  • Seite 43: Gears

    5.3. Gears Down Enviolo The Atlas Vario is equipped with the Enviolo gear shifter. The Enviolo hubs is characterized by stepless shifting. Together with the large shifting ratio of 380%, you have unlimited possibilities to shift to your desired RPM. You can not reach the full ratio while standing still, so you need to shift while driving.

  • Seite 44: Front Fork

    5. COMPONENTS 5.4. Front fork RIDERS WEIGHT(KG) RECOMMENDED The e-bike is equipped with a suspension fork that has lock-out PRESSURE (PSI) functi onality. To temporarily switch off the suspension in the fork, for example when cycling at high speeds, you can turn the speed lock butt on <55 40-55 located on the right side of the fork clockwise.

  • Seite 45: Belt Drive

    5.6. Belt drive 5.7. Tires and preferred pressure The Atlas Vario version is equipped with a belt drive. A belt drive is ideal The tires on your bike are suitable for almost all types of terrain, with for powerful e-bike motors such as the Brose mid-engine. The belt good grip on wet asphalt as well.

  • Seite 46: Take Care Of Your E-Bike

    6. TAKE CARE OF YOUR E-BIKE TO PROLONG THE LIFESPAN OF YOUR BIKE, QWIC ADVISES YOU TO PERFORM SOME BASIC MAINTENANCE YOURSELF NEXT TO SCHEDULING CHECK-UPS AT YOUR DEALER ON A REGULAR BASIS. 6.1 Maintenance Treatment QWIC advises you to schedule a major check-up for your e-bike at least Next to the regular cleaning of the bike, we advise you to grease once a year.

  • Seite 47: General Maintenance

    >> The software is checked and updated where possible. bike is used, you must agree with your dealer on a suitable maintenance program. The below maintenance program is an advice from QWIC >> Brakes are run in (Delivery) (or consumer explained under normal use.

  • Seite 48: Major Check - Once A Year

    6. TAKE CARE OF YOUR E-BIKE 6.3. At every major service (annually); >> Standard work (Small service). >> Gear hub is checked, opened if necessary and re-lubricated. >> Chain is disassembled, cleaned and applied an oil bath. >> Other rotating parts are disassembled, cleaned and greased / oiled (bottom bracket, hubs, headset, etc) >>...
  • Seite 49 7. TROUBLESHOOTING Problem Answer Problem Answer My e-bike does not The LED indicator Check if the battery is inserted correctly, by removing it Check whether the charger is connected to a (working) switch on on the battery does and placing it back in. Check if the battery is fully charged. mains connection.

  • Seite 50: Error Codes

    7. TROUBLESHOOTING 7.2 Error codes Your bike is equipped with a self-diagnosis tool to identify potential issues early on. In case an error has been reported by the system the maintenance symbol on the display will light up. It will be accompanied by an error code in the journey data field (located in the bottom right corner).

  • Seite 51: Colophon

    Colophon Manual electric bicycles QWIC reserves the right to make changes in specifications and / or prices without notice. This manual has been compiled with great care. QWIC cannot be held responsible for any inaccuracies whatsoever.
  • Seite 52 DEUTSCH - SEITE 52 QWIC Dashboard App Mit der offiziellen App kannst du alle Funktionen deines E-Bikes freischalten. Alle QWIC Apps sind im App Store und in Google Play erhältlich. Möchtest du mehr erfahren? Herzlichen Glückwunsch! Ausführlichere Informationen sowie die neuesten Nachrichten werden Du bist soeben stolzer Besitzer eines QWIC Elektrofahrrads geworden.
  • Seite 53 INDEX 1. Lerne dein E-Bike kennen 5. Komponenten 1.1. E-Bike Komponenten 5.1. Beleuchtung 1.2. Tretunterstützung 5.2. Bremsen 1.3. Unterstützungs Stufen 5.3. Gangschaltung 5.4. Vorderradgabel 2. Vor dem Start 5.5. Sattelstützenfederung 2.1. Registrierung 5.6. Riemenantrieb 2.2. Satteleinstellung 5.7. Reifen und bevorzugter Druck 2.3.

  • Seite 54: Lerne Dein E-Bike Kennen

    1. LERNE DEIN E-BIKE KENNEN 1.1 E-Bike Komponenten Griffe Lenker Akku Vorderlicht Sattel Ladepunkt Lenkerstange VIN # Q-Tageslicht Sattelstütze Schloss Gepäckträger Vorderradgabel Rücklicht Schutzblech Motor Tretkurbel Fahrradständer Zahnriemen/ Pedal Scheibenbremse Kette...

  • Seite 55: Tretunterstützung

    1. LERNE DEIN E-BIKE KENNEN SCHON BALD WIRST DU FESTSTELLEN, DASS DIESES E-BIKE KEIN HERKÖMMLICHES IST, SONDERN VIELE BESONDERHEITEN AUFWEIST. FANGEN WIR MIT DEN GRUNDLAGEN AN 1.2. Tretunterstützung 1.3. Unterstützungsstufen Dieses Modell ist mit einer elektrischen Tretunterstützung ausgestattet. Die Unterstützung durch den Motor kann an deine Bedürfnisse Diese wird dir dabei helfen, mühelos und bequem dein Ziel zu erreichen.

  • Seite 56: Vor Dem Start

    Stand und wir informieren dich darüber, sobald dein E-Bike möglicherweise gewartet werden muss. Du Beispiel einer VIN# kannst auch zu speziellen QWIC-Veranstaltungen eingeladen werden und uns deine Meinung als QWIC-Botschafter/In mitteilen. Die Registrierung erfolgt unter qwic.de/my-qwic/ Wir empfehlen, die VIN-Nummer auf Seite 2 dieses Handbuchs zu vermerken.

  • Seite 57: Satteleinstellung

    Lenker zu Nacken-, Rücken- und Schulterschmerzen führen kann. Wir Einstecken des Inbusschlüssels in Punkt B individuell angepasst werden. empfehlen dir, dich an eine/n QWIC Händler/in zu wenden, um eine Wenn etwas unklar ist oder du weitere Hilfe benötigst, steht dir dein/e ordnungsgemäße Einstellung aller Komponenten deines E-Bikes zu...

  • Seite 58: Akku Laden

    2. VOR DEM START 2.5. Akku laden Laden des Akkus im E-Bike Entferne zunächst den Akku aus dem E-Bike. Du entriegelst ihn, indem Um den Akku im E-Bike zu laden, muss die Gummikappe, die den du den Schlüssel im Akku-Schlüsselloch im Uhrzeigersinn drehst. Ladeanschluss verschließt, zugleich gedrückt und gehalten werden.

  • Seite 59: Ladestati On (Zubehör)

    90 Grad drehen und verriegeln Ruhemodus Bei langfristi ger Lagerung von QWIC Li-Ion-Akkus (länger als 30 Tage) empfehlen wir eine Ladung von 70 %. Akti viere den „R Modus“ durch einmaliges Betäti gen des Knopfes an der Rückseite der Ladestati on.

  • Seite 60: Bedienelemente & Display

    3. BEDIENELEMENTE & DISPLAY 3.1 Display Auswahlfeld Das Display schaltet sich nur dann ein, wenn der Akku im E-Bike eingelegt Drücke kurz die „WALK“ Taste um zwischen Geschwindigkeit- und ist. Durch ein kurzes Drücken der „ON/OFF“-Taste oberhalb der Konsole Reichweitenanzeige zu wechseln. wird das Display sowohl ein- als auch wieder ausgeschaltet.
  • Seite 61 3. BEDIENELEMENTE & DISPLAY Fehlermeldungen Auf Seite 73 findest du Lösungen zu Fehlermeldungen. Reset Du kannst das Display zurücksetzen, indem du den Akku aus dem E-Bike entnimmst und die Ein/Aus Taste einige Sekunden lang gedrückt hältst. Dadurch verlässt der Reststrom das System. Anschließend kannst du den Akku wieder einsetzen und das E-Bike einschalten.

  • Seite 62: Akku Einlegen Und Entfernen

    4. AKKU MOTOR UND AKKU BILDEN DAS HERZ DES E-BIKES. IN DIESEM ABSCHNITT ERFÄHRST DU ALLES ÜBER DIE RICHTIGE VERWENDUNG UND WARTUNG DES AKKUS. 4.1. Akku einlegen und entfernen 4.2. Akku aufladen Nachdem der Akku aus dem Rahmen entnommen wird, lässt er sich Es stehen verschiedene Möglichkeiten zum Aufladen des Akkus zur mühelos mit dem Lederriemen transportieren.

  • Seite 63: Led-Anzeige

    Das Ladegerät sollte stets sauber und trocken gehalten werden. Für die Reinigung Ladezustand an. und Schmutzentfernung vom Ladegerät (getrennt vom Netzstecker) eignet sich ein trockenes Tuch. Das Ladegerät kann bei Defekten oder Beschädigungen nicht selbst repariert werden. Hierzu sollte der/die persönliche QWIC Händler/In um Rat gefragt Funktion LED status werden.

  • Seite 64: Gebrauch Und Lagerung Des Akkus

    Lebensdauer des Akku zu fördern und einen optimalen Zustand zu In der folgenden Tabelle wird die durchschnittlich geschätzte und zu gewährleisten. erwartende Reichweite angegeben: Wichtigste Punkte Atlas Level 1 Level 4 Ein leerer Akku sollte niemals über einen längeren Zeitraum gelagert werden (> 1 756 Wh...
  • Seite 65 4. AKKU info Das E-Bike ist mit einem Leistungsmesser ausgestattet. Damit lässt Gewicht sich überprüfen, wie viel Energie der Motor derzeit ungefähr Die Gesamtmasse des E-Bikes verringert die Reichweite exponentiell. verbraucht. Zudem kann man auf diese Weise feststellen, welche So kann zum Beispiel das Hinzufügen von 10 kg Lebensmitteln zu einer Auswirkungen eine geringere Übersetzung sowie Gegenwind auf die Verringerung der Reichweite um 10 % führen.
  • Seite 66 4. AKKU 4.7. Akkulebensdauer Die Lebensdauer des Akkus hängt davon ab, wie häufig und unter welchen Umständen er genutzt wurde. Sofern die Hinweise und Tipps in diesem Handbuch angewendet und berücksichtigt wurden, kann der Akku jahrelang Freude bereiten. Dennoch ist zu berücksichtigen, dass die Kapazität des Akkus bei kontinuierlichem Gebrauch stets abnimmt.

  • Seite 67: Beleuchtung

    5. KOMPONENTEN 5.1. Beleuchtung Einbremsvorgang Die Lichter lassen sich leicht ein- und ausschalten, indem die Taste auf Scheibenbremsen erfordern einen Einbremsvorgang. Wenn Du den dem Controller gedrückt wird (unten abgebildet). Das E-Bike verfügt über Einbremsvorgang nicht durchführst, erzielst Du nicht dessen volles ein Q-Tageslicht, das standardmäßig eingeschaltet ist, um die Sichtbarkeit Bremspotenti al.

  • Seite 68: Gangschaltung

    5.3. Gangschaltung Nieder Enviolo Das Atlas Vario Modell ist mit einer stufenlosen Nabenschaltung von Enviolo ausgestatt et. Diese Nabe hat einen Schaltbereich von 380 % zwischen dem kleinsten und dem größten Gang. Das Besondere an diesen Enviolo- Nabenschaltungen ist, dass sich bei diesen Komponenten jeder Gang innerhalb dieses Bereichs stufenlos einstellen lässt.

  • Seite 69: Satt Elstützenfederung

    Der Druck ist vom Fahrgewicht abhängig und die da sie die Gabel dauerhaft beschädigt. Im Zweifelsfall können unsere Referenzen können aus der nebenstehenden Tabelle entnommen werden. QWIC Händler/Innen hierzu nähere Auskunft geben. Die Gabel sollte niemals über 120 PSI aufgepumpt werden, da sie dadurch 5.5. Satt elstützenfederung irreparabel beschädigt wird. Die Zugstufe kann ebenfalls eingestellt werden.

  • Seite 70: Reifen Und Bevorzugter Druck

    5. KOMPONENTEN 5.6. Riemenantrieb 5.7. Reifen und bevorzugter Druck Das Atlas Vario ist mit einem Riemenantrieb ausgestattet. Dieser ergänzt Die Reifen des E-Bikes eignen sich für nahezu alle Geländearten und sich perfekt mit dem in diesem E-Bike verbauten leistungsstarken Brose- bieten auch auf nassem Asphalt eine gute Haftung.

  • Seite 71: Pflege Und Wartung

    6. PFLEGE UND WARTUNG UM DIE LEBENSDAUER DES E-BIKES ZU VERLÄNGERN, EMPFIEHLT QWIC, GRUNDLEGENDE WARTUNGSCHECKS REGELMÄSSIG SELBST DURCHZUFÜHREN UND UMFANGREICHE WARTUNGSARBEITEN BEI UNSEREN QWIC HÄNDLER/INNEN DURCHFÜHREN ZU LASSEN. 6.1 Grundlegende Wartungschecks Behandlung Mindestens einmal pro Jahr sollten umfangreiche Wartungsarbeiten des Neben einer regelmäßigen Reinigung des E-Bikes sollten unbeschichtete...

  • Seite 72: Allgemeine Wartung

    E-Bike beansprucht wird, sollte vorab mit einem Händler ein individuell abgestimmtes Wartungsprogramm vereinbart >> Verfügbarkeit eines Updates für die Software wird geprüft, wenn werden. Im Folgenden findest Du ein durch QWIC empfohlenes nötig erfolgt ein Update. Wartungsprogramm bei entsprechend normaler Nutzung.

  • Seite 73: Umfangreiche Wartung (Jährlich)

    6. PFLEGE UND WARTUNG 6.3. Umfangreiche Wartung (jährlich) >> Standardmäßige Arbeiten (Kleine Wartung). >> Ganggetriebe wird kontrolliert, evtl. geöffnet und neu geschmiert. >> Kette wird demontiert, gereinigt und durch Ölbad gezogen. >> Übrige drehende Bauteile werden demontiert, gereinigt und eingefettet/geölt (Tretachse, Naben, Steuersatz, etc) >>...

  • Seite 74: Fehlermeldungen

    7. FEHLERMELDUNGEN Fehler Antwort Fehler Antwort Ist der Akku richtig eingelegt? Häufig hilft ein Entnehmen und Ist das Ladegerät an einen (funktionierenden) Netzanschluss Mein E-Bike lässt sich Während des erneutes Einlegen des Akkus. Ist der Akku vollständig aufgeladen? angeschlossen? Sind alle Stecker richtig angeschlossen? Häufig hilft nicht einschalten Ladevorgangs Sind alle sichtbaren Kabel richtig angeschlossen? Sollte das...

  • Seite 75: Fehlercodes

    Komponenten an Ihrem Fahrrad auszutauschen. weiterhelfen. Kolophon QWIC behält sich das Recht vor, Änderungen der technischen Daten und / oder Preise ohne vorherige Ankündigung vorzunehmen. Dieses Sofern das System Fehler erkennt, die hier nicht aufgelistet werden oder Handbuch wurde mit großer Sorgfalt erstellt. QWIC übernimmt keine unsere Behebungen nicht zur entsprechenden Lösung verhelfen, sollte...

  • Seite 76: E-Bike Specificaties

    9. BIKE SPECIFICATIONS / FIETS SPECIFICATIE / FAHRRADSPEZIFIKATIONEN Parts Vario Derailleur Display QWIC console + optional display QWIC console + optional display 10S6P/SDI-35E/756Wh Li-ion 10S6P/SDI-35E/756Wh Li-ion Battery cells 10S5P/SDI-29E/522Wh Li-ion 10S5P/SDI-29E/522Wh Li-ion Motor BROSE S-mag BROSE S-mag Suspension fork RST Pulse AIR...

  • Seite 77: Onderhoudslog

    10. MAINTENANCE LOG / ONDERHOUDSLOG / WARTUNGSPROTOKOLL Mechanic Kilometers / Miles Remarks Date Signature _ _ _ _ _ _ _ _ / _ _ / _ _ _ _ km / mi _ _ _ _ _ _ _ _ / _ _ / _ _ _ _ km / mi _ _ _ _ _ _ _ _ / _ _ / _ _ _ _...
  • Seite 78 10. MAINTENANCE LOG / ONDERHOUDSLOG / WARTUNGSPROTOKOLL Mechanic Kilometers / Miles Remarks Date Signature _ _ _ _ _ _ _ _ / _ _ / _ _ _ _ km / mi _ _ _ _ _ _ _ _ / _ _ / _ _ _ _ km / mi _ _ _ _ _ _ _ _ / _ _ / _ _ _ _...
  • Seite 79 10. MAINTENANCE LOG / ONDERHOUDSLOG / WARTUNGSPROTOKOLL Mechanic Kilometers / Miles Remarks Date Signature _ _ _ _ _ _ _ _ / _ _ / _ _ _ _ km / mi _ _ _ _ _ _ _ _ / _ _ / _ _ _ _ km / mi _ _ _ _ _ _ _ _ / _ _ / _ _ _ _...
  • Seite 80 10. MAINTENANCE LOG / ONDERHOUDSLOG / WARTUNGSPROTOKOLL Mechanic Kilometers / Miles Remarks Date Signature _ _ _ _ _ _ _ _ / _ _ / _ _ _ _ km / mi _ _ _ _ _ _ _ _ / _ _ / _ _ _ _ km / mi _ _ _ _ _ _ _ _ / _ _ / _ _ _ _...
  • Seite 81 10. MAINTENANCE LOG / ONDERHOUDSLOG / WARTUNGSPROTOKOLL Mechanic Kilometers / Miles Remarks Date Signature _ _ _ _ _ _ _ _ / _ _ / _ _ _ _ km / mi _ _ _ _ _ _ _ _ / _ _ / _ _ _ _ km / mi _ _ _ _ _ _ _ _ / _ _ / _ _ _ _...
  • Seite 82 10. MAINTENANCE LOG / ONDERHOUDSLOG / WARTUNGSPROTOKOLL Mechanic Kilometers / Miles Remarks Date Signature _ _ _ _ _ _ _ _ / _ _ / _ _ _ _ km / mi _ _ _ _ _ _ _ _ / _ _ / _ _ _ _ km / mi _ _ _ _ _ _ _ _ / _ _ / _ _ _ _...
