10 Elektrischer Anschluss
10.1 Kabelverschraubung-zulässige Leitungsdurchmesser
Für Sicherstellung der Dichtheit sowie Zugentlastung müssen Anschlussleitungen mit folgenden
Leitungsdurchmessern verwendet werden
VX 570 Standard zulässige Leitungsdurchmesser: Ø 5- 9mm

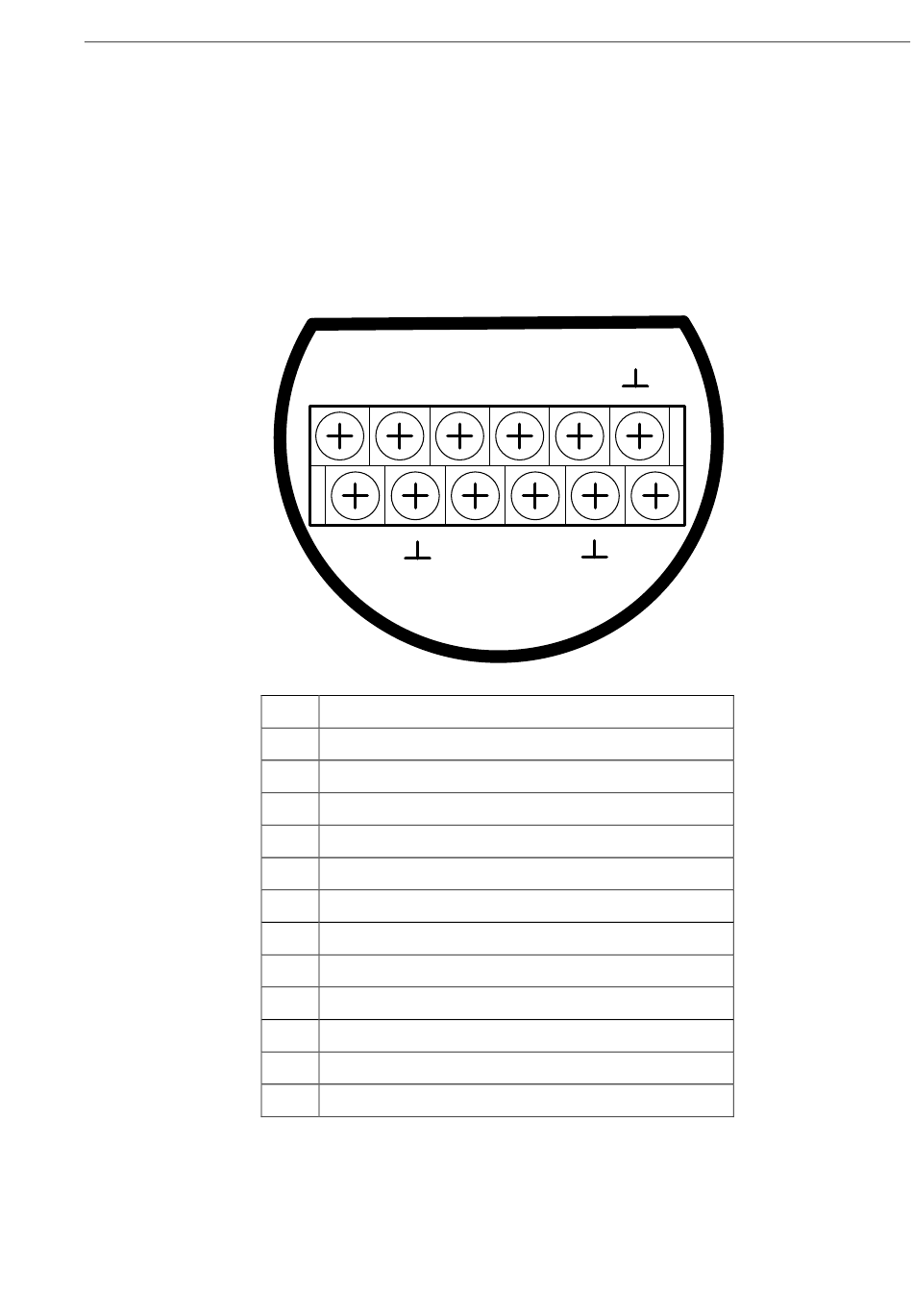

10.2 Steckerbelegung
VX 570 Deutsch V1.10
V+ V-
12
10
11
9
A(+)
Pin
Beschreibung
1
I3+ Aktiv
2
GND
3
GND
4
I1+ Aktiv
5
I2+ Aktiv
6
Nicht verwendet
7
Modbus B (-)
8
Nicht verwendet
9
GND
10
VB - (negative Versorgungsspannung GND)
11
Modbus A (+)
12
VB+ (positive Versorgungsspannung)
I1
8
6
4
5
3
7
B(-)
I2
Elektrischer Anschluss
2
1
I3
