11.3.2 Modbus RTU

11.3.2.1 Setup

Der Durchfluss Sensor VX 570 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet. Vor der
Inbetriebnahme des Sensors müssen die Kommunikationsparameter
•
Modbus ID, Baudrate, Parität und Stoppbit
eingestellt werden, um eine Kommunikation mit dem Modbus Master zu ermöglichen.
Einstellungen → Modbus Einstell.
Standardeinstellungen ab Werk:
Achtung: Wird der Sensor am Ende des Modbus Systems eingesetzt ist eine Abschluss Terminierung
gefordert. Dazu bitte den beigelegten 120R Widerstand an mit den Anschlüssen, Pin 7 und
Pin 11 anschließen.
VX 570 Deutsch V1.10

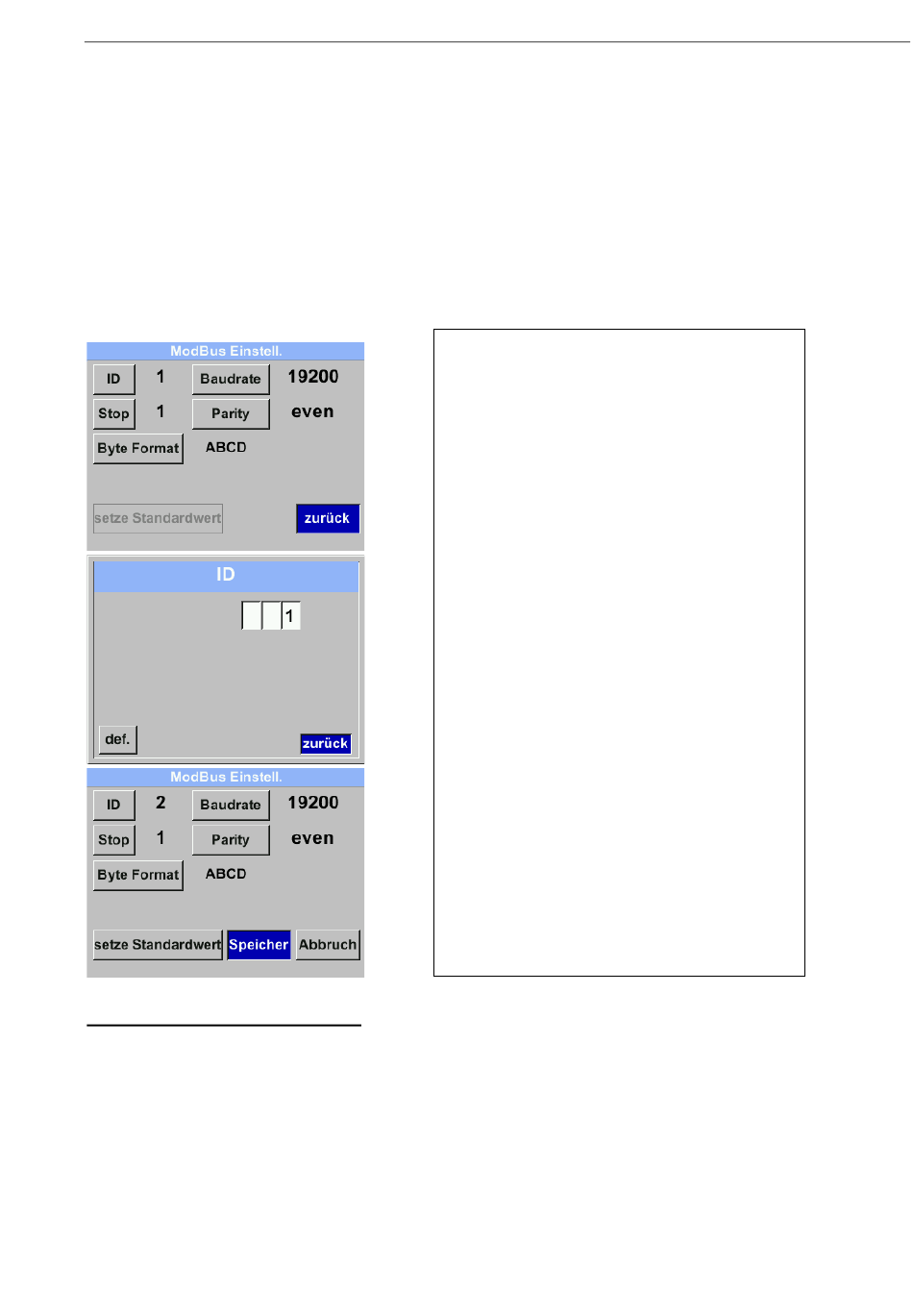

Um Änderungen, z.B. der Sensor ID,
vorzunehmen, wird mittels Taste
„ID"
selektiert und anschließend mit Taste
„OK"
ausgewählt.
Gewünschte Position mit Taste
und mit Taste
Änderung der Werte mit Taste „>", Werte-
Übernahme mit Taste „OK".
Für die Einstellung von Baudrate, Stoppbit und
Parity die entsprechende Taste mit
aktivieren und mit
Mittels der Taste
das Datenformat (Word Order) zu ändern.
Mögliche Formate sind
"CDAB"
und (Middle Endian)
Speicherung der Änderungen mittels Taste
„Speichern".
„OK".
mit Taste
Rücksetzen auf die Standardeinstellungen
durch Betätigung
Modbus ID: 1
Baud rate: 19200
Stoppbit: 1
Parity: even
Byte Order: ABCD
„>"
das Feld
„>"
auswählen
„OK"
aktivieren.
„>"
„OK"
ändern.
„Byte Order"
ist es möglich
„ABCD"
(Little Endian)
Und Übernahme der Änderungen
„setze Standardwerte"
