CS Instruments VX 570 Bedienungsanleitung Seite 40

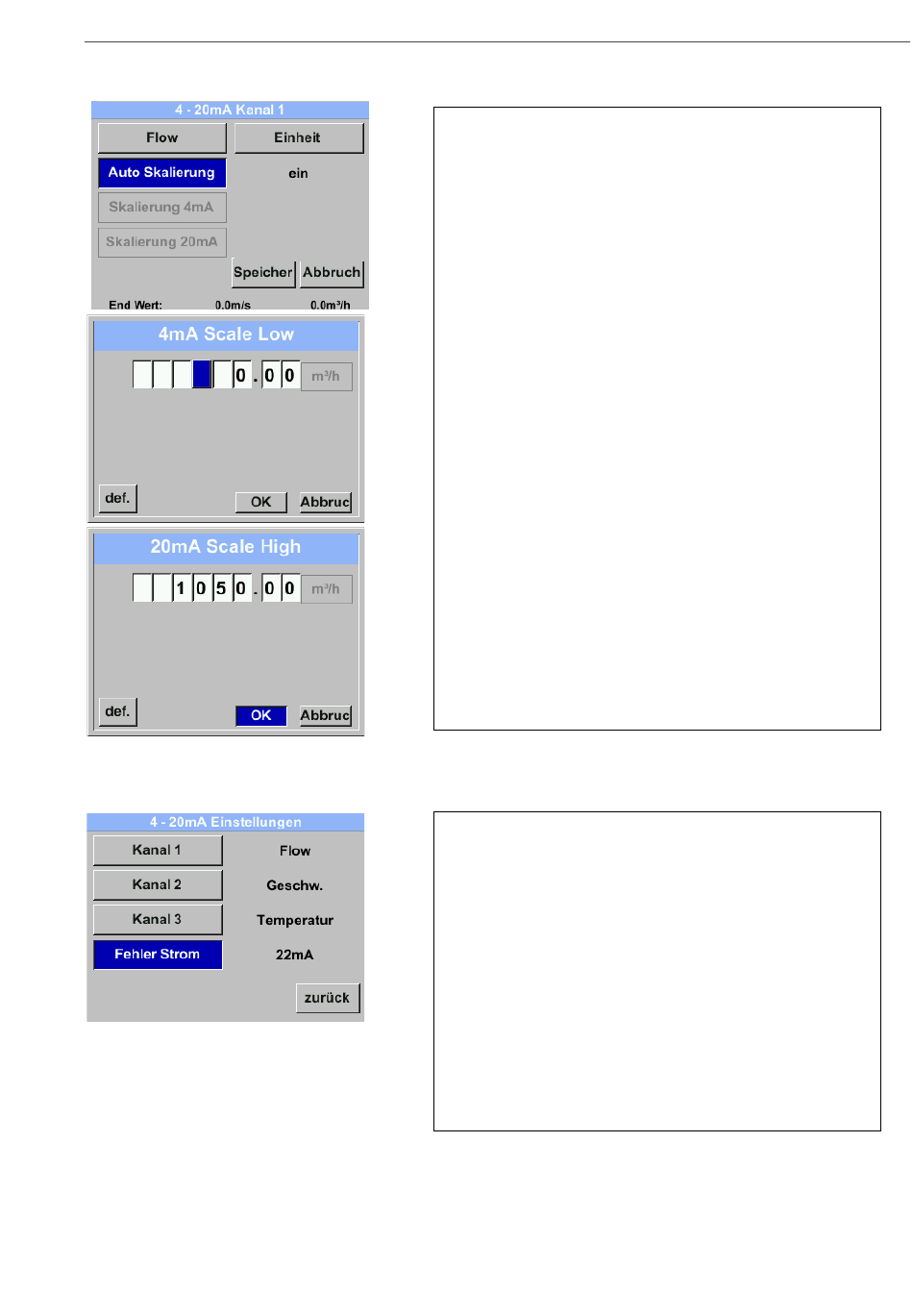

Einstellungen →4-20mA
→
Einstellungen 4 -20mA
VX 570 Deutsch V1.10
→ →
Kanal 1 Auto Skalierung
0.0 m³/h
1098.6 m³/h
→
Fehler Strom
Die Skalierung des 4-20mA kann automatisch mit „Auto
Skalierung = ein" oder manuell „Auto Skalierung = aus"
erfolgen.
„>
Mit Taste die Anzeige
und anschließend mit Taste
Skalierungsmethode (ein / aus) auswählen.
„Skalierung 4mA" und „Skalierung 20mA" erlaubt die
gewünschte Skalierung zu definieren, Bedingung ist das
Auto Skalierung =aus.
„> die Anzeige „Skalierung 4mA" bzw.
Mit Taste
„Skalierung 20mA" anwählen und anschließend mit Taste
„OK"
auswählen.
Eingabe erfolgt analog wie voran beschrieben, mittels
„def"
kann komplette Eingabe gelöscht werden.
„Auto Skalierung"
Wird
basierend auf Rohrdurchmesser, den für den Sensor max.
gültigen Messbereich und Referenzbedingungen
berechnet.
Übernahme der Eingaben durch „Speichern", verwerfen
„Abbruch".
der Änderungen mit
„zurück"
Mit Wechsel in das Einstellungs-Menü.
Hiermit wird festgelegt was im Fehlerfall an den
Analogausgängen ausgegeben wird.
•
2 mA Sensorfehler / Systemfehler
•
22 mA Sensorfehler / Systemfehler
•
Ausgabe nach Namur (3.8mA – 20.5 mA)
None
3.8 mA bis < 4mA Messbereichsunterschreitung
>20mA bis 20.5 mA Messbereichsüberschreitung
Um Änderungen vorzunehmen zuerst einen Menüpunkt
„Fehler Strom" mit Taste
„OK"
mit Taste den gewünschten Mode auswählen
Übernahme der Eingaben durch „Speichern", verwerfen
„Abbruch".
der Änderungen mit
„zurück"
Mit Wechsel in das Einstellungs-Menü.
Bedienung
„Auto Skalierung"
anwählen
„OK"
die gewünschte
eingestellt, wird die Skalierung
„>"
anwählen und anschließend
Seite 40 von 44
