Elektrischer Anschluß
Elektrischer Anschluß
Besondere Bedingungen sind zu beachten!
•
Vor dem Öffnen des Gehäuses zur Verbindung / Verdrahtung sind besonderen Bedingungen
zu beachten!
•
Allgemeine Bedingungen der Steckerbelegung und Verdrahtung sind in der
Bedienungsanleitung zu beachten
4.1

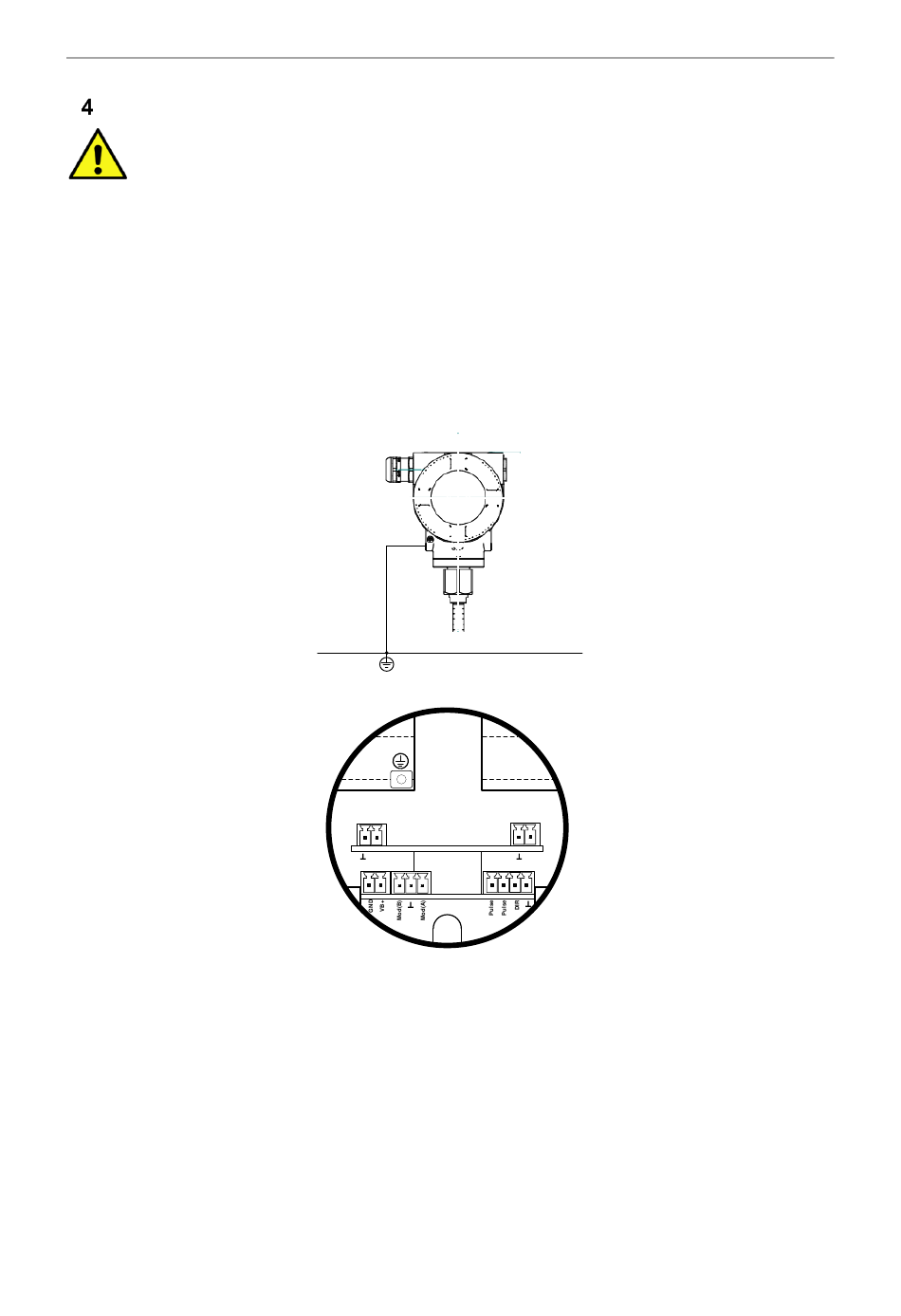

Potentialausgleich

Die Durchfluss-/Verbrauchssonden VA 550 Ex und VA 570 Ex sind über die innere und äußere
Gehäuseschraubklemmen sicher in der Potenzialausgleich einzubeziehen.
VA 550 Ex / VA570 Ex Deutsch
X4
1
1 2
I (4-20mA)
X1
X2 X3
1 2 1 2 3 1 2 3 4
Main Board
V1.07
X5
2
I (4-20mA)
Seite 8 von 10
