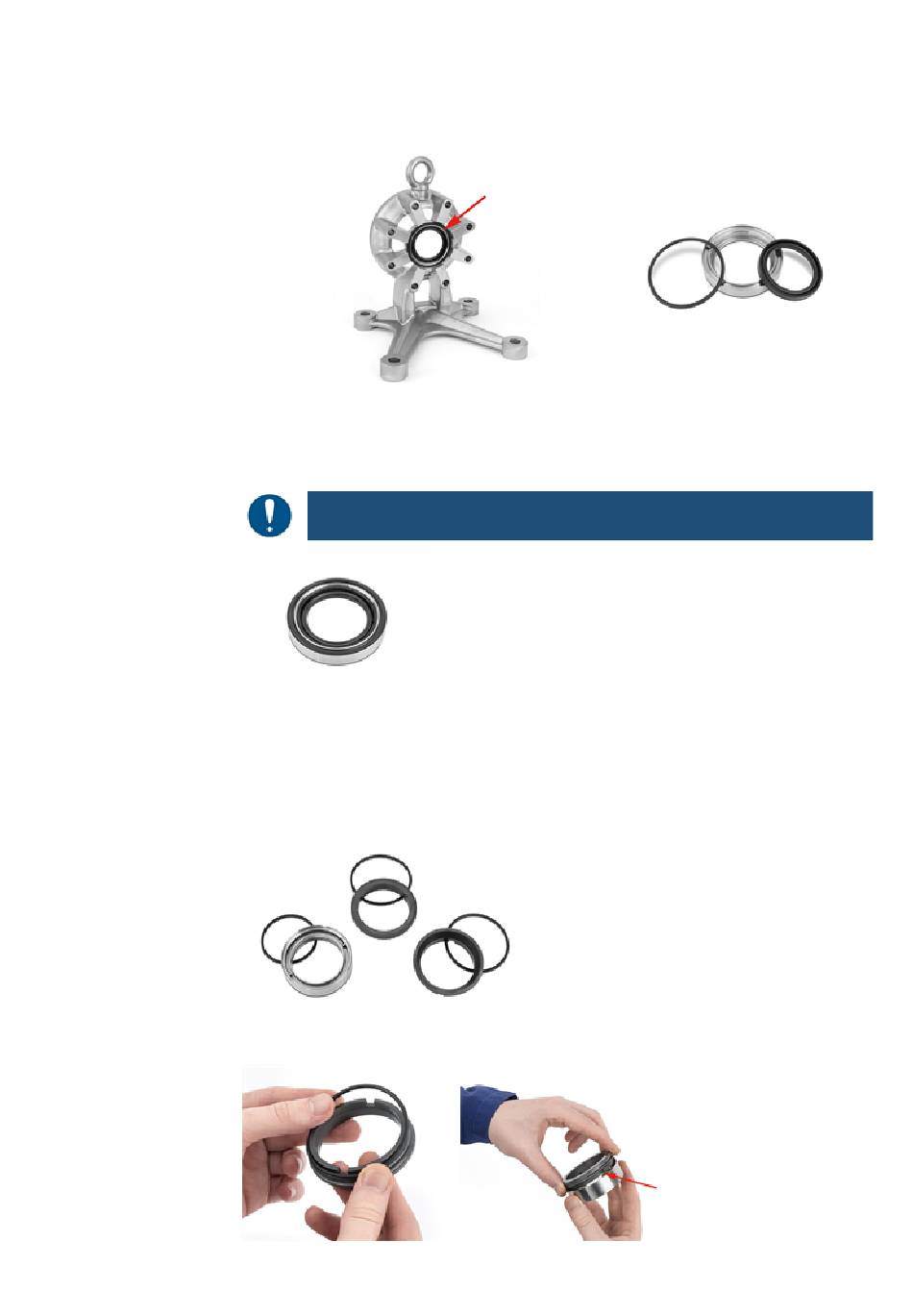

19.9 Spülring einer einfachen Gleitringabdichtung einbauen
Der Pfeil zeigt auf die Einbaulage des Spülrings im
Lagerschild. Zum Zugriff auf den Ring siehe Anleitung unter
"Lagereinheit demontieren / Stutzenstellungen ändern" auf
Seite 32.
In der Abbildung ist der Fuß um 180° gedreht, damit die Pumpe ohne befestigtes
Gehäuse nicht umfallen kann.
Komplett zusammengebauter Spülring mit Radialwellendichtring und O-Ring.
Spülring auf der Rückseite des Lagerschilds. Dieser wird für die Spülung einer einfachen Gleitringdichtung
verwendet. Zum Einbau des Wellendichtrings sind dieselben Schritte erforderlich wie zum Einbau des
Spülrings.
Den O-Ring wie dargestellt einsetzen.
l

19.10 Hinteren Teil einer doppelten Gleitringdichtung einbauen

Einzelteile des hinteren Dichtungspaketes.
Einzelteile des Spülrings für eine
einfache Gleitringabdichtung.
