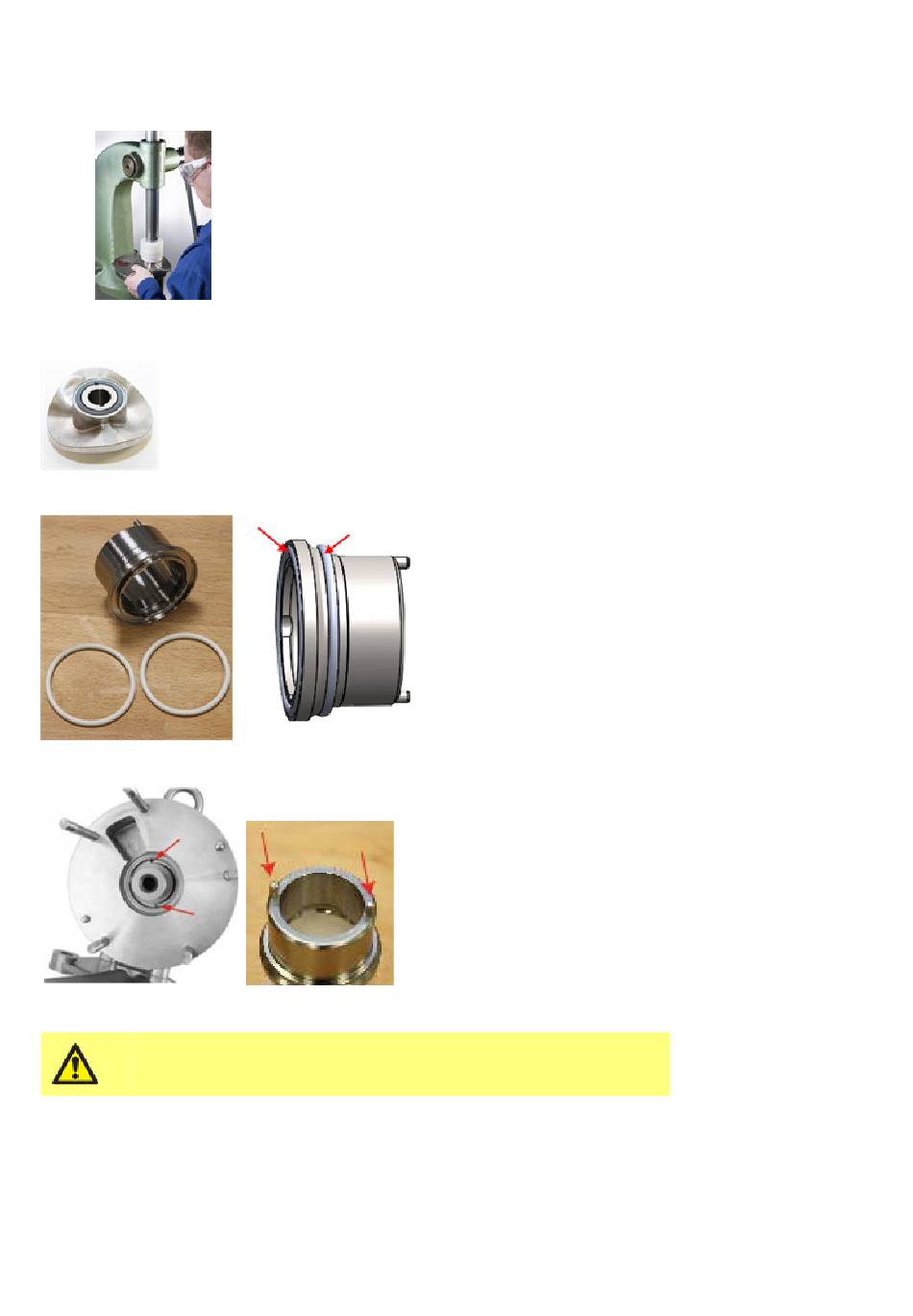

Die Dichtungsmanschette auf die Fläche der Gleitringdichtung setzen.
l
Die Dichtfläche vorsichtig und gleichmäßig mit der Seite der Manschette in den Rotor drücken.
l
Die Dichtfläche ganz, wie dargestellt, einschieben. Wir empfehlen zum vorschriftsmäßigen Einbau die
l
Verwendung einer Handpresse oder eines anderen geeigneten Werkzeugs.
19.7.2 Montage des O-Ring-Dichtungssystems
O-Ring-Aufnahme mit 2 O-Ringen in der Nut an der Stirnseite und am Außendurchmesser. Dies wird in das
l
Pumpengehäuse eingesetzt. Hinweis: EPDM-Komponenten sind nicht öl- und fettbeständig.
Die Pfeile zeigen die beiden Kerben im Gehäuse, in denen sich die Gehäusestifte der O- Ring- Dichtung
l
befinden werden.
Die Stifte müssen in den entsprechenden Nuten sitzen, damit das Teil sich nicht drehen
kann.
36
