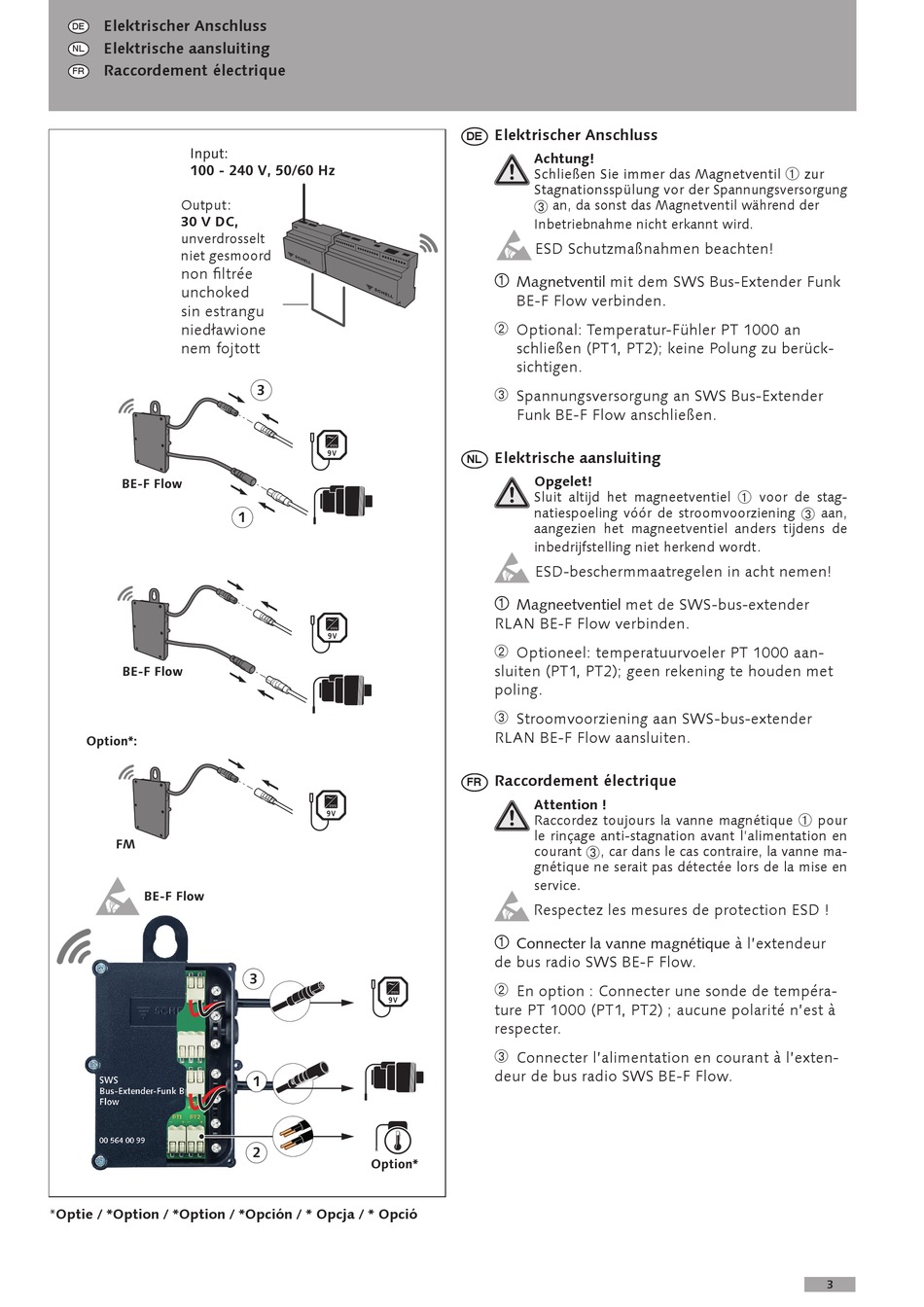

Elektrischer Anschluss
DE
Elektrische aansluiting
NL
Raccordement électrique
FR
Input:
100 - 240 V, 50/60 Hz
Output:
30 V DC,
unverdrosselt
niet gesmoord
non filtrée
unchoked
sin estrangu
niedławione
nem fojtott
BE-F Flow
BE-F Flow
Option*:
FM
BE-F Flow
*Optie / *Option / *Option / *Opción / * Opcja / * Opció
3
1
3
1
2
Option*
Elektrischer Anschluss
DE
Achtung!
Schließen Sie immer das Magnetventil
Stagnationsspülung vor der Spannungsversorgung
an, da sonst das Magnetventil während der
➂
Inbetriebnahme nicht erkannt wird.
ESD Schutzmaßnahmen beachten!
�
Magnetventil mit dem SWS Bus-Extender Funk
BE-F Flow verbinden.
➁
Optional: Temperatur-Fühler PT 1000 an
schließen (PT1, PT2); keine Polung zu berück-
sichtigen.
➂
Spannungsversorgung an SWS Bus-Extender
Funk BE-F Flow anschließen.
Elektrische aansluiting
NL
Opgelet!
Sluit altijd het magneetventiel
natiespoeling vóór de stroomvoorziening
aangezien het magneetventiel anders tijdens de
inbedrijfstelling niet herkend wordt.
ESD-beschermmaatregelen in acht nemen!
Magneetventiel met de SWS-bus-extender
�
RLAN BE-F Flow verbinden.
➁
Optioneel: temperatuurvoeler PT 1000 aan-
sluiten (PT1, PT2); geen rekening te houden met
poling.
➂
Stroomvoorziening aan SWS-bus-extender
RLAN BE-F Flow aansluiten.
Raccordement électrique
FR
Attention !
Raccordez toujours la vanne magnétique
le rinçage anti-stagnation avant l'alimentation en
courant
, car dans le cas contraire, la vanne ma-
➂
gnétique ne serait pas détectée lors de la mise en
service.
Respectez les mesures de protection ESD !
�
Connecter la vanne magnétique à l'extendeur
de bus radio SWS BE-F Flow.
➁
En option : Connecter une sonde de tempéra-
ture PT 1000 (PT1, PT2) ; aucune polarité n'est à
respecter.
➂
Connecter l'alimentation en courant à l'exten-
deur de bus radio SWS BE-F Flow.
➀
zur
➀
voor de stag-
aan,
➂
➀
pour
