R82 Stingray Montageanleitung Seite 3

Monteringsveiledning

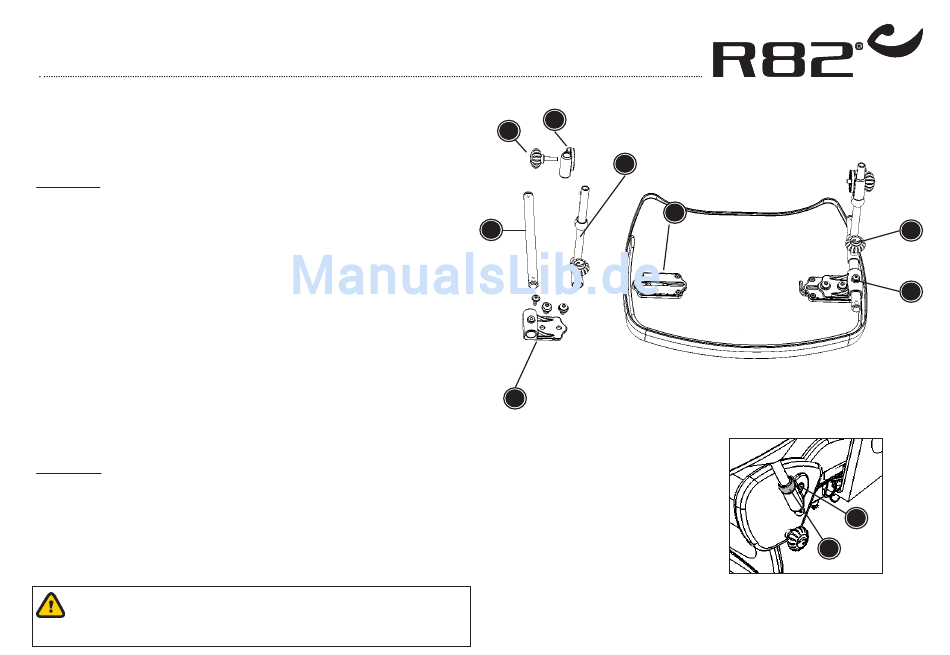

Montering av lite bord på Stingray sportsvogn
Gjør følgende for at samle bordet (den medfølgende 5 mm unbra-
konøkkel kan benyttes til alle bolter):
Montering:
* Holderen (A) monteres på hver side av setet med fingerskruen
(B). Fjern først beskyttelseshetten i beslaget på setet.
* Beslaget (C) monteres i (D) med de medfølgende bolter og
spennskiver. NB! (C) skal vende med spissen inn mot midten av
bordet. Der er et lite hakk i (C) og 4 hakk i (D). For Stingray str.
1 skal hakket i (C) være ut for hakk nr. 4 fra ytterkant av bordet,
og for Stingray str. 2 skal hakket i (C) være ut for hakk nr. 2 fra
ytterkanten av bordet.
* Samle bordstengene (E) og (F) ved bruk av fingerskruen og monter
dem i beslaget (C) med bolten (G).
* Bordet monteres i holderne (A) på sidene av setet.
Tilpasning:
* Bordet kan innstilles i dybden, enten ved å løsne bolten (G) eller
fingerskruen (H) under bordplaten.
* Bordet kan vinkles ved å løsne bolten (I) i begge sider.
* Flytt skruen (J) opp eller ned for å høydeinnstille håndbøylen og
bordet
Montering samt justering av tilbehør skal utføres i henhold til
ovenstående beskrivelse. Sjekk før hver bruk, at tilbehøret er
korrekt montert/justert.
A
B
F
E
C
D
J
H
G
I
