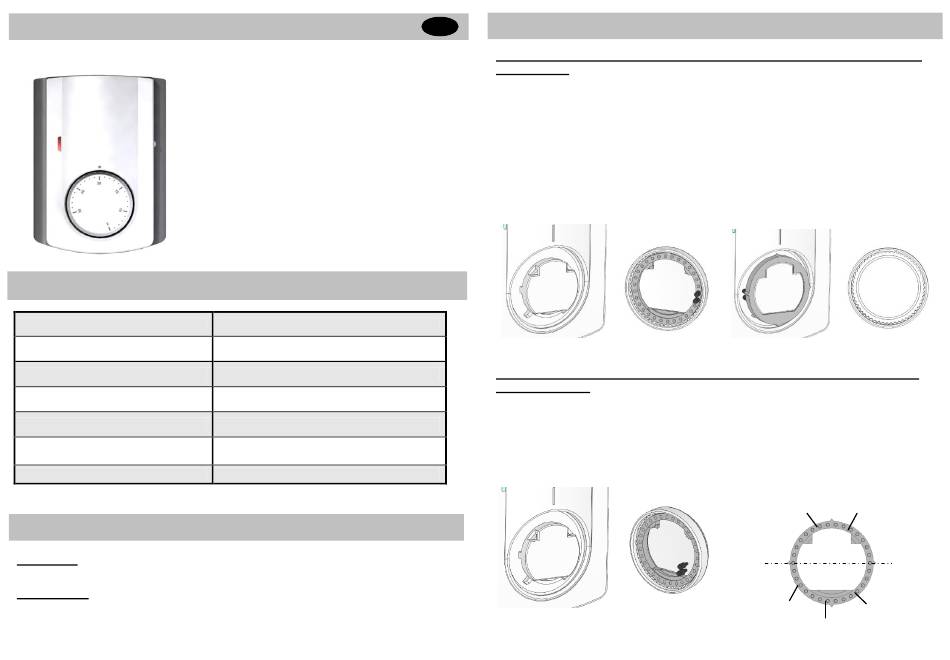

Montage Anleitung
Analog Raumthermostat 24 VAC
-
-
-
Technische Daten
Messgenauigkeit
Betriebstemperatur
Temperatureinstellbereich
Regelungsart
Schutzart und -klasse
Betriebsspannung
Leistung
Schaltausgang
Bedienung
Stellknopf:
Der Raumthermostat schaltet bei eingestelltem Sollwert
LED Anzeige
Rot:
Heizbetrieb
Analoger Raumthermostat 24VAC für
elektrothermische Stellantriebe stromlos
geschlossen (NC)
Unterputz Version
Geräuschlos durch TRIAC Ausgang
0,1K
0°C - 50°C
5°C - 30°C
2-Punkt (xp=0,5K)
IP30 / Schutzklasse II
24VAC 50Hz
~ 0,5W
TRIAC 230VAC 15W
Kalibrierung und Begrenzung des Einstellbereiches
D
Sollte eine Kallibrierung des Raumthermostaten erforderlich sein, gehen Sie
wie folgt vor:
1. Messen Sie die Raumtemperatur in der gewünschten Aufenthaltszone ca.
1,5 m über dem Boden
2. Um sicher zu gehen das der Raumthermostat seinen Beharrungszustand
erreicht hat, darf der Sollwert ca. 1 Stunde nicht verändert werden.
3. Entfernen Sie vorsichtig den Stellknopf ohne die Einstellung zu verändern
4. Enfernen Sie den inneren Einsatz vom Stellknopf (Fig. 1)
5. Stecken Sie den inneren Einsatz wieder auf den Thermostaten (Fig. 2)
6. Stecken Sie den Stellknopf mit der gewünschten Temperatureinstellung
wieder auf das Reglergehäuse
Wenn Sie den Einstellwert des Raumthermostaten begrenzen wollen, gehen
Sie wie folgt vor:
1. Drehen Sie den Stellknopf in die Mitte des gewünschten Einstellbereiches
2. Entfernen Sie vorsichtig den Stellknopf
3. Entfernen sie die Begrenzungsstifte und stecken sie in die dafür
vorgesehenen Löcher des gewünschten Einstellbereiches (Fig.4)
4. Stecken sie den Stellknopf wieder auf das Reglergehäuse
Fig. 3
Fig. 1
20°C
20°C
Fig. 4
Fig. 2
25°C
Max
Begrenzung
Min
Begrenzung
10°C
15°C
