Seneca Z-D-IN Installationshandbuch Seite 2

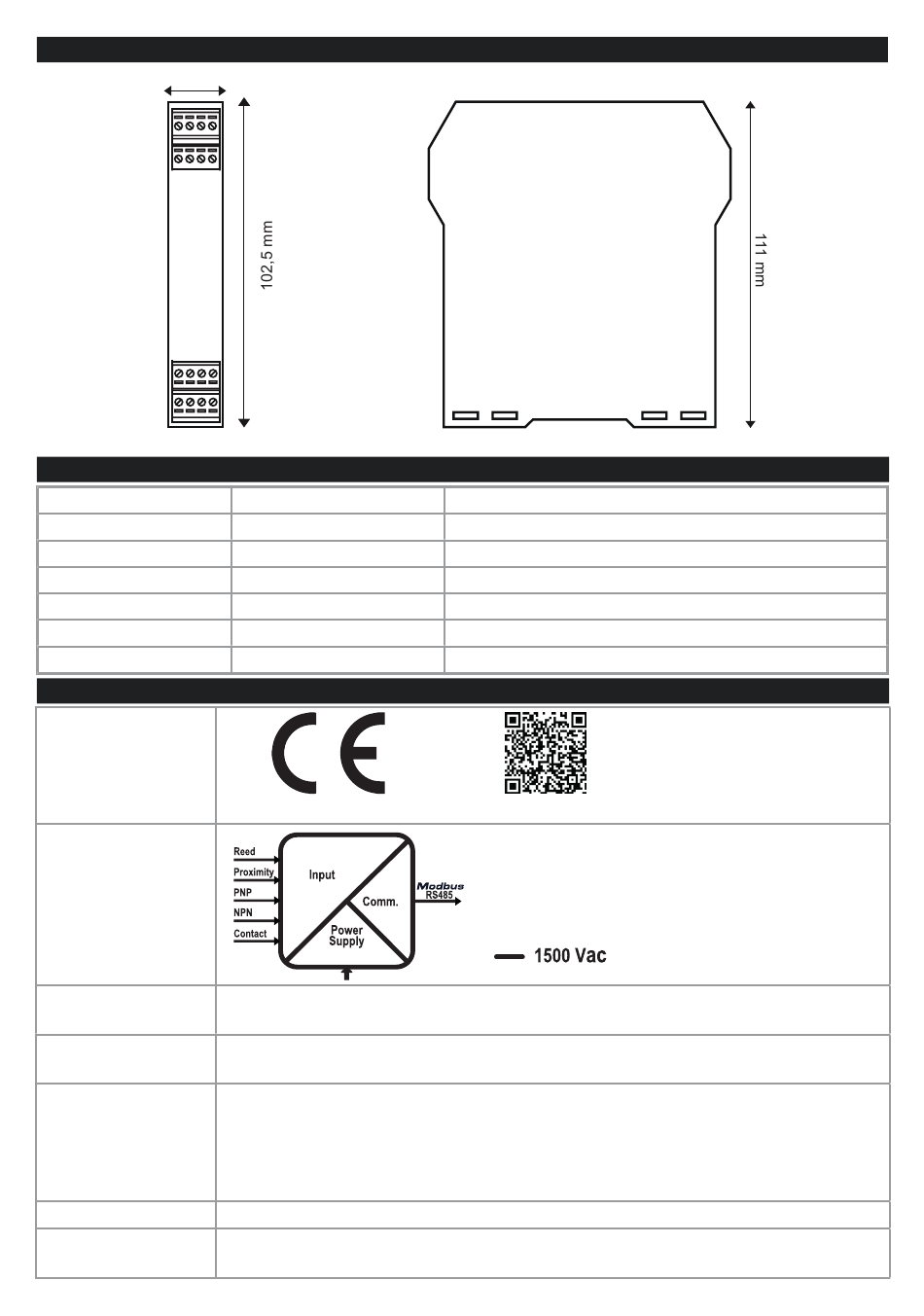

LAYOUT DES MODULS
17,5 mm
Abmessungen LxHxT: 17,5 x 102,5 x 111 mm; Gewicht: 110 g; Gehäuse: PA6, schwarz
ANZEIGE MIT LED AUF DER FRONT
LED
PWR grün
FAIL gelb
FAIL gelb
RX rot
RX rot
TX rot
TECHNISCHE SPEZIFIKATIONEN
ZERTIFIZIERUNGEN
ISOLIERUNG
STROMVERSORGUNGEN
VERWENDUNG
UMGEBUNGSBEDIN-
GUNGEN
MONTAGE
ANSCHLÜSSE
MI00205-7-DE
STATUS
Ununterbrochen an
ununterbrochen an
Blinkend
ununterbrochen an
Blinkend
Blinkend
https://www.seneca.it/products/z-d-in/doc/CE_declaration
Spannung: 10 ÷ 40Vdc; 19 ÷ 28Vac; 50 ÷ 60Hz
Stromaufnahme: typisch: 1,5 W @ 24Vdc, Max: 2,5W
In Umgebungen mit Verschmutzungsgrad 2 verwenden.
Das Netzteil muss der Klasse 2 angehören.
-10 ÷ + 65°C
Temperatur:
Feuchte: 30 % ÷ 90 % bei 40°C nicht kondensierend.
bis zu 2.000 m über dem Meeresspiegel
Höhe:
Lagerungstemperatur: -20°C ÷ + 85°C
IP20
Schutzgrad:
DIN-Schiene 35 mm IEC EN60715 in vertikaler Position.
Abnehmbare Dreiwegeschraubklemmen, Durchlass 5 mm, Querschnitt 2,5 mm
Hintere Steckverbindung IDC10 für Schiene nach DIN 46277
INSTALLATIONSHANDBUCH
Bedeutung der LEDs
Das Gerät wird ordnungsgemäß gespeist
Anomalie oder Defekt
Falsche Einstellungen
Verbindung überprüfen
Empfang Paket erfolgt
Übertragung Paket erfolgt
