U1-Sendereingang (Abbildung 1) - Shure R6 Bedienungsanleitung Anhang

Batterielebensdauer Sender (typisch)
12 Stunden (für Duracell MN 1500 1,5–V–Alkalibatterien)
Betriebstemperaturbereich
–6_ bis +49_ C
HINWEIS: Batterieeigenschaften können diesen Bereich einschränken.
U1–Sendereingang (Abbildung 1)
Anschluß:
Eingangskonfiguration:
Tatsächliche Impedanz:
Maximaler Eingangs-
pegel:
TA4F
Pinkonfiguration:
LEMO Pinkonfiguration:
Spannung für
Phantomspeisung:
MIKROPHON
ELEMENT
HINWEIS: DAS LAVALIERKABEL VERBINDET Pin 3 UND 4; DAS
GITARRENKABEL ERFÜLLT DIESE FUNKTION NICHT
2
All manuals and user guides at all-guides.com
6 Vss (+7 dBV) für 1% Gesamtklirrfaktor bei
minimaler Verstärkungseinstellung mit 1 kHz Signal
Pin 4 : an 20 kΩ für Erdung & Audio (bei
Instrumentenadapterkabeln ist Pin 4 nicht geerdet)
Pin 1: an Pin 3 und 10 kΩ an Erdung
Pin 4: an der Schirmung (Erdung)
+5 V Versorgung an Mikrophonkapsel
2
2
4
4
3 3
1
1
U1L (LEMO–4 POLIG) MIKROFONBUCHSE
499 Ω
1
499 Ω
27 pF
10K Ω
3
4

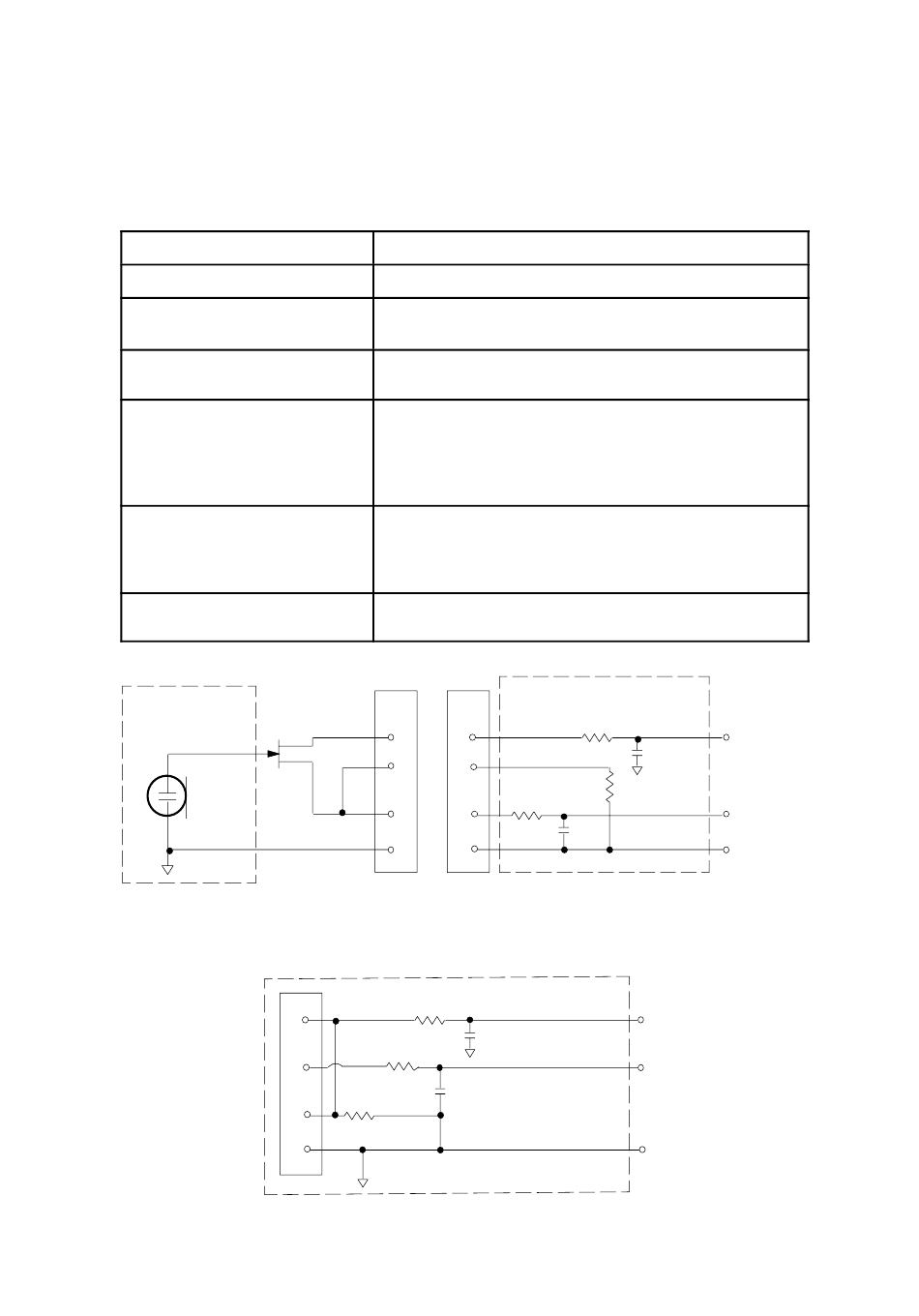

ABBILDUNG 1
22
TA4F oder LEMO
Asymmetrisch, aktiv
18 kW Bei Lavalier–Mikrophon
1MW mit Instrumentenkabel
Pin 1: Erdung
Pin 2: +5V
Pin 3: Audio
Pin 2: +5V
Pin 3: Pin 1
U1 MIKROPHON–KLINKENPLATTE
500 Ω
20K Ω
500 Ω
27 pF
AUDIO
27 pF
VORSPANNUNG
ABSCHIRMUNG
+5 V
27 pF
AUDIO
ERDUNG
