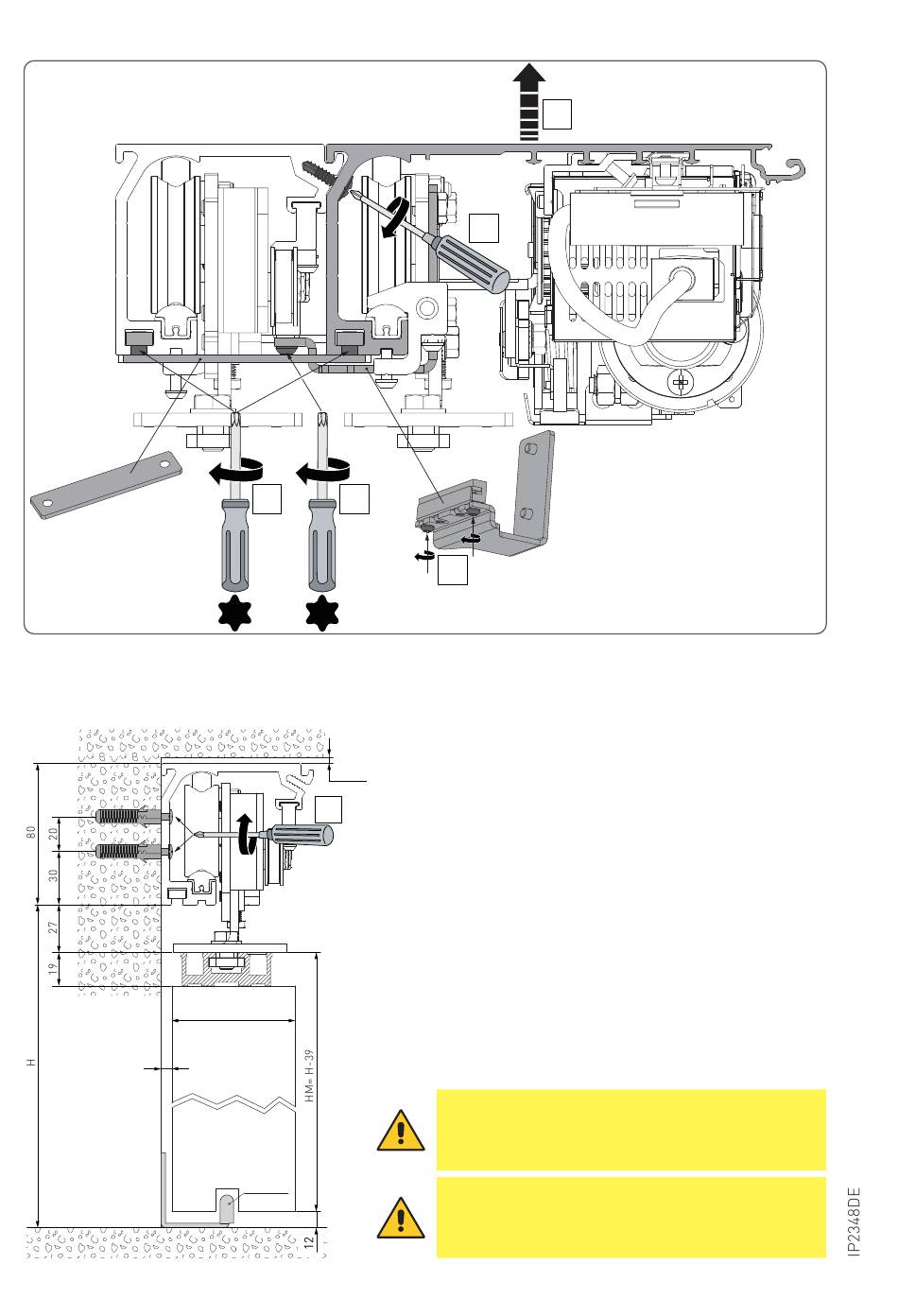

4.3 Demontage des Komponententrägers (Teleskopantrieb)
x 2
4.4 Montage des Zusatzträgers Teleskop
6
5 6
T30 T20
Alle Maße in Millimeter (mm), wenn nicht anders angegeben.
Die Maße für die Wandbefestigung des Antriebs sind in der
Abbildung ersichtlich.
min 10
Die angegebenen Maße beziehen sich auf eine Anlage mit
9
Flügeln aus Fremdprofilen. Für Anlagen mit Flügeln aus
Profilen der Serien DITEC ALU/PAM verweisen wir auf die
jew. Anleitungen.
Bohren Sie das Trägerprofil entlang der Bezugslinie auf der
Rückseite an und befestigen Sie ihn mit M6 Ø12 Stahldübeln
oder 6MA Schrauben. Die Befestigungspunkte mit einem
Abstand von ca. 400mm festlegen.
Sicherstellen, dass das Trägerprofil nivelliert ist, seine Rück-
seite einen rechten Winkel mit dem Boden bildet und die Wand
max 70
in Längsrichtung keine Unebenheiten aufweist. Eventuelle
Unebenheiten der Wand müssen mit entsprechenden Futter-
blechen ausgeglichen werden.
KPAM45
8
7
6
ACHTUNG: Die Befestigung des Trägerprofils
an der Wand muss sicher und dem Gewicht der
Flügel angemessen sein.
ACHTUNG: Beschädigen Sie das Laufprofil
für die Laufwagen während der Bearbeitung
nicht. Das Laufprofil reinigen.
