MIKROFON

EINBAU DES ALAN 78 PLUS D80 IM KRAFRFAHRZEUG

Einfache Bedienbarkeit ohne Beeinträchtigung der Verkehrssicherheit sollte beim Fahrzeugeinbau im
Vordergrund stehen. Suchen Sie eine geeignete Einbauposition in Ihrem Fahrzeug und bauen Sie Ihr
ALAN 78 PLUS D80 mit Hilfe des Haltebügels allein oder unterverwendung mit den Führungsschienen
ein. Der Haltebügel sollte möglichstverbindung mit Metallteilen der Karosserie haben.
ANSCHLUß AN DIE SPANNUNGSVERSORGUNG
Stellen Sie zunächst sicher, daß Ihr ALAN 78 PLUS D80 ausgeschaltet ist. Es ist ganz wichtig, daß Sie
den Anschluß des Stromkabels polaritätsrichtig vornehmen. Dies gilt auch dann, wenn Ihr Gerät gegen
mögliche Verpolung geschätzt ist:
Rote Kabeiader = Pluspol (+)
Schwarze Kabelader = Minuspol (-)
Die gleichen Farben finden Sie an den Batteriepolen und manchmal auch im Sicherungskasten Ihres
Fahrzeugs. Schließen Sie die Kabeienden besonders sorgfältig an die Stromversorgung des Fahrzeugs
an.

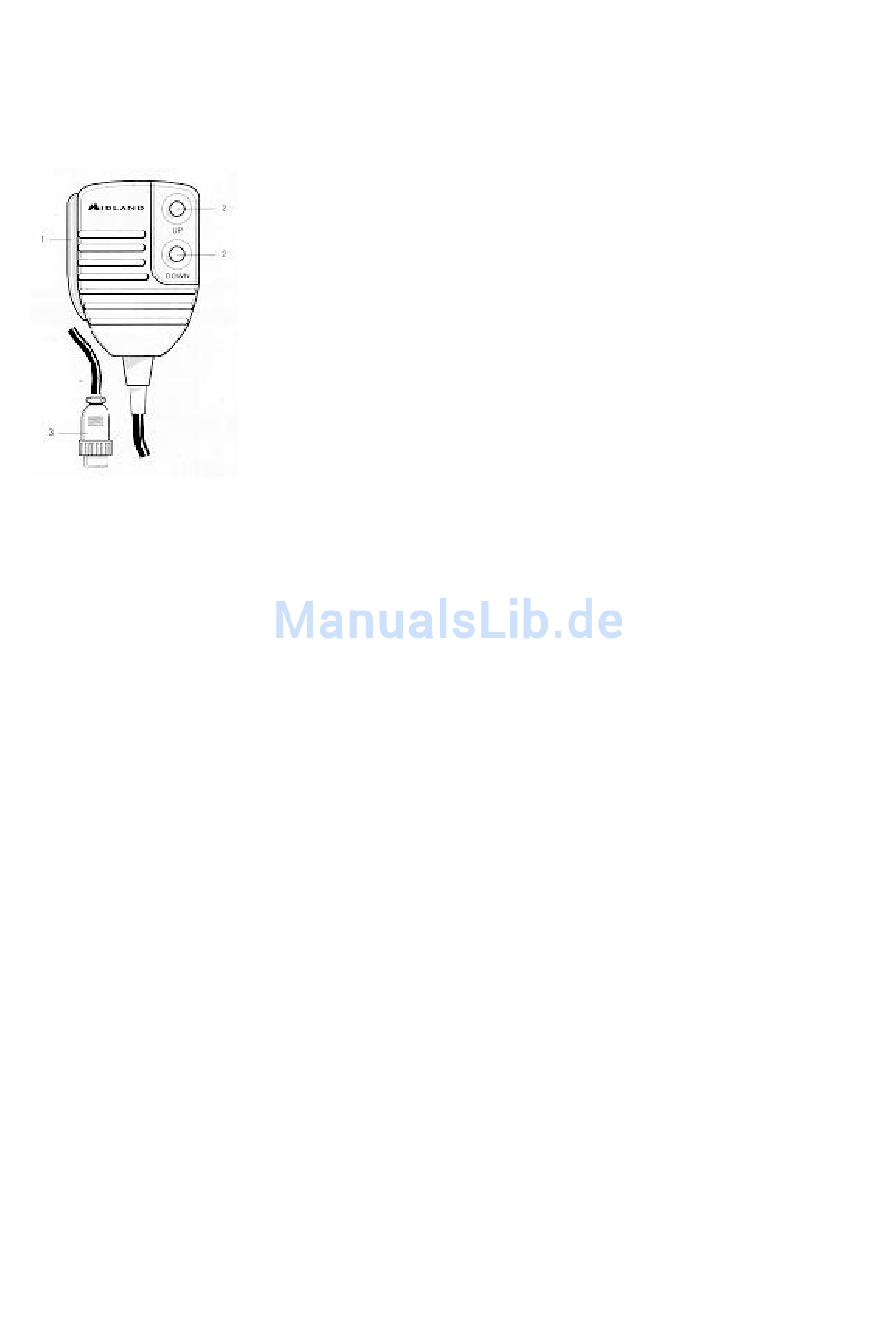

1. PTT: Taste zur Sende-/Empfangsumschaltung
2. UP-/DOWN-Tasten: Kanalwahltasten
3. 6-poliger Mikrofonanschluß
Seite 4
