BEDIENUNGSANLEITUNG
- Original -
IMOW-EDS-Serie

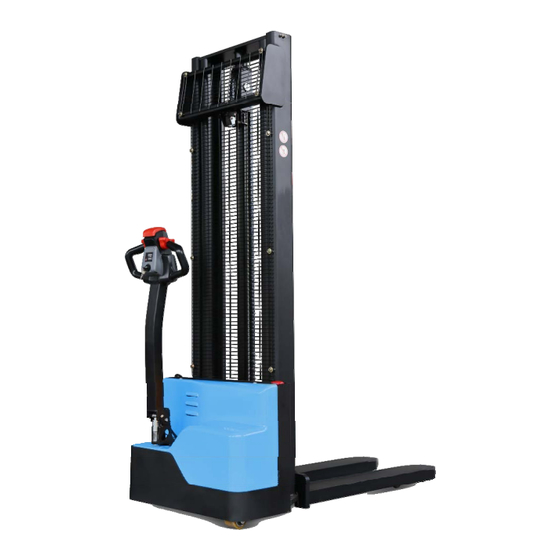

Elektro-Deichselhochhubstapler
Tragfähigkeit 1,0 Tonnen
HanseLifter®
GESUTRA GmbH
Straubinger Str. 20
28219 Bremen
0049 (0)421 33 63 62 00
Ver 1.00
www.hanselifter.de
Stand: 09 / 2019

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HanseLifter IMOW-EDS Serie

  • Seite 1 BEDIENUNGSANLEITUNG - Original - IMOW-EDS-Serie Elektro-Deichselhochhubstapler Tragfähigkeit 1,0 Tonnen HanseLifter® GESUTRA GmbH Straubinger Str. 20 28219 Bremen 0049 (0)421 33 63 62 00 Ver 1.00 www.hanselifter.de Stand: 09 / 2019...

  • Seite 2: Vorwort

    (Bediener, Servicemitarbeiter, Sicherheitsbeauftragter, etc.), muss dieses Handbuch gelesen und verstanden haben. Nur so können Sie das volle Potential des HanseLifter® - Staplers nutzen. Sollten Sie nach dem Lesen dieses Benutzerhandbuches noch Fragen haben kontaktieren Sie Ihren Händler, oder setzen Sie sich bitte mit uns in Verbindung.

  • Seite 3: Eg-Konformitätserklärung

    Straubinger Straße 20 28219 Bremen Hiermit erklären wir, dass die Bauart von Bezeichnung: HanseLifter – Deichselstapler Maschinentyp: IMOW-EDS-06 Serie Folgenden europäischen Richtlinien und harmonisierten Normen entspricht, die zum unten genannten Ausgabedatum, jeweils in ihren aktuellen Änderungen, gültig waren. 2006/42/EG Maschinenrichtlinie 2014/35/EU Niederspannungsrichtlinie Die Schutzziele der Niederspannungsrichtlinie 2014/35/EU wurden gemäß...
  • Seite 4 Seite 4 von 48 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet. IMOW-EDS - Serie...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis   Vorwort ........................................2   Modelle und Bezeichnung ..................................2 EG-Konformitätserklärung ..........................3   Inhaltsverzeichnis ..............................5     Legende ....................................7 Allgemeine Hinweise ............................8     Allgemeine Sicherheitshinweise ............................. 11   Richtlinien und Vorschriften ................................. 11   Fahrzeugführer ....................................
  • Seite 6 Störungen ................................30     Ursachen und Behebung ..............................30 Störungen im Antrieb (Motor und Getriebe)........................30     Geräusche ......................................30   Temperatur ......................................30   Leckagen ......................................31   Ausfall der Hydraulik ..............................31   Schläuche ......................................31  ...

  • Seite 7: Legende

    Legende Die im Folgenden aufgeführten Symbole werden in dieser Bedienungsanleitung verwendet, um Sie auf Gefahren, Besonderheiten und Sicherheitsvorschriften aufmerksam zu machen. Achtung, Warnhinweis, Gefahren, Sicherheitshinweis Diese Art Symbol gibt an, dass eine Gefahr besteht. Die Gefahr ist mit einem entsprechenden Symbol dargestellt, welches im dazugehörigen Text näher erläutert wird.

  • Seite 8: Allgemeine Hinweise

    10. Unsachgemäßer Gebrauch des Hubwagens (anders als hier beschrieben) kann zu Unfällen Allgemeine Hinweise und/oder Verletzungen führen. Halten Sie sich Ihre Gerätes Sicherheit immer an die vorgeschriebene Bedienweise. gewährleisten, sollten die nachfolgenden Punkte 11. Es ist verboten Personen mitzunehmen, oder grundsätzlich beachtet werden: auf der Gabel stehen zu lassen.

  • Seite 9: Sie Zum Fahren Oder Manövrieren Nicht

    21. Nur körperlich und geistig befähigte Personen zu lösen bzw. den Gegenstand zu greifen. dürfen den Hubwagen nutzen. Achten Sie stets Greifen Sie nie in Scherstellen! Wenden Sie Ihre körperlichen Grenzen. nach keine Gewalt Sichern Umgebungstemperatur, Gewicht Hubeinrichtung/die Gabel zum Beispiel mit bewegenden Waren, Menge...
  • Seite 10 38. Verwenden Sie ausschließlich das mitgelieferte Original Ladegerät. Andere Ladegeräte können die Lebensdauer oder Leistung der Batterie negativ beeinflussen oder die Batterie im schlimmsten Fall zerstören. 39. Verwenden Sie nur Original HanseLifter® Ersatzteile. 40. Sicherheitseinrichtungen dienen stets Schutz des Anwenders und des Gerätes –...

  • Seite 11: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Originalteile und Zubehör Verwenden Sie für Ihren HanseLifter Elektro- Beim Umgang mit technischen Geräten können deichselstapler nur HanseLifter - Originalteile. Der trotz Beachtung Einhaltung aller Einbau von Ersatzteilen und Zubehör anderer Bestimmungen Vorschriften Restgefahren Hersteller ist nicht von uns geprüft und freigegeben auftreten.

  • Seite 12: Batteriesäure

     Bei direktem Kontakt von Batteriesäure mit Batteriesäure den Augen oder Schleimhäuten spülen Sie  Batteriesäure ist giftig und ätzend. Tragen diese mit viel klarem Wasser aus und suchen Sie beim Umgang mit Batterien immer die Sie unverzüglich einen Arzt auf. vorgeschriebene Schutzkleidung (Schutzbrille, ...

  • Seite 13: Aufmaßzeichnung

    Aufmaßzeichnung Abbildung 1 Aufmaßzeichnung Seite 13 von 48 IMOW-EDS - Serie Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet.

  • Seite 14: Technische Daten

    Technische Daten Abbildung 2 Technische Daten Seite 14 von 48 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet. IMOW-EDS - Serie...

  • Seite 15: Bezeichnung Der Baugruppen

    Bezeichnung der Baugruppen Abbildung 3 Baugruppen Gabel Deichsel Schlüssel Batterie LED Ladeanzeige Chassis Hydraulische Pumpe Stützrad Kettenanker Abdeckung Batterieanzeige Lenkrad Batterieladenanschluss Lastrad Not-Ausschalter Hydrauliktank Seite 15 von 48 IMOW-EDS - Serie Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet.

  • Seite 16: Merkregeln Für Den Staplerfahrer

    Merkregeln für den Staplerfahrer Arbeiten mit Lasten (Aufnehmen und Absetzen) a. Tragfähigkeit nicht überschreiten, Tragkraftdiagramm beachten b. Lasten möglichst nahe am Gabelrücken aufnehmen. Darauf achten, dass sie nicht abrutschen, abrollen, abgleiten oder abkippen kann. c. Stapler nur so beladen, dass ausreichend Sicht auf die Fahrbahn erhalten bleibt Sicherheit während der Fahrt geht vor d.

  • Seite 17: Sicherheitshinweise

    Sicherheitshinweise Tägliche Sichtprüfung Vor Fahrtantritt muss der Fahrzeugführer den Lesen Sie die Sicherheitshinweise aufmerksam Stapler auf Sicherheitsmängel überprüfen. Auch durch und machen Sie sich mit dem Stapler während des Betriebs hat der Fahrer für die vertraut. Diese Sicherheitshinweise beinhalten Betriebssicherheit Sorge zu tragen. Auftretende grundlegende Richtlinien, Hinweise...

  • Seite 18: Abbildung 4 Beladungsschwerpunkt

    Verwenden Sie niemals kaputte oder beschädigte Paletten oder Körbe. Verwenden Sie original Anbauteile Abbildung 4 Beladungsschwerpunkt Verwenden Sie nur original HanseLifter Ersatzteile Ladung nicht zu hoch stapeln und Zubehör. Bei Verwendung von Fremdteilen erlischt die Garantie. Damit sie nicht herunter fällt, achten Sie darauf die Ware nicht über das Lastschutzgitter zu stapeln.
  • Seite 19 Gefälle/Anstieg. Stellen Sie den Stapler niemals Stoßdämpfung. Für Schäden durch auf Schrägen ab – auch nicht für kurze Zeit. Nichtbeachtung dieses Hinweises verursacht werden übernimmt HanseLifter keine Gewährleistung. Seite 19 von 48 IMOW-EDS - Serie Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet.

  • Seite 20: Ladung Und Stabilität

    Außerdem zu beachten Traglastdiagramm Fahren Stapler festen Das Traglastdiagramm zeigt Ihnen bis zu welchem Untergründen (Beton etc.) Lastabstand welche Ladung aufnehmen Optimale Wetterverhältnisse: können. Je weiter das Gewicht vom Gabelrücken entfernt ist, desto weniger Gewicht können Sie  Lufttemperatur: 5ºC~40ºC aufnehmen, Schwerpunkt weiter...

  • Seite 21: Bedienung

    Fehleranzeige wenn die Anzeige rot Bedienung leuchtet ist der Stapler betriebsbereit. Wenn die Alle Bedientasten sind so ausgelegt das sie von der Anzeige blinkt ist ein normalen Bedienposition aus erreicht werden Fehler aufgetreten können. Die Tasten gehen automatisch durch Tabelle 2 Bedienelemente Federrückstellung in die Neutralposition oder in die Ausgangsposition zurück.

  • Seite 22: Not-Aus Schalter

    Schlüsselschalter Not-Aus Schalter Hauptstromschalter für Steuerstrom. Stapler einer Notauseinrichtung ausgestattet (Nr 2 in Abbildung 10 Not-Aus und lenken) die die Batterie sofort vom Stapler trennt. Diese kann betätigt werden, indem Sie sie drücken, um die gesamte Energieversorgung in folgenden Fällen abzuschalten: ...

  • Seite 23: Fahren

    Zum Fahren des Gerätes ziehen Sie die Deichsel in Fahren eine Arbeitsposition zu sich heran. Betätigen Sie den Fahrschalter nach vorne, bewegt sich der Stapler vorwärts. Betätigen sie den Fahrschalter nach unten, bewegt sich der Stapler rückwärts. Die Hinweis Geschwindigkeit regeln Sie mit dem Fahrschalter, je nach Grad der Betätigung.

  • Seite 24: Lenken

    Fahren an der Steigung Die zu befördernde Ware sollte während des Hinweis Fahrens auf Steigungen aufwärts zeigen. Wenn Sie den Fahrschalter loslassen rollte der Sollte sich die Deichsel nicht selbsttätig in die Stapler aus. Nach kurzer Zeit ca. 2 Sec. Fasst die obere Position „B“...

  • Seite 25: Verladen Von Waren

    Umstapeln von Ware Verladen von Waren Wenn Sie in den Bereich einfahren in dem sich die Ware befindet, verringern Sie die Geschwindigkeit des Staplers. Achtung  Stoppen Stapler einer Entfernung von ca. 30 cm (Entfernung Gabeln- Achten Sie darauf, dass die Ware richtig Ware) genau vor der Ware.

  • Seite 26: Inbetriebnahme

    Inbetriebnahme Schlüsselschalter  Der Schlüssel muss problemlos abziehbar Bei der Inbetriebnahme eines Flurfördergerätes sein. sind Sie dazu angehalten, folgende Dinge zu beachten.  Wenn der Schlüssel abgezogen ist, oder der Schlüsselschalter auf 0-Stellung geschaltet Erste Inbetriebnahme ist, kann und darf das Fahrzeug nicht benutzt werden.

  • Seite 27: Hydrauliköl Und Getriebeöl

    Motor, Antriebsrad und Getriebe bilden eine Einheit. Das Getriebeöl muss alle 1000 Betriebsstunden oder einmal jährlich gewechselt werden. Verwenden Sie nur von HanseLifter freigegebenes Hydrauliköl. Genauere Spezifikationen entnehmen Sie bitte der Tabelle „Betriebsstoffe“. Prüfung der Batterie Der Stapler der IMOW-EDS-06 Serie verfügt im...

  • Seite 28: Abbildung 16 Abdeckhaube Oberteil Abnehmen

    Abbildung 18 Batterieanschlüsse Abbildung 16 Abdeckhaube Oberteil abnehmen Überprüfen Sie nun die Batterieanschlüsse (5) auf Entfernen Sie zuerst die beiden Schrauben (1) und korrekten Sitz. nehmen Sie dann die Obere Abdeckhaube (2) nach oben weg. Zusammenbaue verfahren umgekehrten Reihenfolge. Hinweis Das richtige Drehmoment entnehmen Sie bitte der Tabelle „Anzugsmomente“.

  • Seite 29: Prüfung Der Räder

    Prüfung der Deichselneigung Prüfung der Räder Die Deichsel hat einen bestimmten Arbeitswinkel. Deichselstapler sind in der Regel mit Polyurethan Wird dieser über- oder unterschritten schaltet der Rädern ausgestattet, können aber auch mit Deichselstapler ab. Sondermischungen versehen werden. „B“ oben und unten sind die Abschaltwinkel. „M“ ist der Arbeitsbereich.

  • Seite 30: Prüfung Des Lenksystems

    Prüfen Sie die Hubfunktion und achten Sie dabei auch auf ungewöhnliche Geräusche. Störungen Prüfung des Lenksystems Ursachen und Behebung Bewegen Sie die Deichsel nach rechts und links. Sie muss ohne zu haken zu bewegen sein. Im Störungen im Antrieb (Motor und Getriebe) Stand ist die Lenkkraft höher als während der Fahrt.

  • Seite 31: Leckagen

    Leckagen Undichtigkeiten, Leckagen Bei Leckagen ist die Arbeit sofort einzustellen und Wenn Sie während des Betriebes Undichtigkeiten der Stapler muss ausgeschaltet werden. Wenn Sie der Hydraulikanlage feststellen sollten stellen sie noch Ladung auf den Gabeln haben muss diese Arbeit entlasten alle natürlich vorher sicher abgestellt werden.

  • Seite 32: Reparaturen

    Sie sofort den Betrieb ein, sichern Sie den Stapler und lassen Sie ihn von Benutzen Sie für Reparaturen ausschließlich qualifiziertem Fachpersonal überprüfen. Original HanseLifter® Ersatzteile. Verladen von Ware Fahren und Arbeiten  Platzieren Sie den Stapler im rechten Winkel genau vor der Ware die transportiert werden soll.

  • Seite 33: Umstapeln Von Ware

     Stellen langsam Ware Transport Vergewissern Sie sich, dass die Ware sicher steht. Inbetriebnahme  Fahren Sie langsam mit dem Stapler rückwärts. Umstapeln von Ware  Wenn Sie in den Bereich einfahren in dem sich die Ware befindet, verringern Sie die Geschwindigkeit des Staplers.

  • Seite 34: Inbetriebnahme

    Inbetriebnahme Aufladen der Batterie Wenn die Kapazität der Batterie etwa 30% erreicht hat muss die Batterie nachgeladen werden. Achtung Nutzen hierzu integrierte Original Ladegerät. Die Stromversorgung erfolgt nur mit Batterien. Eine Versorgung mit Wechselstrom kann die elektrische Schaltung beschädigen. Verbindungskabel zum Anschluss der Batterie Achtung darf max.

  • Seite 35: Richtiger Umgang Mit Der Wartungsarmen Batterie

    Der Ladevorgang beginnt automatisch und stoppt automatisch. In der Regel dauert eine komplette Kontinuierliches Aufladen mehrerer Batterien Ladung ca. 10 – 12 Stunden. nacheinander führt zur Überhitzung und Sollte der Ladevorgang nach 14 – 16 Stunden Zerstörung des Ladegerätes. Warten Sie nach immer noch nicht beendet sein, dann beenden Sie einem Ladevorgang eine Stunde bis sich das die Ladung indem Sie den Netzstecker aus der...

  • Seite 36: Überprüfen Der Kontakte

    Überprüfen der Kontakte Gelegentliches Aufladen Vergewissern Sie sich vor Arbeitsbeginn, dass alle Gelegentliches, zeitweises Aufladen sollte Kontakte frei sind und keine Verunreinigungen auf grundsätzlich vermieden werden. der Batterie oder den Kontakten liegen. Reinigen Sie die Kontakte ggf. und fetten diese anschließend mit Polfett nach.

  • Seite 37: Instandhaltung

    Wenn der Stapler stark beansprucht wird, der Arbeitsbereich verschmutzt ist oder der Verschleiß auf Grund anderer Umstände evtl. höher sein könnte, sollten die Wartungsintervalle den Gegebenheiten angepasst werden. In einem solchen Fall sollte Rücksprache mit HanseLifter gehalten werden. Wenn sich...

  • Seite 38: Tägliche Prüfung

    Sicherungen Tägliche Prüfung Die Sicherungen befinden sich auf der Hauptplatte der Elektronik-Komponenten unter der Abdeckung. Alle Sicherungen sind beschriftet und dürfen nur gegen gleichwertige Sicherungen getauscht Achtung werden. Reinigungen dürfen nur am ausgeschalteten Bevor eine Sicherung auswechseln, Stapler durchgeführt werden. Greifen Sie vergewissern Sie sich, dass das Problem auch niemals bewegliche...

  • Seite 39: Wartungsschema

    Wartungsschema I: Inspizieren, korrigieren und bei Bedarf austauschen, T: Anziehen, C: Reinigen, F: Schmieren, M: Kontrollmessen Auszuführende Arbeiten 12 M 36 M Intervall in Tagen/Wochen/Monaten Chassis Sämtliche Verbindungen und Spannstifte kontrollieren Auf Rissbildung und Schäden kontrollieren Schilder und Aufkleber kontrollieren Hauben in Bezug auf Sitz, Verriegelung und Funktion kontrollieren Gabelzinken...

  • Seite 40: Tabelle 5 Wartungsschema Teil2

    Wartungsschema I: Inspizieren, korrigieren und bei Bedarf austauschen, T: Anziehen, C: Reinigen, F: Schmieren, M: Kontrollmessen Auszuführende Arbeiten 12 M Intervall in Tagen/ Wochen/ Monaten Elektrische Funktionen Funktion der Hupe kontrollieren Verkabelung auf Verschleiß kontrollieren Funktion des Notausschalters kontrollieren Ladekontakt und Startsperre kontrollieren Batterie Wasserstand überprüfen, ggf.

  • Seite 41: Elektrisches Schema

    Elektrisches Schema Abbildung 24 Elektrisches Schema Seite 41 von 48 IMOW-EDS - Serie Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet.

  • Seite 42: Hydraulisches Schema

    Hydraulisches Schema Abbildung 25 Hydraulisches Schema Seite 42 von 48 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet. IMOW-EDS - Serie...

  • Seite 43: Wechseln Der Sicherheitsrelevanten Teile

    Wechseln der Sicherheitsrelevanten Teile Um Fehler zu erkennen und um die Sicherheit weiter zu gewährleisten, sollten manche Teile termingerecht/zeitig überprüft werden. Die nachfolgenden Teile sollten überprüft und nach dem entsprechenden Nutzungszeitraum ausgetauscht werden. Sollte ein Teil bereits eher Verschleißerscheinungen aufweisen, sollte es sofort erneuert werden. Sicherheitsrelevante Teile Nutzungszeitraum (Jahr) Bremsschläuche oder Rohrleitungen...

  • Seite 44: Entsorgung

    Verwendete Öle, Flüssigkeiten und Schmiermittel Handelsbezeichnung, Empfehlung Name Menge Hinweise Code Hanselifter 3,2l (2700mm) L-HM46 3,8l (3300mm) Hydraulik Öl Liftol HYCOLD 32 3,2l (2700mm) L-HV32 bei sehr kalter 3,8l (3300mm) Umgebung Getriebeöl GL-4 85 W/90 1,13 Batterie- Polfett Liftol Polfett...
  • Seite 45 Abbildungsverzeichnis Tabellenverzeichnis Abbildung 1 Aufmaßzeichnung ......13 Tabelle 1 Deichseltastenbelegung ....... 21     Abbildung 2 Technische Daten ......14 Tabelle 2 Bedienelemente ........21     Abbildung 3 Baugruppen ........15 Tabelle 3 Ladegerätzustand ......... 34     Abbildung 4 Beladungsschwerpunkt ....18 Tabelle 4 Wartungsschema Teil 1 ......
  • Seite 46 Seite 46 von 48 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet. IMOW-EDS - Serie...
  • Seite 47 Seite 47 von 48 IMOW-EDS - Serie Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet.
  • Seite 48 HanseLifter® GESUTRA GmbH Straubinger Str. 20 28219 Bremen 0049 (0)421 33 63 62 00 www.hanselifter.de Seite 48 von 48 Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet. IMOW-EDS - Serie...
