8.2.2 RS485-Kummunikation

RS485 kann zur Multi-Maschine-Kommunikation verwendet werden:
bis zu 32 Wechselrichter gleichzeitige Kommunikation über dasselbe Kabel verwirklichen, aber
die Leitungslänge darf nicht länger als 1200m. Um gleichzeitige Kommunikation von PC und mehrere
Wechselrichter zu verwirklichen, müssen Sie das System Überwachungsgeräte Solar-Log200/500/1000
konfigurieren, dann kann man Echtzeit-Betriebsdatein durch Host-PC leicht lesen und analysieren.
Weitere Informationen über Solar-Log200/500/1000 siehe Handbuch.
Verdrahtung zwischen Wechselrichtern:
1. Zwei 8-Pin-Kristall Kopf vorbereiten, Karte nach unten, die Kupfer nach oben, Öffnungen nach ihren
eigenen Körpern, von links nach rechts laufen Nummer 1-8;
2. Ein Stück Länge geeigneter Kommunikationsleitung abschneiden, beide Enden des Fadens ordnen,
nach folgender Tabelle 8 Kabels aus verschiedenen Farben in entsprechende Kristall-Kopf-Slot
eindrücken.
3. Dann die Zwei Ende des Kommunikationsleistung in den RS485-Kummunikation-Schinittstellen von
zwei Wechselrichtern. Angenommen, dass es N Stücke Wechselrichter gibt, dann braucehn das
Überwachungspersonal N-1 Stücke Kommunikationsleitungen.

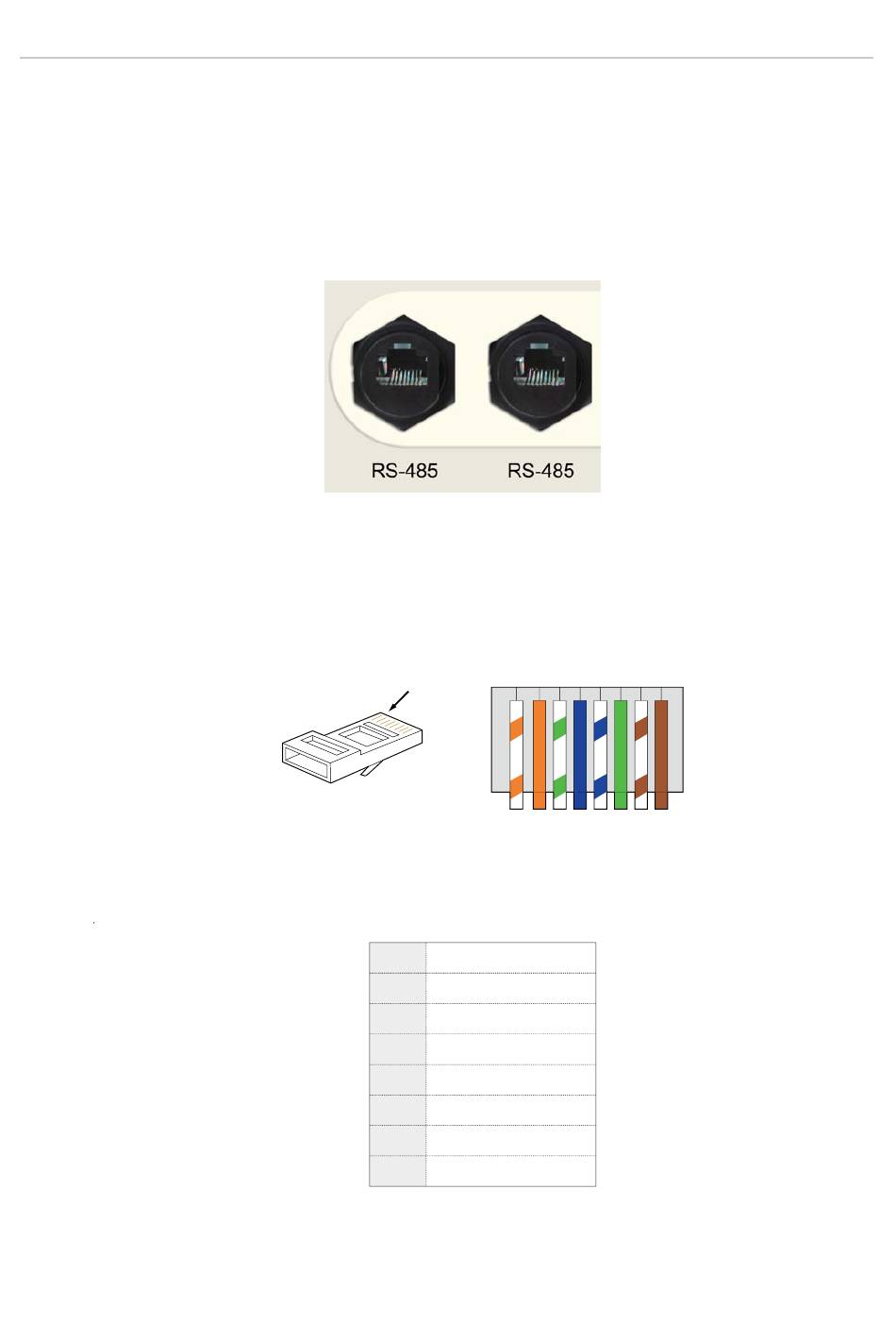

Abbildung 23 Anschluss von WechselrichterRS485
Pin 1
RJ-45 Plug
Abbildung 24 Druckleitung
1 Orange- weiß
2 Orange
3 Grün-weiß
4 Blau
5
Blau-weiß
6 Grün
7 Braun-weiß
8 Braun
T-568B
1 2 3 4 5 6 7 8
O/ O G/ B B/ G Br/ Br
