Herunterladen Diese Seite drucken

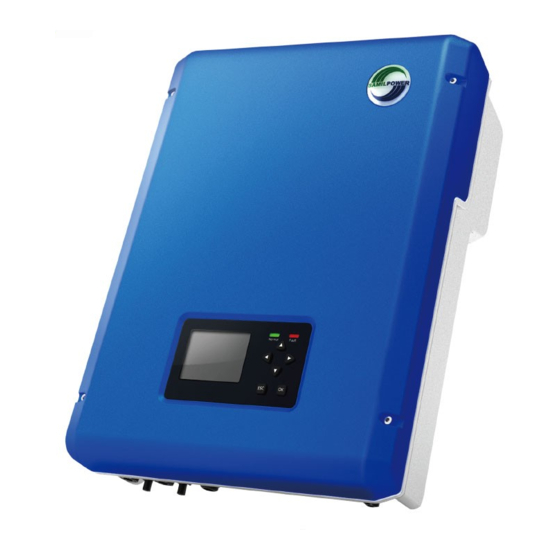

Samil Power SolarRiver 3400TL-D Installation Und Wartung

Vorschau ausblenden Andere Handbücher für SolarRiver 3400TL-D:

Diese Anleitung herunterladen

- Vereinfachte Anlagenauslegung durch zwei MPPT

- Beliebiger Aufstellungsort durch IP65

EINFACH. FLEXIBEL.

- Einfache Installation und Wartung durch Plug & Play Anschluss

- Parametrierung und Ländereinstellung bei erster Inbetriebnahme

- Freie Schnittstellenwahl - Ethernet, WLan und RS485 für flexibelste Konfiguration

und Anlagenüberwachung

- Mehrsprachiges 3,5" TFT LCD

OFFEN. KOMMUNIKATIV.

- Einfache Bedienung mit Tasten

- Digitaler Eingang für preiswerten Anschluss von Rundsteuersignalempfängern

- Frei konfigurierbare Relaisausgänge

- Höchste Erträge durch maximalen Wirkungsgrad > 97,6 %

SICHER. EFFIZIENT.

- Sicherer Betrieb durch integrierten DC-Schalter

- 10 Jahre Werksgarantie

Seite 1 - Vereinfachte Anlagenauslegung durch zwei MPPT - Beliebiger Aufstellungsort durch IP65 EINFACH. FLEXIBEL. - Einfache Installation und Wartung durch Plug & Play Anschluss - Parametrierung und Ländereinstellung bei erster Inbetriebnahme - Freie Schnittstellenwahl - Ethernet, WLan und RS485 für flexibelste Konfiguration und Anlagenüberwachung - Mehrsprachiges 3,5“...
Seite 2 SolarRiver SolarRiver SolarRiver 3400TL-D 4000TL-D 4500TL-D Eingang (DC) Max. DC-Leistung (@cosφ=1) 3400 W 4000 W 4500 W Max. Eingangsspannung 550 V MPP Spannungsbereich / Nennspannung 165 V - 500 V / 380 V Min. Eingangsspannung / Startspannung 100 V / 150 V Max.
Seite 3 SolarRiver 6000TL-D 380 V 500 V 210 V 97,0 96,5 96,0 95,5 Leistung / Nennleistung Output Power / Nominal Power SolarRiver SolarRiver SolarRiver 5000TL-D 5200TL-D 6000TL-D Eingang (DC) Max. DC-Leistung (@cosφ=1) 5000 W 5200 W 6000 W Max. Eingangsspannung 500 V MPP Spannungsbereich / Nennspannung 175 V - 500 V / 380 V 175 V - 500 V / 380 V...
Seite 4 Samil Power Co., Ltd. (China) Samil Power Ausco Pty Ltd. (Australia) Sales and Service Center, Wuxi Sydney Business and Technology Centre No.52, Huigu Innovation Park, Huishan District, Wuxi, Unit 5/2 Railway Parade Jiangsu Province, 214174 P.R.C Lidcombe NSW 2141 T: +86 (0) 510 8359 3132...
