Verfahren zum Betrieb
7 Verfahren zum Betrieb
7.1 Systemsteuerung-Bildschirm
Durch die vorhergehende Panel SolarRiver-D-Serie Wechselrichter bedienen, wie Abbildung18.
Das Bedienfeld verfügt über sechs Tasten: Bestätigen (OK), Abbrechen (ESC), oben, unten, rechts, links.
Bezeichnung
ESC
OK
In Mensch-Maschine-Schnittstelle gibt es insgesamt 2 LED Leucht.
Nach LED-Leuchten kann beurteilen, ob der Wechselrichter einwandfrei funktioniert.
Anzeige
Grün
Rot
Wait: Der Wechselrichter prüft sich selbst über. Falls bei check-Zustan Fehler oder Störungen finden,
tritt der Wechselrichter sofort in fault- oder permanent- Zustand;
Normal: Bei richtigem Funktionieren wird PV-Anlage Strom zu Versorgungsnetz führen. Falls bei check-
Zustan Fehler oder Störungen finden, tritt der Wechselrichter sofort in fault- oder permanent-
Zustand;
Fault: Wechselrichter erkannt einige behebbarer Fehler . Wenn die Störung beseitigt wird und
Erholungsbedingungen erfüllen, wird Wechselrichter wieder im Betrieb. Falls immer auf Fault-
Zustand bleiben, prüfen den Wechselrichter nach Kapitel 9 Fehlersinformationen;
Permanent: Falls bei Wechselrichter nicht behebbarer Fehler sich erzeugen. Sollte Maßnahmen nach
Beim richtigen Funktionieren drücken irgendwelche Taste, dann kann Verwender Hauptmenü von LCD
sehen. Falls innerhalb 60 Sekunde keine Taste gedrückt wird, wird die LCD-Hintergrundbeleuchtung
ausschalten. Falls 10 Sekunden später immer noch keine Taste gedrückt wird, wird der Bildschirm
automatischauf die Startseite zurückkehren, drücken beliebige Taste, wird die Hintergrundbeleuchtung
wieder geleuchtet.
Achtung: Beim Anlauf und Zurücksetzen wird LCD Hintergrundbeleuchtung nicht automatisch ausschalten.
24
LCD

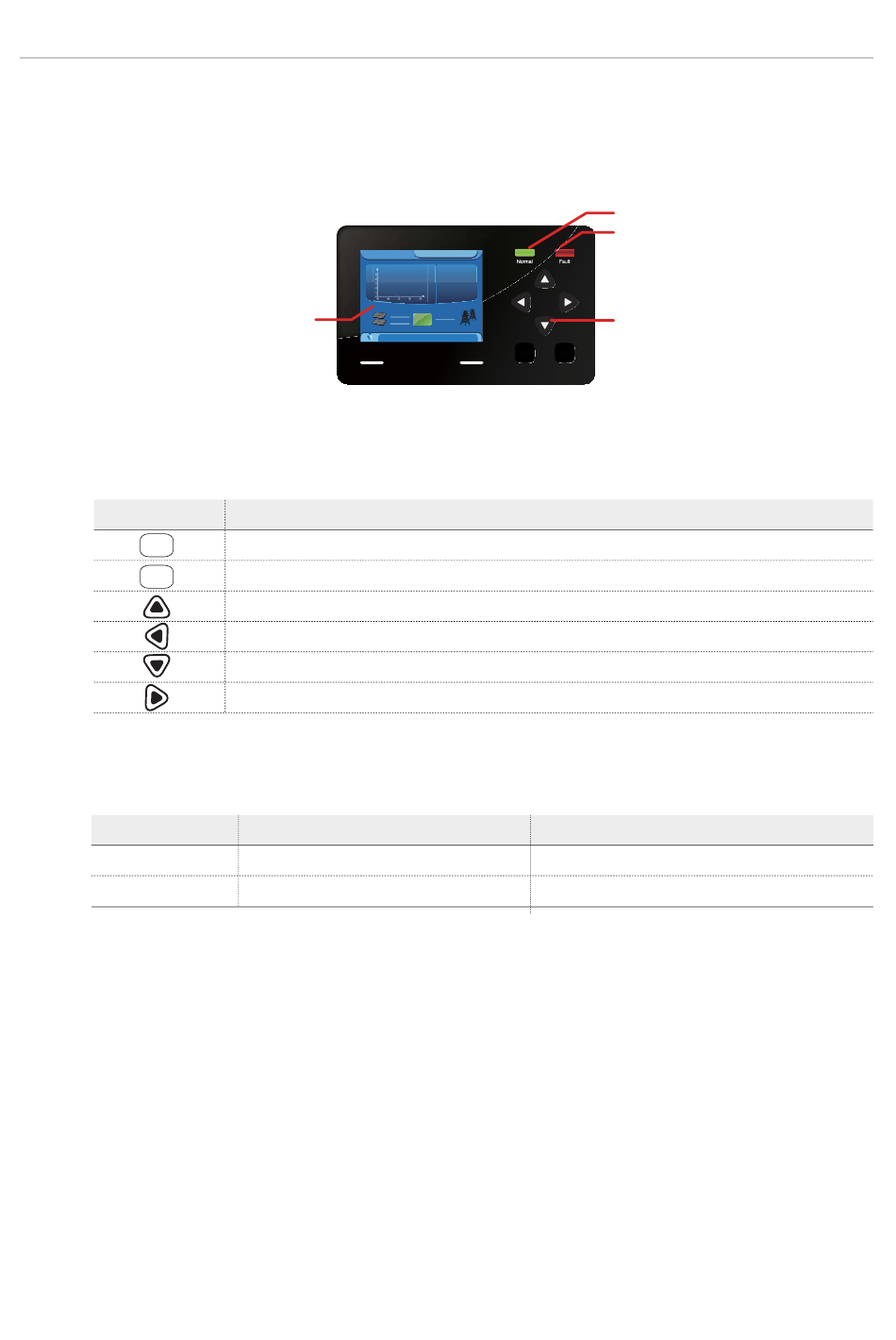

Abbildung18 Mensch-Maschine-Schnittstelle
Tabelle 4 Tastenfunktionen
Tastenfunktionen
Verlassen Sie das aktuelle Menü oder die Auswahl
Bestätigen Sie die Auswahl
Bewegen den Cursor nach oben oder bei Zahlkofiguration den Wert erhöhen
Bewegen Sie den Cursor nach links oder zur Reduzierung der Hintergrundbeleuchtung
Bewegen Sie den Cursor nach unten oder verringe
Bewegen Sie den Cursor nach rechts oder zur Erhöhung der Hintergrundbeleuchtung.
Tabelle 5 Bedeutung des LE-Zustands
Blitzt
Wechselrichter ist auf Wait.
Wechselrichter is t auf Fault.
Fehlersinformationen ergreifen.
:
:
Home
2012-03-03 10 00 00
Power
kwh
0.0
W
Today
0.0
KWh
Total
0.0
KWh
t
208.4
V
1.045
kw
= =
205.9
V
~
49.99
Hz
Press Esc to Main Menu
ESC
So la rR iv e r
Green LED
Red LED
Buttons
OK
Leuchtet
Wechselrichter ist auf Normal.
Wechselrichter ist auf Permanent.
