Installation des Wechselrichters

5.7.4 Montageschritte an der AC-Seite

SolarRiver-D-Serie Wechselrichter ist für Einphasen-Wechselstrom Versorgungsnetz kozeptiert, Standard
von Versorgungsnetz mit den entsprechenden nationalen Sicherheitsvorschriften zustimmen.
Arte
Kabel（Kupfer）
Mini-
Leitungsschutzschalter
Bei Anschluss jedes Wechselrichters muss einen Mini-Leitungsschutzschalter zwischen Wechselrichter
und Versorgungsnetz einrichten, und bei dem Mini-Leitungsschutzschalter 30mA≤Ifn≤300mA. Jede Last
nicht direkt mit dem Ausgang des Wechselrichters verbinden lassen.
Impedanz an der AC-Verbindungspunkt von SolarRiver-D-Serie Wechselrichter muss weniger als 2 Ohm.
Um eine unverlässige Antiislanding Funktion zu gewährleisten, sollte entsprechende PV spezielles Kabel
wählen, und sicherstellen, dass der Stromleitung Verlust 1% niedriger als normal ist, Anschlusspunkt
zwischen AC-Seite von Wechselrichter mit Versorgungsnetz sollte nicht mehr als 150m sein.
Verhältnis zwischen Kabellänge, Querschnitt und Line-Verlust siehe folgende Abbildung:
18

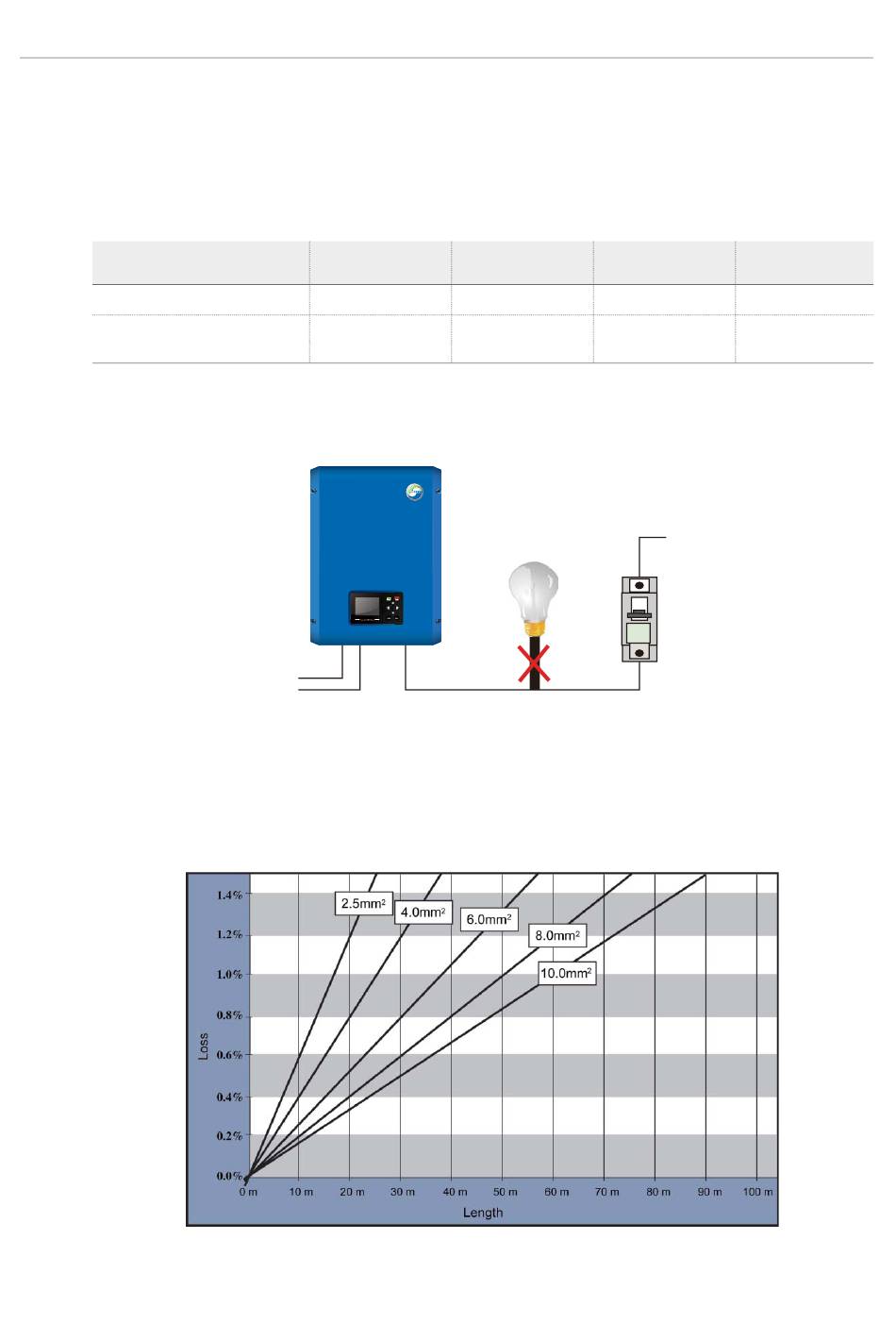

Tabelle 3 Anforderungen an Kabel von SolarRiver-D-Serie Wechselrichter
SolarRiver
3400TL-D
4mm²
20A
ESC OK
Input
Abbildung13 Unrichtige Verbidung von Last und Wechselrichter
Abbildung14 Linie Verlust von AC-Kabel
SolarRiver
4000TL-D
4mm²
20A
Output
SolarRiver SolarRiver
4500TL-D 5000TL-D
4mm²
6mm²
25A 32A
