DEUTSCH
EINRICHTEN DES GERÄTS

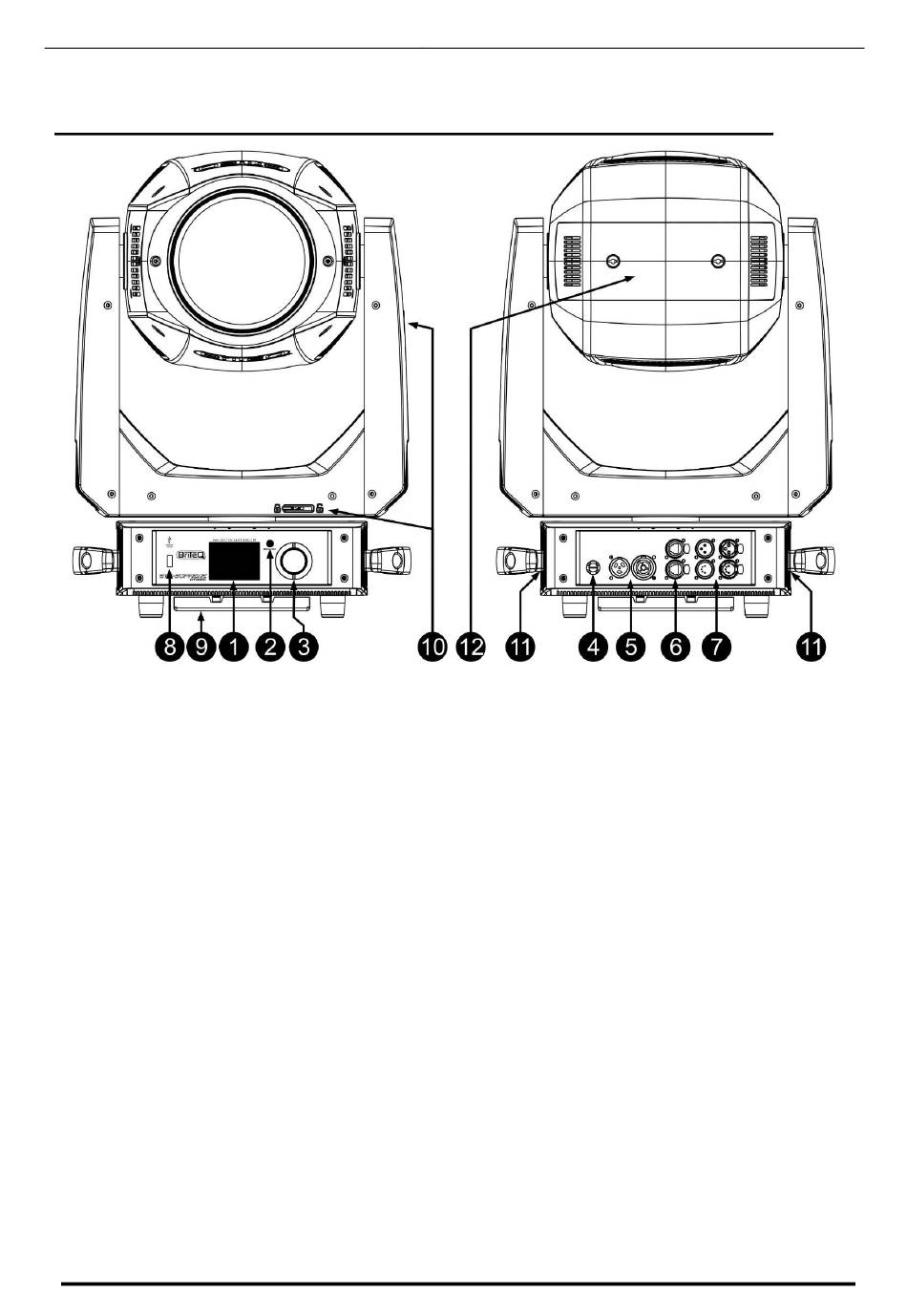

ÜBERSICHT ÜBER DIE BEDIENELEMENTE UND KOMPONENTEN
1. ANZEIGE: Auf dem Display werden Ihnen die verschiedenen Menüs und die zur Verfügung stehenden
Funktionen/Optionen angezeigt.
2. MENÜ/ESC-Taste: Drücken Sie diese Taste, um das Konfigurationsmenü aufzurufen oder in eines der
übergeordneten Menüs zurückzukehren.
Hinweis: Sollte die Menüsperre aktiviert sein, halten Sie die Taste gedrückt, bis der Balken mit dem
Countdown, der Ihnen unten auf dem Display eingeblendet wird, vollständig gefüllt ist.
3. DREHREGLER: Drehen Sie den Regler im oder gegen den Uhrzeigersinn, um durch die Menüs zu
navigieren. Drücken Sie auf den Drehregler, um den gewünschten Menüpunkt auszuwählen.
4. HAUPTSICHERUNG: Diese Sicherung ist ausschließlich für den Schutz des Produkts vorgesehen.
Verwenden Sie stets eine Sicherung, die den in diesem Benutzerhandbuch angegeben Spezifikationen
entspricht! Beachten Sie, dass weder der Netzeingang noch der Netzausgang mit einer
Schutzvorrichtung versehen ist.
5. NETZANSCHLÜSSE (EIN- UND AUSGANG): An diese Buchsen werden die PowerCON
Stecker angeschlossen. Schließen Sie hier das beiliegende Netzkabel an und verketten Sie bei Bedarf
bis zu zwei (100 V/AC) bzw. sechs (240 V/AC) Geräte miteinander. Eingang und Ausgang sind ohne
Sicherung miteinander verbunden.
Tipp: Auf unserer offiziellen Webseite finden Sie Spezialkabelkonfektionen, die Netzleitungen (3 x 1,5
mm² mit Neutrik PowerCON
einem Kabel vereinen. Es sind verschiedene Längen verfügbar: 1,3 m, 3 m, 5 m und 10 m – sehr
praktisch!
6. ETHERNET-ANSCHLÜSSE (EIN- UND AUSGANG): Über diese Buchsen wird das Produkt an ein
Ethernet-Netzwerk angeschlossen, das das Art-Net / sACN-Protokoll unterstützt.
7. DMX-ANSCHLÜSSE (EIN- UND AUSGANG): An diese Buchsen werden hochwertige symmetrische
Signalkabel mit drei- oder fünfpoligen XLR-Steckern für die DMX512-Steuerung angeschlossen.
8. USB-ANSCHLUSS: Über diesen Anschluss können Sie die auf dem Produkt installierte Firmware
aktualisieren. Laden Sie dazu einfach die aktuellste Firmware-Version von unserer Webseite auf einen
USB-Datenträger (FAT32-Format) herunter und kopieren Sie sie auf das Gerät. Siehe die Option „USB
Update" im nächsten Kapitel.
Hinweis: Die Aktualisierung der Firmware ist mit dem separat erhältlichen FIRMWARE UPDATER 2+
(Bestellnummer: B05019) auch über den DMX-Eingang möglich.
BRITEQ
®
®
TRUE1) und symmetrische Signalleitungen (XLR, drei- oder fünfpolig) in
4/26
BENUTZERHANDBUCH
BTX-SUPREME HYBRID
®
TRUE1-
