Inhaltszusammenfassung für Briteq BTX-Cirrus II
-
Seite 3: Vor Gebrauch

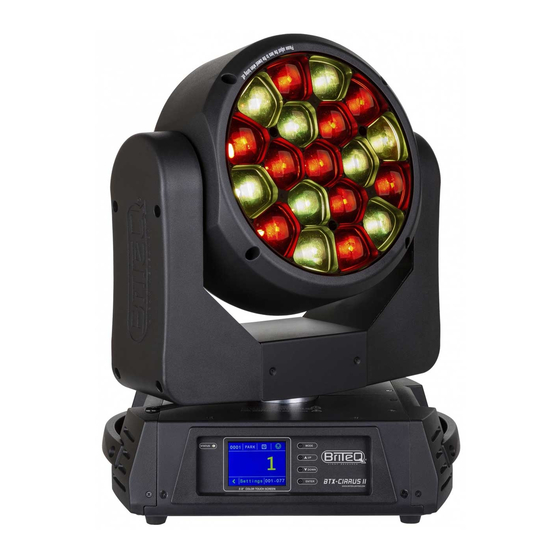

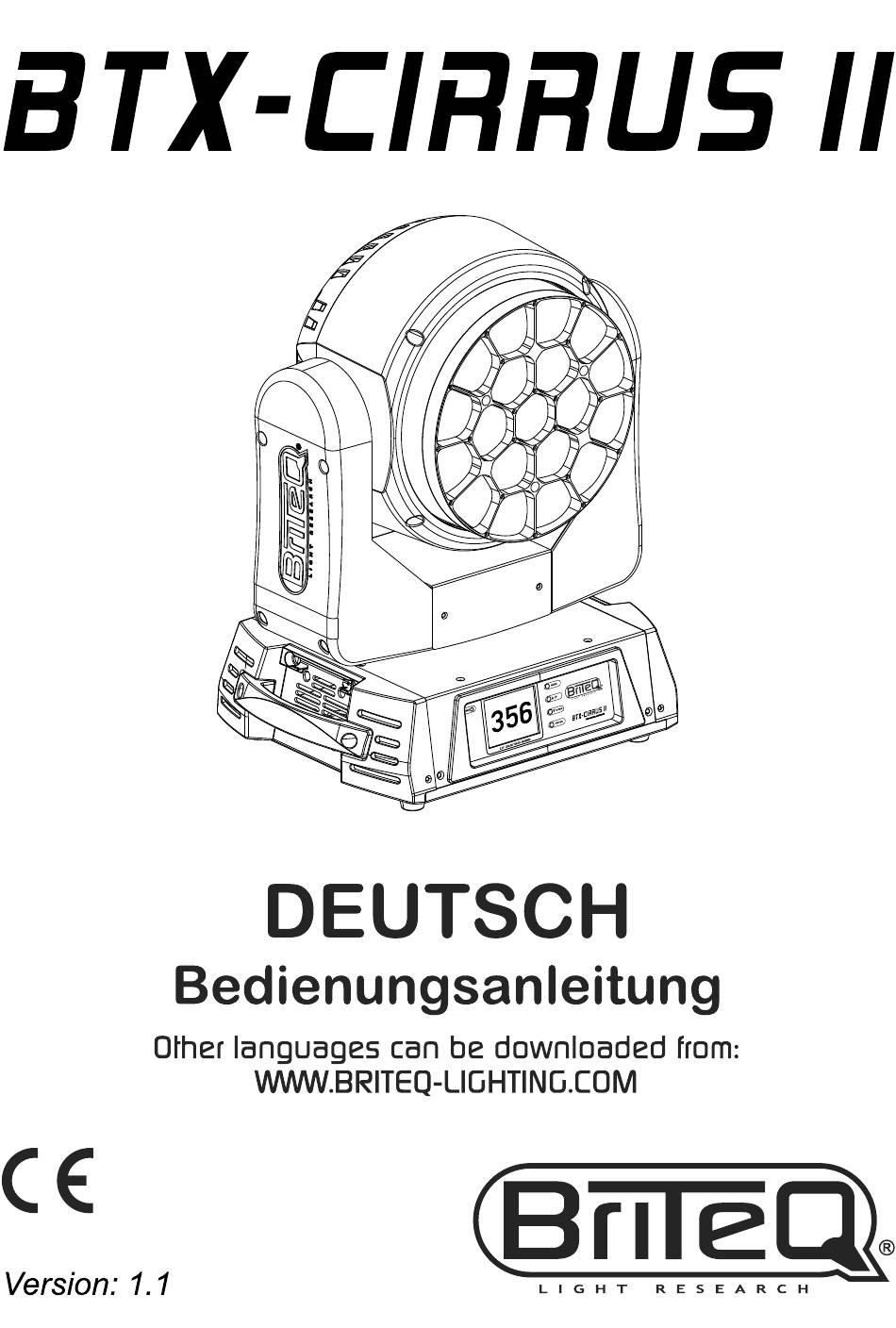

DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG ® Vielen Dank für den Kauf dieses BRITEQ -Produkts. Bitte lesen Sie bitte diese Bedienungshinweise sorgfältig vor der Inbetriebnahme durch, um alle Möglichkeiten des Geräts voll zu nutzen sowie zu Ihrer eigenen Sicherheit. MERKMALE • Extrem leistungsstarker Moving-Wash mit 19 Osram 30 W RGBW LEDs •... -
Seite 4: Sicherheitshinweise
• Bei Transport bitte die Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. • Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. Wichtig: Nicht direkt in die Lichtquelle blicken! Das Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden. BRITEQ 2/16 BTX-CIRRUS II ®... - Seite 5 • Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, welches das 12- fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen. BRITEQ 3/16 BTX-CIRRUS II ®...
- Seite 6 • Vergewissern Sie sich, dass alle Einheiten an das Stromnetz angeschlossen sind. • Jeder Lichteffekt in der Verkettung muss seine eigene Startadresse haben, damit er erkennt, welche Befehle der Controller entschlüsseln muss. Im nächsten Abschnitt erfahren Sie, wie Sie DMX-Adressen einstellen. BRITEQ 4/16 BTX-CIRRUS II ®...
- Seite 7 DMX-Verbindung zwischen Gerät und Controller in Ordnung. TOUCHSCREEN – LAYOUT DES STARTBILDSCHIRMS: Wenn das Gerät eingeschaltet wurde, wird auf dem Display das BriteQ-Logo angezeigt, gefolgt von dem Startbildschirm, siehe unten. Der Startbildschirm ist in verschiedene Bereiche (Symbole) aufgeteilt. Sie können mit diesen Symbolen, die in Wirklichkeit Verknüpfungen sind, sofort auf verschiedene Bereiche des...
-
Seite 8: Channel Mode
FIXTURE ID einzustellen oder anzuzeigen. FIXTURE ID. Um die FIXTURE ID zu ändern, ist ein Passwort erforderlich: Das Passwort lautet „1702“. CHANNEL MODE Einstellen des Kanalmodus des BriteQ BTX-CIRRUS: • Standard: 20 Kanäle • Shapes: 29 Kanäle •... - Seite 9 Alle Kanäle können einzeln getestet werden Automatischer Test von RGBW, Dimmer, Stroboskop, PAN/TILT, Zoom. Die Werte Test des automatischen Tests werden auch an den DMX-Ausgang übertragen. Calibration Kanalanpassung Advanced Factory Default Auf die Werkseinstellungen zurücksetzen Control Touch Calibration Touchscreen anpassen BRITEQ 7/16 BTX-CIRRUS II ®...
- Seite 10 Zeigt den Status jeder Platine an. Wenn eine der elektronischen Platinen nicht 100 % anzeigt, wenden Sie sich an den technischen Support. INFORMATION > DMX VALUE Zeigt den DMX-Wert an, den der Briteq BTX-CIRRUS am DMX-Eingang empfängt. Kann als DMX- Analysator verwendet werden, um die empfangenen Werte zu überprüfen. INFORMATION > FAN MONITOR Zeigt die Drehzahl der Lüfter an.
- Seite 11 • Off: Der Touchscreen ist nicht aktiv, die Menünavigation ist nur über die Tasten möglich. Auto screen (on-off) • On: Der Bildschirm wird automatisch, basierend auf dem Winkel des BriteQ BTX-CIRRUS, gedreht • Off: Die Ausrichtung des Bildschirms ist fest eingestellt PERSONALITY >...
-
Seite 12: Dmx Channels
LEE 089 - Moss Green 120-124 LEE 122 - Fern Green 125-129 LEE 738 - JAS Green 130-134 LEE 088 - Lime Green 135-139 LEE 100 - Spring Yellow 140-144 LEE 104 - Deep Amber BRITEQ 10/16 BTX-CIRRUS II ®... - Seite 13 Dot (static) Ring 1 (static) Ring 2 (static) Dot + ring 1 (static) Dot + ring 2 (static) Ring 1 + ring 2 (static) Dot + ring 1 + ring 2 (static) Shape 6 Shape 7 BRITEQ 11/16 BTX-CIRRUS II ®...
- Seite 14 Shape 48 Shape 49 Shape 50 UNUSED RANGE Shape 51 Shape 52 Shape 53 Shape 54 UNUSED RANGE Shape 55 071-255 UNUSED RANGE SHAPE SPEED 000-063 Radius size,Static 064-158 max to min speed 159-160 Stop BRITEQ 12/16 BTX-CIRRUS II ®...
- Seite 15 000-255 LED9 - Dimmer 0-100% 000-255 LED10 - Red 0-100% 000-255 LED10 - Green 0-100% 000-255 LED10 - Blue 0-100% 000-255 LED10 - White 0-100% 000-255 LED10 - Dimmer 0-100% 000-255 LED11 - Red 0-100% BRITEQ 13/16 BTX-CIRRUS II ®...
- Seite 16 LED18 - White 0-100% 000-255 LED18 - Dimmer 0-100% 000-255 LED19 - Red 0-100% 000-255 LED19 - Green 0-100% 000-255 LED19 - Blue 0-100% 000-255 LED19 - White 0-100% 000-255 LED19 - Dimmer 0-100% Anordnung der Pixel: BRITEQ 14/16 BTX-CIRRUS II ®...
-
Seite 17: Wartung
19 Osram 30 W RGBW-LEDs Abmessung: 390 x 287 x 494 mm (siehe nächste Seite) Gewicht: 16 kg Diese Angaben können sich ohne gesonderten Hinweis ändern. Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.briteq-lighting.com BRITEQ 15/16 BTX-CIRRUS II ®... - Seite 18 DEUTSCH BEDIENUNGSANLEITUNG ABMESSUNGEN LUX-TABELLE BRITEQ 16/16 BTX-CIRRUS II ®...
