KALIBRIERUNG

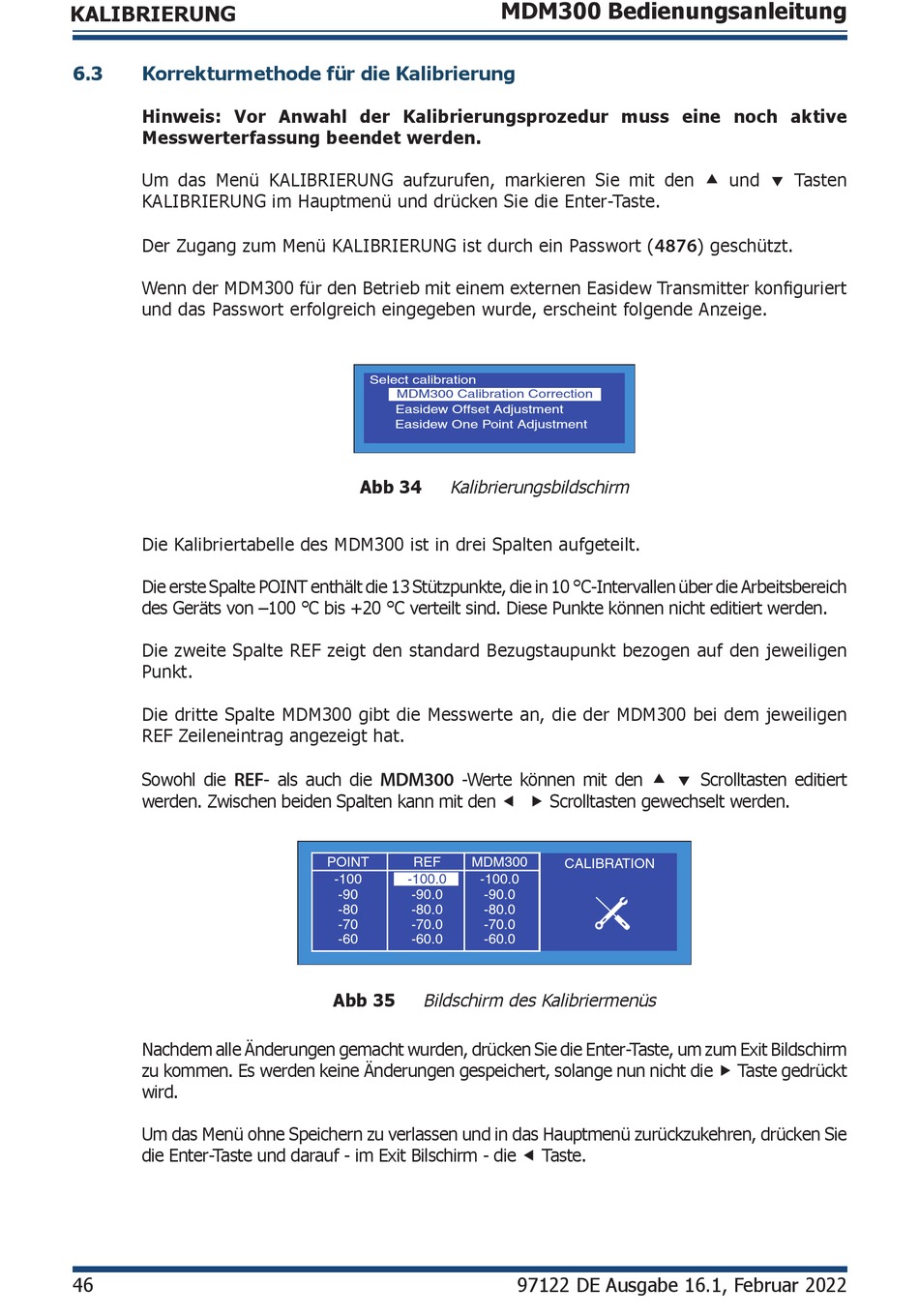

6.3 Korrekturmethode für die Kalibrierung
Hinweis: Vor Anwahl der Kalibrierungsprozedur muss eine noch aktive
Messwerterfassung beendet werden.
Um das Menü KALIBRIERUNG aufzurufen, markieren Sie mit den  und  Tasten
KALIBRIERUNG im Hauptmenü und drücken Sie die Enter-Taste.
Der Zugang zum Menü KALIBRIERUNG ist durch ein Passwort (
Wenn der MDM300 für den Betrieb mit einem externen Easidew Transmitter konfiguriert
und das Passwort erfolgreich eingegeben wurde, erscheint folgende Anzeige.
Die Kalibriertabelle des MDM300 ist in drei Spalten aufgeteilt.
Die erste Spalte POINT enthält die 13 Stützpunkte, die in 10 °C-Intervallen über die Arbeitsbereich
des Geräts von –100 °C bis +20 °C verteilt sind. Diese Punkte können nicht editiert werden.
Die zweite Spalte REF zeigt den standard Bezugstaupunkt bezogen auf den jeweiligen
Punkt.
Die dritte Spalte MDM300 gibt die Messwerte an, die der MDM300 bei dem jeweiligen
REF Zeileneintrag angezeigt hat.
REF
Sowohl die
werden. Zwischen beiden Spalten kann mit den   Scrolltasten gewechselt werden.
Nachdem alle Änderungen gemacht wurden, drücken Sie die Enter-Taste, um zum Exit Bildschirm
zu kommen. Es werden keine Änderungen gespeichert, solange nun nicht die  Taste gedrückt
wird.
Um das Menü ohne Speichern zu verlassen und in das Hauptmenü zurückzukehren, drücken Sie
die Enter-Taste und darauf - im Exit Bilschirm - die  Taste.
46
Select calibration
MDM300 Calibration Correction
Easidew Offset Adjustment
Easidew One Point Adjustment
Abb 34
MDM300
- als auch die
POINT REF
-100 -100.0
-90 -90.0
-80 -80.0
-70 -70.0
-60 -60.0
Abb 35 Bildschirm des Kalibriermenüs
MDM300 Bedienungsanleitung
Kalibrierungsbildschirm
-Werte können mit den   Scrolltasten editiert
MDM300
CALIBRATION
-100.0
-90.0
-80.0
-70.0
-60.0
97122 DE Ausgabe 16.1, Februar 2022
4876 ) geschützt.
