Eingabe eines benutzerdefinierten Drucks

Eine Alternative zur Verwendung eines externen Drucksensors ist die Eingabe eines
Druckwerts für die Berechnung des Drucktaupunkts, des Feuchtegehalts oder der
absoluten Feuchte. Die Eingabe des Druckwerts sollte mit Sorgfalt erfolgen. Versichern
Sie sich, dass die Eingabe korrekt ist, da diese erhebliche Auswirkungen auf
die Messung haben könnte.
Stellen Sie den benutzerdefinierten Druck wie nachfolgend beschrieben ein, indem Sie
die Option EXT SENSOR (EXTERNAL)
1. Scrollen Sie zu
2. Verwenden Sie die Auf- oder Abwärtstasten, um entweder
atmosphärischen Druck) oder den benötigten Druck einzugeben.
Beachten Sie bitte, dass die Einheiten für den Druckwert im Menü
EINSTELLUNGEN (SETTINGS) eingestellt werden müssen.
2.6.5 Anschluß Ihres eigenen Temperatur- oder Druck-Transmitters
Zum Anschluss Ihres eigenen 4...20 mA Temperatur-Transmitters oder Druck-
Trasnmitters, verwenden Sie bitte den Anschlußstecker mit der Art.-Nr. MDM-27767.

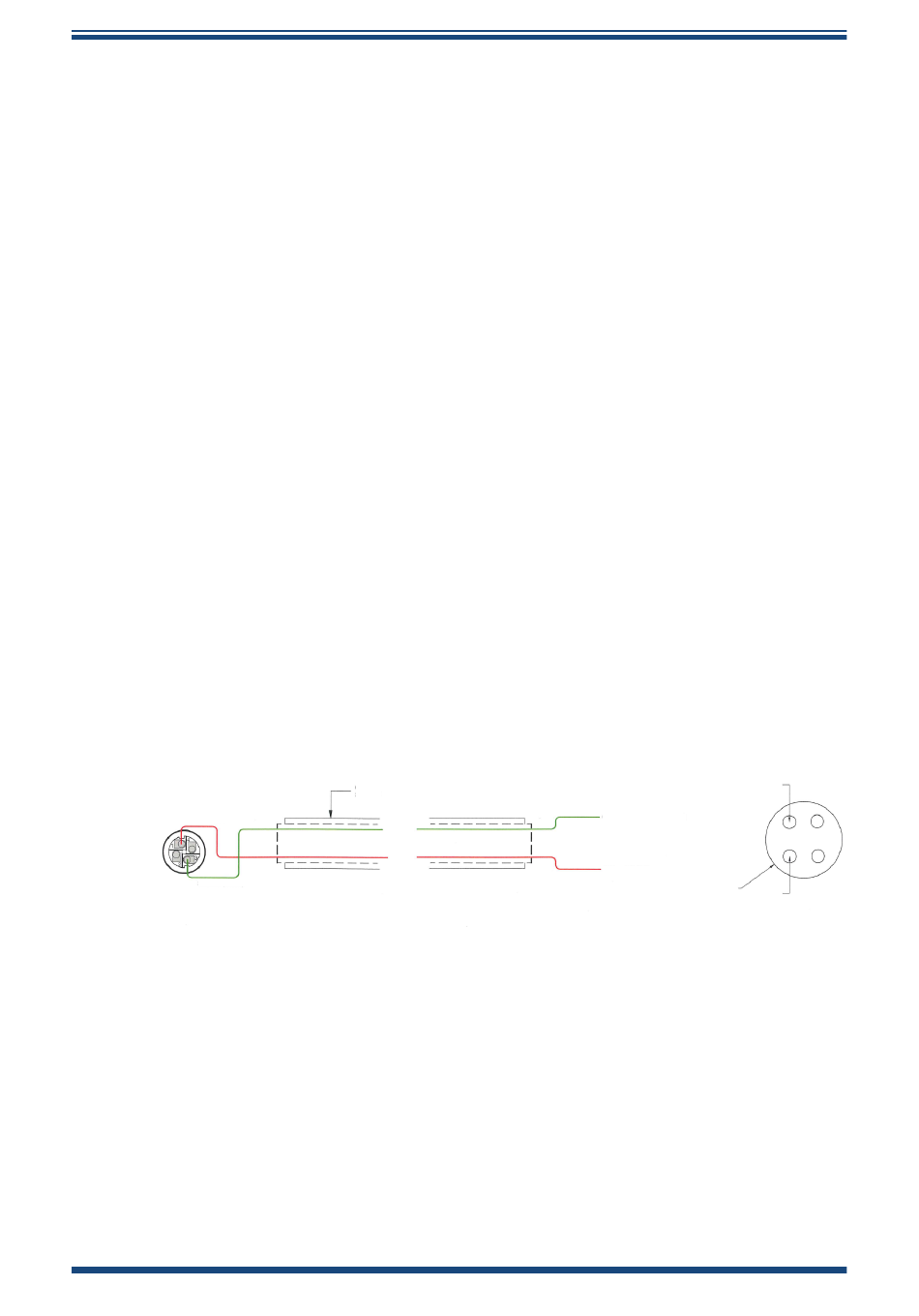

Die Anschlußbelegung sehen Sie in Abbildung 13.
Die Einstellungen für die Verwendung eines externen Temperatur-Transmitters finden
Sie in 2.6.1.
Die Einstellungen für einen externen Druck-Transmitter finden Sie in 2.6.2.
RED +POWER
GREEN
SIGNAL
(SOURCE)
VIEW ON REAR
OF CONNECTOR
16
im Hauptmenü aufrufen.
VORG DRUCK.
OUTER
SHEATH
GREEN
RED
Abb 13

Art.-Nr. MDM-27767

MDM300 Bedienungsanleitung
ATM
GREEN - 4-20Ma (SOURCE)
RED - +POWER
SOLDER BUCKET VIEW
