Anlagenbeispiele

2 Anlagenbeispiele
2.1 Hinweise für alle Anlagenbeispiele
Die in diesem Kapitel gezeigten Anlagenbeispiele geben
einen Hinweis auf die mit dem Regelsystem EMS 2 mit
Regler CR 400/CW 400/CW 800 oder Regler Easy Con-
trol CT 200 realisierbaren Standardanlagen.
Für die praktische Ausführung gelten die einschlägigen
Regeln der Technik. Die Sicherheitseinrichtungen sind
nach den örtlichen Vorschriften auszuführen.
Die Schaltbilder sind nur schematische Darstellungen
und geben einen unverbindlichen Hinweis auf mögliche
hydraulische Schaltungen.
GEFAHR
Lebensgefahr durch Explosion!
Eine erhöhte und dauerhafte Ammoniakkonzentration
kann zu Spannungsrisskorrosionen an Messing-Teilen
führen (z. B. Gashähne, Überwurfmuttern). In der Folge
besteht Explosionsgefahr durch Gasaustritt.
▶ Gasgeräte nicht in Räumen mit einer erhöhten und
dauerhaften Ammoniakkonzentration verwenden (z.
B. Viehställe oder Lagerräume für Düngemittel).
▶ Falls der Kontakt mit Ammoniak unvermeidbar ist: Si-
cherstellen, dass keine Messing-Teile verbaut sind.
8
GC5300i WMA 24/100 S
6
PW2
4
5
A
GAS
D 8
15
1 6
14
E
EK

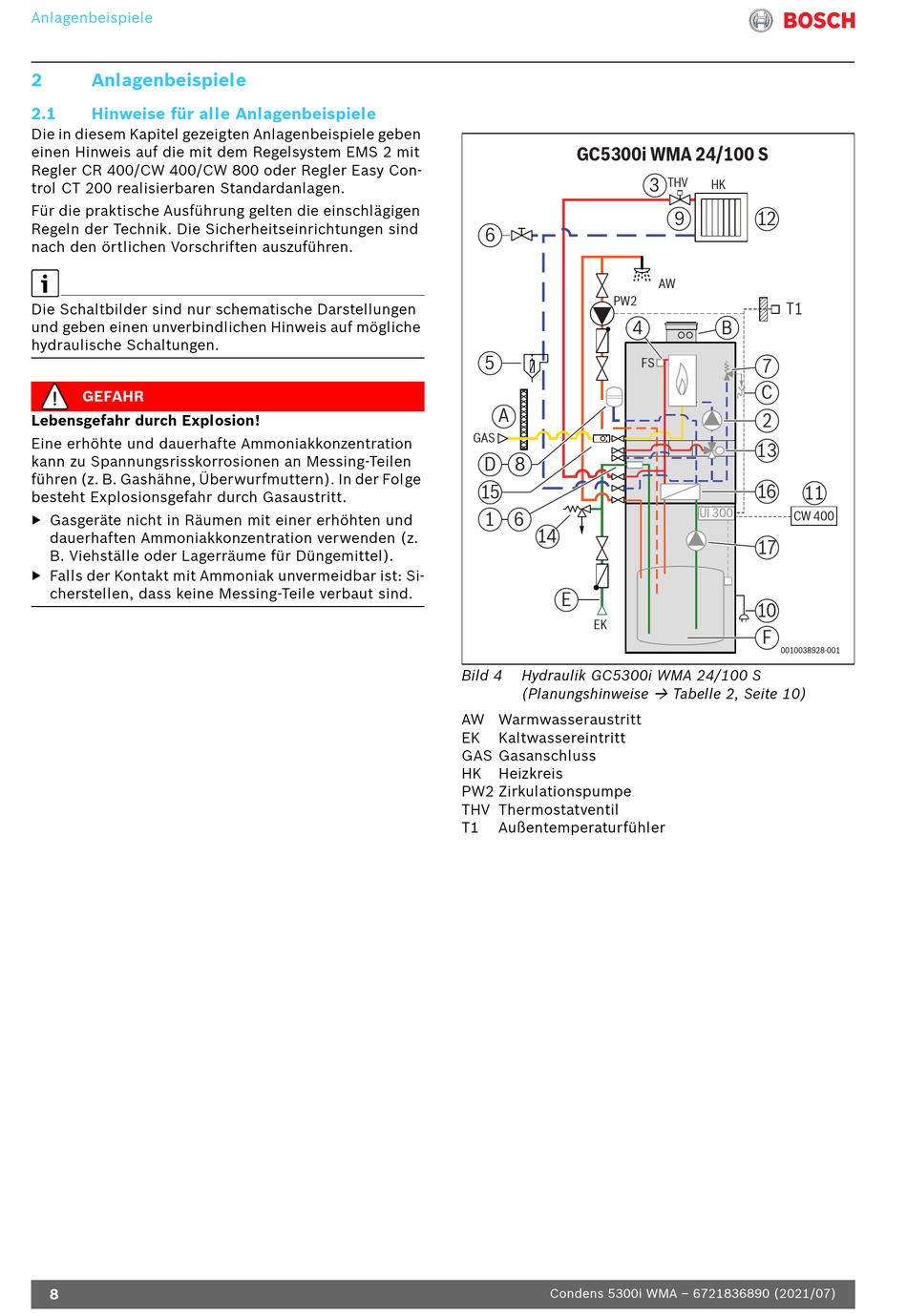

Bild 4 Hydraulik GC5300i WMA 24/100 S
(Planungshinweise
AW Warmwasseraustritt
EK Kaltwassereintritt
GAS Gasanschluss
HK Heizkreis
PW2 Zirkulationspumpe
THV Thermostatventil
T1 Außentemperaturfühler
Condens 5300i WMA – 6721836890 (2021/07)
3
THV
HK
9
12
AW
T1
B
7
FS
C
2
13
16
11
UI 300
CW 400
17
10
F
0010038928-001

Tabelle 2, Seite 10)
