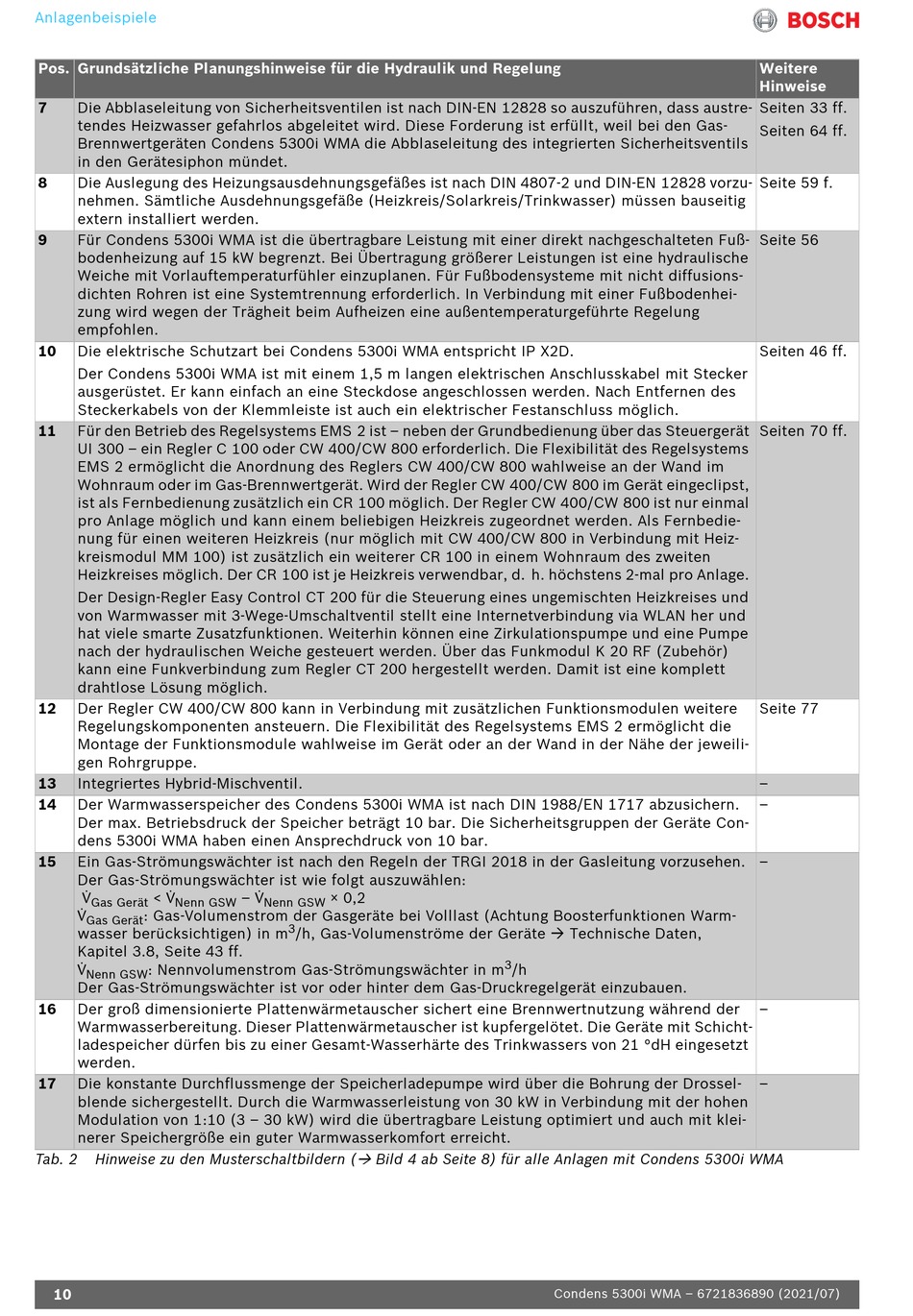

Anlagenbeispiele
Pos. Grundsätzliche Planungshinweise für die Hydraulik und Regelung
7
Die Abblaseleitung von Sicherheitsventilen ist nach DIN-EN 12828 so auszuführen, dass austre-
tendes Heizwasser gefahrlos abgeleitet wird. Diese Forderung ist erfüllt, weil bei den Gas-
Brennwertgeräten Condens 5300i WMA die Abblaseleitung des integrierten Sicherheitsventils
in den Gerätesiphon mündet.
8
Die Auslegung des Heizungsausdehnungsgefäßes ist nach DIN 4807-2 und DIN-EN 12828 vorzu-
nehmen. Sämtliche Ausdehnungsgefäße (Heizkreis/Solarkreis/Trinkwasser) müssen bauseitig
extern installiert werden.
9
Für Condens 5300i WMA ist die übertragbare Leistung mit einer direkt nachgeschalteten Fuß-
bodenheizung auf 15 kW begrenzt. Bei Übertragung größerer Leistungen ist eine hydraulische
Weiche mit Vorlauftemperaturfühler einzuplanen. Für Fußbodensysteme mit nicht diffusions-
dichten Rohren ist eine Systemtrennung erforderlich. In Verbindung mit einer Fußbodenhei-
zung wird wegen der Trägheit beim Aufheizen eine außentemperaturgeführte Regelung
empfohlen.
10
Die elektrische Schutzart bei Condens 5300i WMA entspricht IP X2D.
Der Condens 5300i WMA ist mit einem 1,5 m langen elektrischen Anschlusskabel mit Stecker
ausgerüstet. Er kann einfach an eine Steckdose angeschlossen werden. Nach Entfernen des
Steckerkabels von der Klemmleiste ist auch ein elektrischer Festanschluss möglich.
11
Für den Betrieb des Regelsystems EMS 2 ist – neben der Grundbedienung über das Steuergerät
UI 300 – ein Regler C 100 oder CW 400/CW 800 erforderlich. Die Flexibilität des Regelsystems
EMS 2 ermöglicht die Anordnung des Reglers CW 400/CW 800 wahlweise an der Wand im
Wohnraum oder im Gas-Brennwertgerät. Wird der Regler CW 400/CW 800 im Gerät eingeclipst,
ist als Fernbedienung zusätzlich ein CR 100 möglich. Der Regler CW 400/CW 800 ist nur einmal
pro Anlage möglich und kann einem beliebigen Heizkreis zugeordnet werden. Als Fernbedie-
nung für einen weiteren Heizkreis (nur möglich mit CW 400/CW 800 in Verbindung mit Heiz-
kreismodul MM 100) ist zusätzlich ein weiterer CR 100 in einem Wohnraum des zweiten
Heizkreises möglich. Der CR 100 ist je Heizkreis verwendbar, d. h. höchstens 2-mal pro Anlage.
Der Design-Regler Easy Control CT 200 für die Steuerung eines ungemischten Heizkreises und
von Warmwasser mit 3-Wege-Umschaltventil stellt eine Internetverbindung via WLAN her und
hat viele smarte Zusatzfunktionen. Weiterhin können eine Zirkulationspumpe und eine Pumpe
nach der hydraulischen Weiche gesteuert werden. Über das Funkmodul K 20 RF (Zubehör)
kann eine Funkverbindung zum Regler CT 200 hergestellt werden. Damit ist eine komplett
drahtlose Lösung möglich.
12
Der Regler CW 400/CW 800 kann in Verbindung mit zusätzlichen Funktionsmodulen weitere
Regelungskomponenten ansteuern. Die Flexibilität des Regelsystems EMS 2 ermöglicht die
Montage der Funktionsmodule wahlweise im Gerät oder an der Wand in der Nähe der jeweili-
gen Rohrgruppe.
13
Integriertes Hybrid-Mischventil.
14
Der Warmwasserspeicher des Condens 5300i WMA ist nach DIN 1988/EN 1717 abzusichern.
Der max. Betriebsdruck der Speicher beträgt 10 bar. Die Sicherheitsgruppen der Geräte Con-
dens 5300i WMA haben einen Ansprechdruck von 10 bar.
15
Ein Gas-Strömungswächter ist nach den Regeln der TRGI 2018 in der Gasleitung vorzusehen.
Der Gas-Strömungswächter ist wie folgt auszuwählen:
V
< V
Gas Gerät
Nenn GSW
: Gas-Volumenstrom der Gasgeräte bei Volllast (Achtung Boosterfunktionen Warm-
V
Gas Gerät
wasser berücksichtigen) in m
Kapitel 3.8, Seite 43 ff.
V
: Nennvolumenstrom Gas-Strömungswächter in m
Nenn GSW
Der Gas-Strömungswächter ist vor oder hinter dem Gas-Druckregelgerät einzubauen.
16
Der groß dimensionierte Plattenwärmetauscher sichert eine Brennwertnutzung während der
Warmwasserbereitung. Dieser Plattenwärmetauscher ist kupfergelötet. Die Geräte mit Schicht-
ladespeicher dürfen bis zu einer Gesamt-Wasserhärte des Trinkwassers von 21 °dH eingesetzt
werden.
17
Die konstante Durchflussmenge der Speicherladepumpe wird über die Bohrung der Drossel-
blende sichergestellt. Durch die Warmwasserleistung von 30 kW in Verbindung mit der hohen
Modulation von 1:10 (3 – 30 kW) wird die übertragbare Leistung optimiert und auch mit klei-
nerer Speichergröße ein guter Warmwasserkomfort erreicht.
Tab. 2
Hinweise zu den Musterschaltbildern (
10
– V
× 0,2
Nenn GSW
3
/h, Gas-Volumenströme der Geräte  Technische Daten,
Bild 4 ab Seite 8) für alle Anlagen mit Condens 5300i WMA
3
/h
Condens 5300i WMA – 6721836890 (2021/07)
Weitere
Hinweise
Seiten 33 ff.
Seiten 64 ff.
Seite 59 f.
Seite 56
Seiten 46 ff.
Seiten 70 ff.
Seite 77
