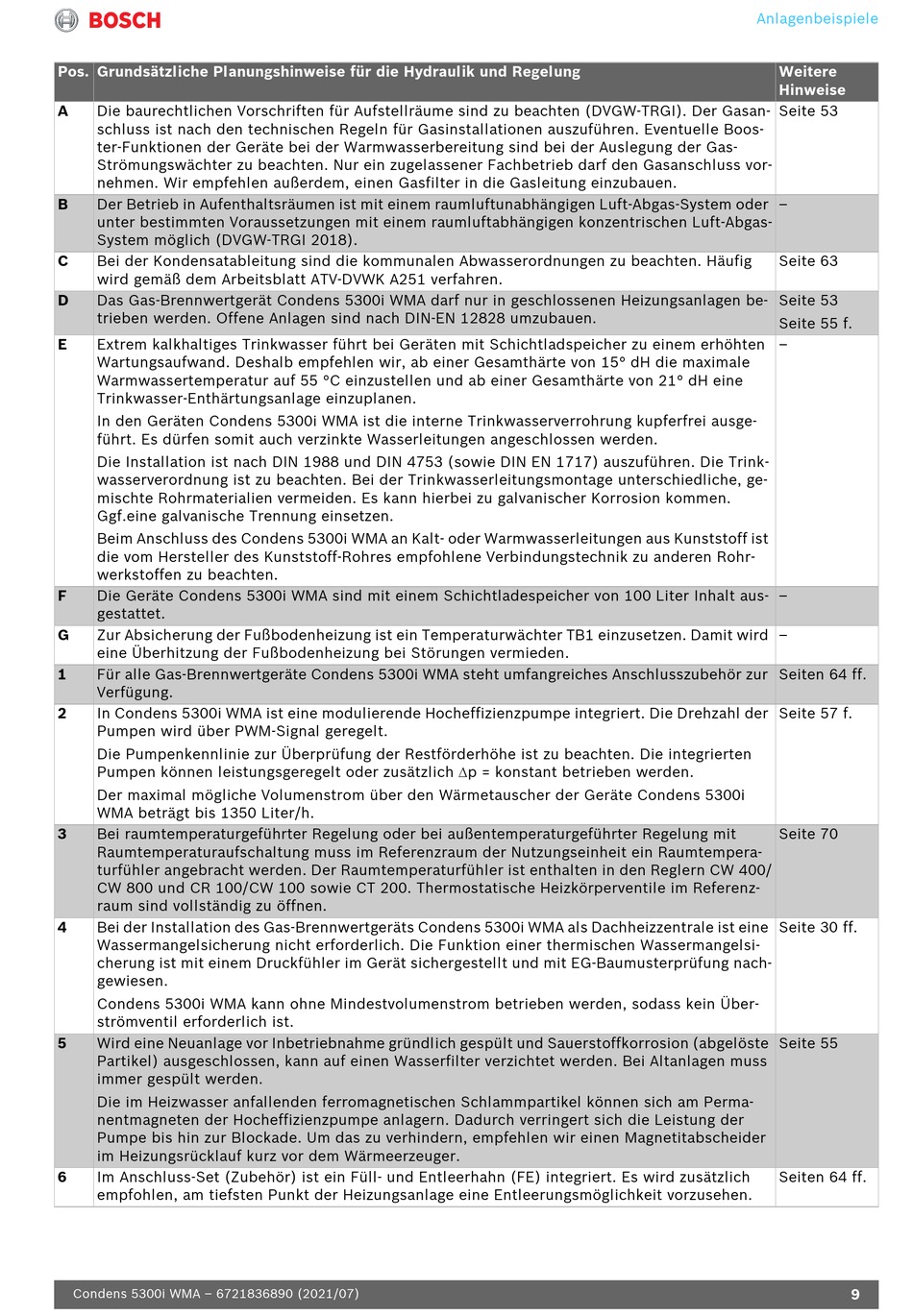

Bosch Condens 5300i WMA Planungsunterlage Seite 9

Pos. Grundsätzliche Planungshinweise für die Hydraulik und Regelung
A Die baurechtlichen Vorschriften für Aufstellräume sind zu beachten (DVGW-TRGI). Der Gasan-
schluss ist nach den technischen Regeln für Gasinstallationen auszuführen. Eventuelle Boos-
ter-Funktionen der Geräte bei der Warmwasserbereitung sind bei der Auslegung der Gas-
Strömungswächter zu beachten. Nur ein zugelassener Fachbetrieb darf den Gasanschluss vor-
nehmen. Wir empfehlen außerdem, einen Gasfilter in die Gasleitung einzubauen.
B Der Betrieb in Aufenthaltsräumen ist mit einem raumluftunabhängigen Luft-Abgas-System oder
unter bestimmten Voraussetzungen mit einem raumluftabhängigen konzentrischen Luft-Abgas-
System möglich (DVGW-TRGI 2018).
C Bei der Kondensatableitung sind die kommunalen Abwasserordnungen zu beachten. Häufig
wird gemäß dem Arbeitsblatt ATV-DVWK A251 verfahren.
D Das Gas-Brennwertgerät Condens 5300i WMA darf nur in geschlossenen Heizungsanlagen be-
trieben werden. Offene Anlagen sind nach DIN-EN 12828 umzubauen.
E Extrem kalkhaltiges Trinkwasser führt bei Geräten mit Schichtladspeicher zu einem erhöhten
Wartungsaufwand. Deshalb empfehlen wir, ab einer Gesamthärte von 15° dH die maximale
Warmwassertemperatur auf 55 °C einzustellen und ab einer Gesamthärte von 21° dH eine
Trinkwasser-Enthärtungsanlage einzuplanen.
In den Geräten Condens 5300i WMA ist die interne Trinkwasserverrohrung kupferfrei ausge-
führt. Es dürfen somit auch verzinkte Wasserleitungen angeschlossen werden.
Die Installation ist nach DIN 1988 und DIN 4753 (sowie DIN EN 1717) auszuführen. Die Trink-
wasserverordnung ist zu beachten. Bei der Trinkwasserleitungsmontage unterschiedliche, ge-
mischte Rohrmaterialien vermeiden. Es kann hierbei zu galvanischer Korrosion kommen.
Ggf.eine galvanische Trennung einsetzen.
Beim Anschluss des Condens 5300i WMA an Kalt- oder Warmwasserleitungen aus Kunststoff ist
die vom Hersteller des Kunststoff-Rohres empfohlene Verbindungstechnik zu anderen Rohr-
werkstoffen zu beachten.
F Die Geräte Condens 5300i WMA sind mit einem Schichtladespeicher von 100 Liter Inhalt aus-
gestattet.
G Zur Absicherung der Fußbodenheizung ist ein Temperaturwächter TB1 einzusetzen. Damit wird
eine Überhitzung der Fußbodenheizung bei Störungen vermieden.
1 Für alle Gas-Brennwertgeräte Condens 5300i WMA steht umfangreiches Anschlusszubehör zur
Verfügung.
2 In Condens 5300i WMA ist eine modulierende Hocheffizienzpumpe integriert. Die Drehzahl der
Pumpen wird über PWM-Signal geregelt.
Die Pumpenkennlinie zur Überprüfung der Restförderhöhe ist zu beachten. Die integrierten
Pumpen können leistungsgeregelt oder zusätzlich p = konstant betrieben werden.
Der maximal mögliche Volumenstrom über den Wärmetauscher der Geräte Condens 5300i
WMA beträgt bis 1350 Liter/h.
3 Bei raumtemperaturgeführter Regelung oder bei außentemperaturgeführter Regelung mit
Raumtemperaturaufschaltung muss im Referenzraum der Nutzungseinheit ein Raumtempera-
turfühler angebracht werden. Der Raumtemperaturfühler ist enthalten in den Reglern CW 400/
CW 800 und CR 100/CW 100 sowie CT 200. Thermostatische Heizkörperventile im Referenz-
raum sind vollständig zu öffnen.
4 Bei der Installation des Gas-Brennwertgeräts Condens 5300i WMA als Dachheizzentrale ist eine
Wassermangelsicherung nicht erforderlich. Die Funktion einer thermischen Wassermangelsi-
cherung ist mit einem Druckfühler im Gerät sichergestellt und mit EG-Baumusterprüfung nach-
gewiesen.
Condens 5300i WMA kann ohne Mindestvolumenstrom betrieben werden, sodass kein Über-
strömventil erforderlich ist.
5 Wird eine Neuanlage vor Inbetriebnahme gründlich gespült und Sauerstoffkorrosion (abgelöste
Partikel) ausgeschlossen, kann auf einen Wasserfilter verzichtet werden. Bei Altanlagen muss
immer gespült werden.
Die im Heizwasser anfallenden ferromagnetischen Schlammpartikel können sich am Perma-
nentmagneten der Hocheffizienzpumpe anlagern. Dadurch verringert sich die Leistung der
Pumpe bis hin zur Blockade. Um das zu verhindern, empfehlen wir einen Magnetitabscheider
im Heizungsrücklauf kurz vor dem Wärmeerzeuger.
6 Im Anschluss-Set (Zubehör) ist ein Füll- und Entleerhahn (FE) integriert. Es wird zusätzlich
empfohlen, am tiefsten Punkt der Heizungsanlage eine Entleerungsmöglichkeit vorzusehen.
Condens 5300i WMA – 6721836890 (2021/07)
Anlagenbeispiele
Weitere
Hinweise
Seite 53
–
Seite 63
Seite 53
Seite 55 f.
–
–
–
Seiten 64 ff.
Seite 57 f.
Seite 70
Seite 30 ff.
Seite 55
Seiten 64 ff.
9
