Montageanleitung
1.3

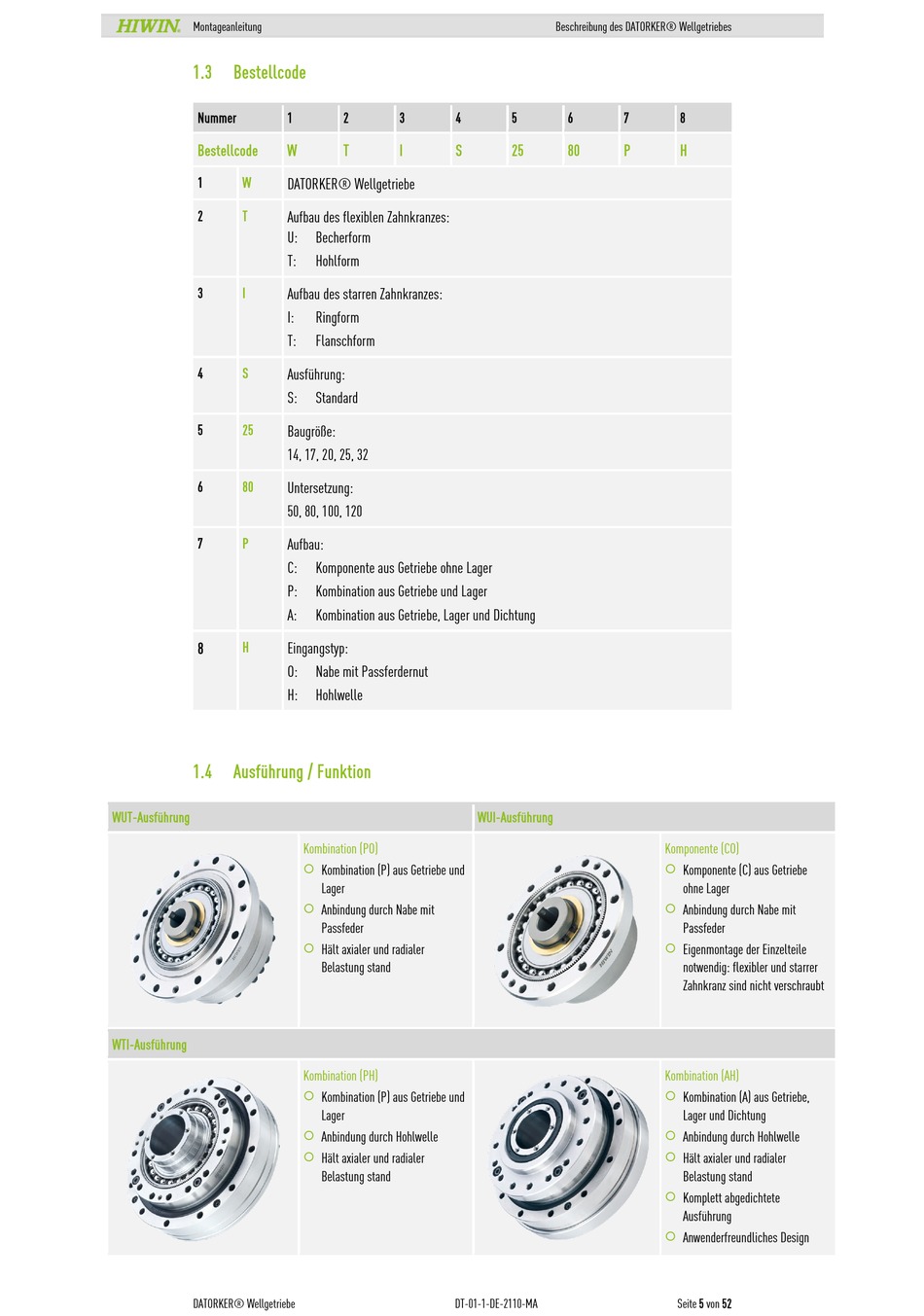

Bestellcode

Nummer
Bestellcode
1
W
2
T
3
I
4
S
5
25
6
80
7
P
8
H
1.4
Ausführung / Funktion
WUT-Ausführung
WTI-Ausführung
DATORKER® Wellgetriebe
1
2
3
4
W
T
I
S
DATORKER® Wellgetriebe
Aufbau des flexiblen Zahnkranzes:
U:
Becherform
T:
Hohlform
Aufbau des starren Zahnkranzes:
I:
Ringform
T:
Flanschform
Ausführung:
S:
Standard
Baugröße:
14, 17, 20, 25, 32
Untersetzung:
50, 80, 100, 120
Aufbau:
C:
Komponente aus Getriebe ohne Lager
P:
Kombination aus Getriebe und Lager
A:
Kombination aus Getriebe, Lager und Dichtung
Eingangstyp:
O:
Nabe mit Passferdernut
H:
Hohlwelle
Kombination (PO)
Kombination (P) aus Getriebe und
Lager
Anbindung durch Nabe mit
Passfeder
Hält axialer und radialer
Belastung stand
Kombination (PH)
Kombination (P) aus Getriebe und
Lager
Anbindung durch Hohlwelle
Hält axialer und radialer
Belastung stand
DT-01-1-DE-2110-MA
Beschreibung des DATORKER® Wellgetriebes
5
6
7
25
80
P
WUI-Ausführung
8
H
Komponente (CO)
Komponente (C) aus Getriebe
ohne Lager
Anbindung durch Nabe mit
Passfeder
Eigenmontage der Einzelteile
notwendig: flexibler und starrer
Zahnkranz sind nicht verschraubt
Kombination (AH)
Kombination (A) aus Getriebe,
Lager und Dichtung
Anbindung durch Hohlwelle
Hält axialer und radialer
Belastung stand
Komplett abgedichtete
Ausführung
Anwenderfreundliches Design
Seite 5 von 52
