M
echanische

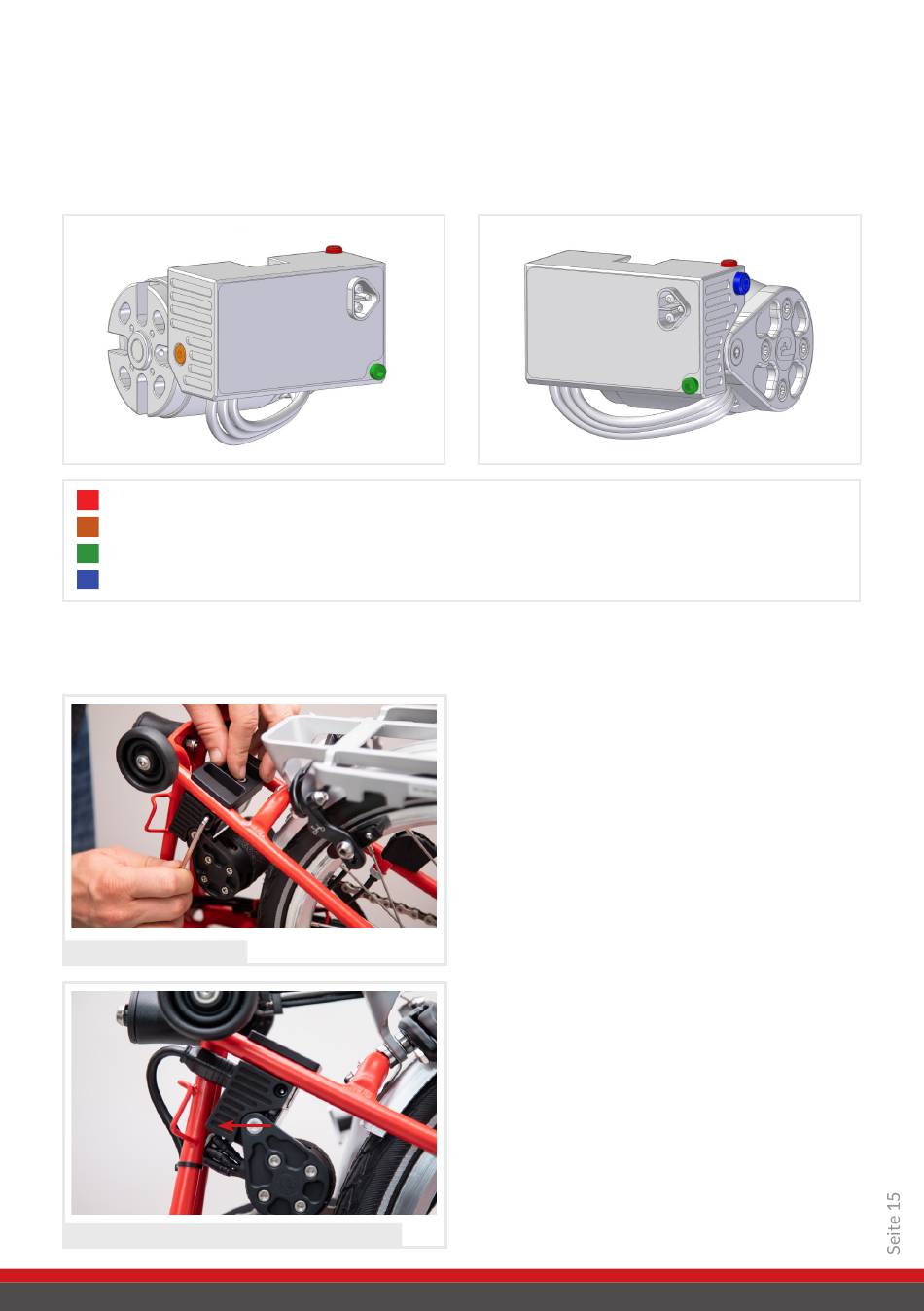

Das Herzstück des Systems ist die add-e NEXT Antriebseinheit.
Die mechanische Einstellung ist die Anpassung der Antriebseinheit an das Fahrrad
und dessen ideale Justierung ist ein wichtiger Bestandteil zur optimalen Funktion
des Antriebes.
2
3
Einstellschraube oberer Anschlag
1
Einstellschraube Freilauf
2
Einstellschraube unterer Anschlag
3
Klemmschraube
4
1. Richtige Position der Antriebseinheit
Klemmschraube (4) lösen
Elektronikblock liegt an den Rahmenstreben an
e
instellung der
1
3
4
a
ntriebseinheit
3
Die richtige Position der Antriebsein-
heit kontrollieren, indem die Klemm-
schraube (4) gelöst wird und die
Antriebseinheit Richtung Sattelrohr
geschoben wird.
Der Elektronikblock soll leicht an den
Rahmenstreben anliegen!
Die Klemmschraube (4) in dieser Posi-
tion festziehen.
1
4
4
3
