CV Firebox
Installazione
CV FIRebox INStAllAZIoNe
Prima di iniziare, assicurati di aver
ricevuto tutte le parti necessarie.

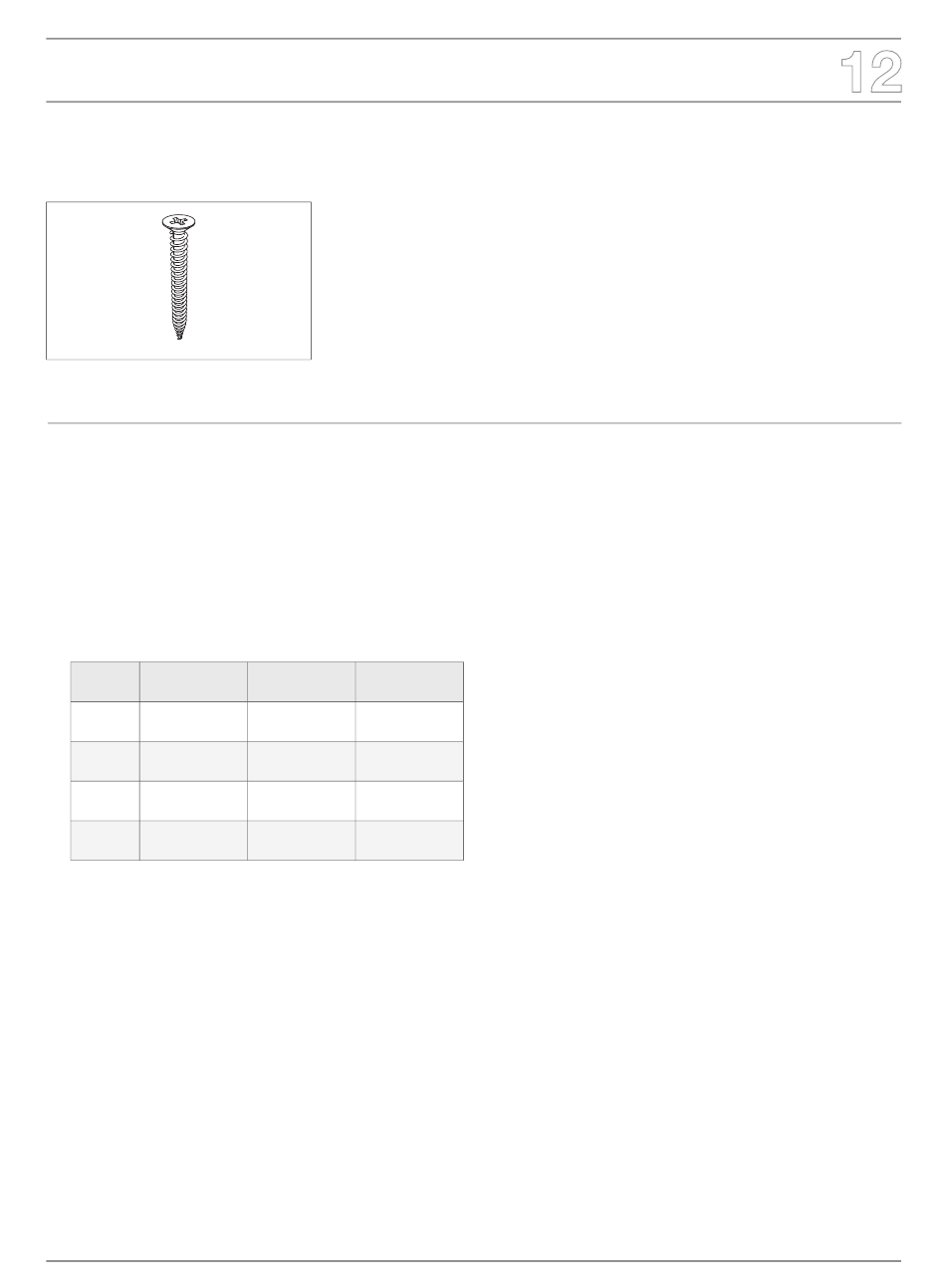

12 x #14 vite autofilettante x45mm (PPh)
pre-zincata
Attrezzatura richiesta: Trapano elettrico, cacciavite, spatola a mano per
intonaco, pistola silicone.
Vedere foto pagine 3 & 4.
1. costruisci la struttura della parete principale lasciando un'apertura
come dimensionato nella tabella a.
tabella A: dimensioni dell'inquadratura
Le dimensioni del modello e lo spessore dei pannelli di cemento devono essere verificati
rispetto alle dimensioni di taglio Prima dell'installazione
l
Modello
mm [in]
712
650CV
[28]
782
720CV
[30.8]
982
920CV
[38.7]
1168
1100CV
[46]
2. Creare una cavità sigillata usando MAX 8mm [0.3in] pannelli di
cemento ignifughi fissati al telaio.
3. Assicurarsi che il telaio della cavità sia sfalsato rispetto al telaio in
legno. la distanza deve essere uguale a quella del pannello a muro
(spessore gyprock / cartongesso.
4. aggiungi cornici extra per proteggere le lastre ignifughe.
5. Siliconare tutti i bordi interni per rendere la cavità a tenuta stagna.
6. applicare i pannelli gyprock / cartongesso circostanti. fissare le
estremità in acciaio su tutti e 4 i bordi (gli angoli).
7. intonacare tutte le fessure e dipingi per creare l'aspetto del muro
finito.
All manuals and user guides at all-guides.com
P [MAx]
A
mm [in]
mm [in]
278
506
[10.9]
[19.9]
318
669
[12.5]
[26.3]
318
669
[12.5]
[26.3]
331
746
[13]
[29.4]
8. Inserire il telaio di montaggio nella cavità. assicurarsi che il telaio sia
a filo con il bordo del muro o che il focolare non sia a filo. Fissare il
telaio di montaggio. assicurarsi che le viti si aggancino alle strutture
in legno dietro i pannelli ritardanti di fiamma.
9. Spingere il focolaio nella cavità. Spingere fino a quando i magneti si
innestano con il telaio di montaggio.
10. assicurarsi che lo schermo di vetro si trovi nella posizione
più bassa. collocare il bruciatore nel vassoio della stufa.
AVVeRteNZA: lo schermo di vetro è fragile, fare attenzione a
non agganciare lo schermo durante l'inserimento del bruciatore
o il vetro andrà in pezzi.
11. distribuire uniformemente ciottoli decorativi attorno alla base
del focolaio.Posizionare lo schermo di vetro fino alla sua altezza
massima. operare sempre con lo schermo di vetro in posizione
verticale.
oPeRARe Il bRUCIAtoRe SeCoNdo Il MANUAle delle
oPeRAZIoNI INClUSo CoN Il bRUCIAtoRe.
© Proprietà limitata 2004 - 2019 MAD Design Group. Tutti i diritti riservati. V0719
