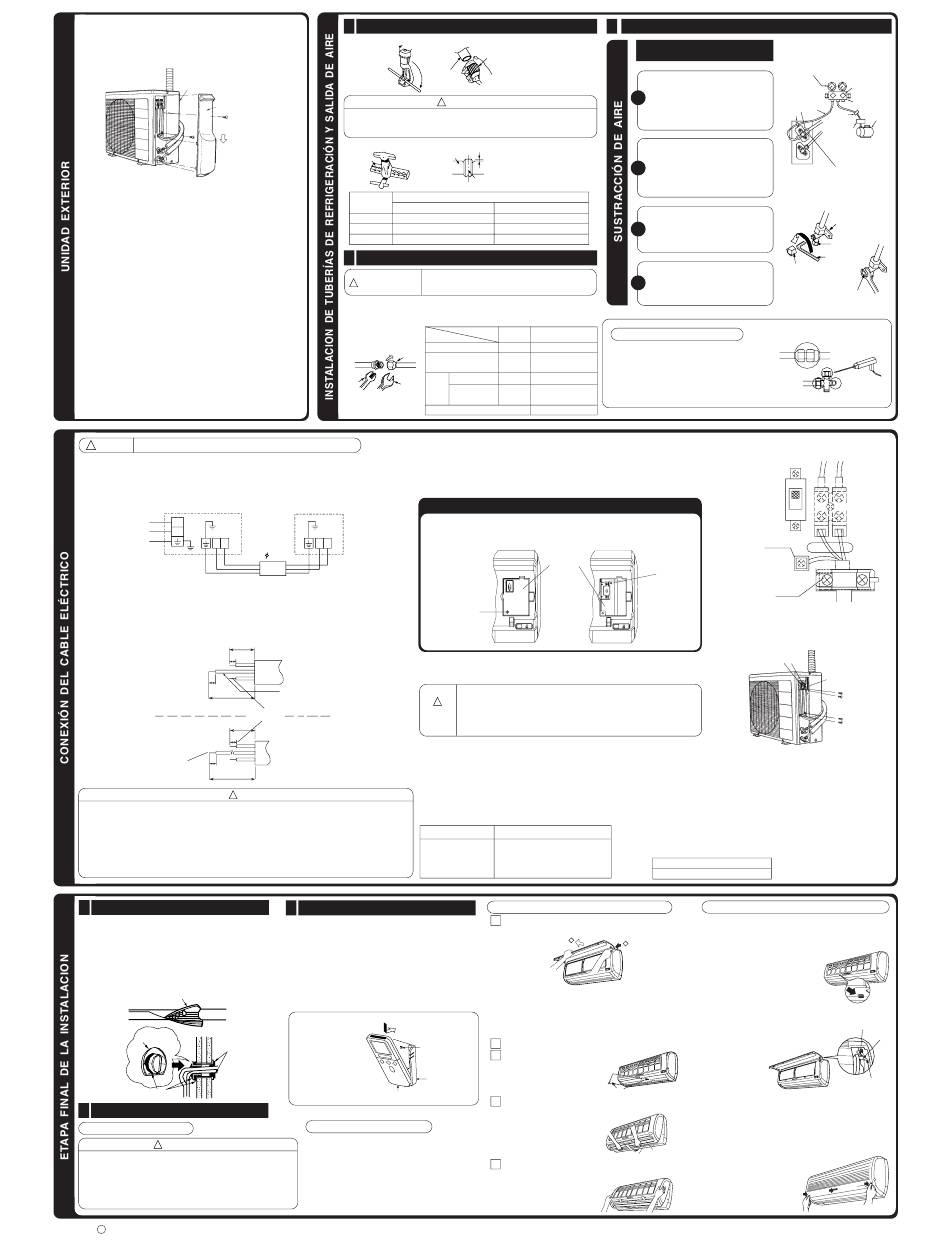

Hitachi RAS-18G4 Einbauanleitung Seite 10

G Instale la unidad exterior en un lugar estable para evitar vibraciones y
aumentos en los niveles de ruido.
G Decida el lugar donde desée instalar las cañeriás trás diferenciar las
diferentes clases de tuberías.
G Al quitar la placa lateral, tire el mango después de desatar el gancho
por medio de tirarlo hacia abajo.
Coloque esta parte (la parte suctora)
de la unidad de cara a la pared.
Quite la placa lateral al
conectar las cañerias y el
cordón de conexión.
Tire hacia abajo
! AVISO G ESTE APARATO DEBE SER CONECTADO A LA LÍNEA DE TIERRA.
Instrucción para la instalación de los cables
En caso de que se suministre la electricidad desde
la unidad interior.
Cable
Unidad Interior
de línea
L
N
A B
AC 220-240V
Cables de conexión
Cordón de energía eléctrica
30mm
10mm
Unidad
Interior
10mm
70mm
Cables
25mm
Unidad
Exterior
10mm
10mm
Verde y Amarillo
35mm
AVISO
!
G La parte expuesta del centro del alambre debe ser 10mm y está sujetada bien al terminal. Luego, trate
de arrancar el alambre particular para comprobar si el contacto está apretado. Una inserción impropia
pueda quemar el terminal.
G Asegúrese de utilizar sólo cable de energía eléctrica aprobada por las autoridades de su país. Por
ejemplo en Alemania: tipo del cable: NYM 3x1.5mm 2
G Refiera al manual de instalación para la conexión de alambre a los terminales de la unidad. La instalación
del cable debe satisfacer los criterios de la instalación eléctrica.
Hay un voltaje de AC con 240V entre los terminales L y N. Así, antes de revisar la unidad, asegúrese
G
de quitar el enchufe de la toma de corriente de AC o desconectar el interruptor principal.
1 Aislamiento y mantenimiento de la conexión de tuberías
G Las terminales conectadas deben ser selladas herméticamente
con aislante y atadas con cinta de caucho.
G Una la tubería y el cable con cinta vinílica tal y como se indica
en el gráfico que muestra la instalación de las unidades interiores
y exteriores. A continuación asegure la unión con soportes.
G Para reforzar la capacidad para aislar el calor y para preveer al
mismo tiempo la condensación del agua, cubra la parte exterior
de la manga de drenaje y la tubería con una tubería aislante.
G Selle cualquier orificio con masilla.
Material aislante para la conexión de tuberías
Manguilla de la
tubería de protección
Masilla
Masilla
3 Fuente de alimentación y prueba de funcionamiento
Fuente de alimentación
PRECAUCIÓN
!
Empleé una toma de corriente nueva. El mal contacto producido al emplear
G
una toma de corriente usada excesivamente podría conllevar accidentes.
Enchufe y desenchufe 2 ó 3 veces para asegurar que el enchufe se haya
G
correctamente introducido en la toma de corriente.
Guarde longitud adicional para el cable eléctrico y no estire el enchufe con
G
fuerza excesiva pues podría resultar en contacto deficiente.
No instale el cable eléctrico con clavos en forma de letra U.
G
< >
I557: A
All manuals and user guides at all-guides.com
Preparación de tuberías
1
Utilice un cortador de tuberías para cortar las tuberías de cobre.
G
Tubería de cobre
G Ejes dentados causan escapes.
G Ponga el lado a cortar hacia abajo mientras lo corta para preveer la entrada de
porciones de cobre en la tubería.
G Antes de llamear, cubra la tubería con la cobertura tuerca de abocinado.
Terraja
Diametro
Exterior (ø)
Herramienta de ensanchamiento imperial
6.35
0.0 ~ 0.5mm
9.52 0.0 ~ 0.5mm
12.7 0.0 ~ 0.5mm
2 Conexión de tuberías
En caso de quitar la tuerca abocinada de una unidad interior,
PRECAUCIÓN quite primero una tuerca de un lado con diámetro menor, si no
!
un sello de casquete de un lado con diámetro mayor se partirá.
G Doble la tubería de cobre con mucho cuidado.
G Apriete manualmente mientras ajusta la parte central. Después, utilice una llave
dinamométrica para apretar la conexión.
Lado con diámetro menor
Tuerca de
abocinado
Lado con diámetro mayor
Cabeza
Llave
Llave de
de
apriete dinamo-
métrica
válvula
Núcleo de válvula
Instalación de los cables de la unidad interior
Para la conexión de cable de la unidad de interior, usted tiene que quitar el panel delantero y
G
la cubierta eléctrica.
Método de quitar panel delantero.
G Refiérase "a la ETAPA FINAL DE INSTALACIÓN" – Como Quitar la Portada".
Unidad Exterior
G Quitan el tornillo y la cubierta eléctrica.
G Insertan la cuerda que se une (A, la B) del inferior de int.
G Fijan el cable a cables terminales firmemente como mostrado en la figura (el número) en
A B
el lado derecho.
2.0
Instalación de los cables de la unidad exterior
G Para la instalación de los cables se debe descubrir la cobertura lateral.
Verde y Amarillo
AVISO
Comprobación de la fuente de alimentación y de
los límites de variación de la tensión
G Antes de la instalación debe comprobarse la fuente de energía y debe
completarse el trabajo necesario de alambrado. Para hacer que la capacidad
sea correcta, utilice los calibers de alambre enumerados a continuación, para
el conductor de entrada desde un trasformador para poste y para el alambrado
desde un tablero de distribución de la caja de fusibles hasta la unidad exterior,
teniendo en cuenta la corriente del rotor enclavado.
IMPORTANTE
La largura del cable
(fusible = de acción retardada de 20A).
2 Instalación del mando a distáncia
El mando a distáncia puede ser colocado en su soporte, el
G
cual se puede instalar en una pared o en un travesaño.
Para el funcionamiento correcto del mando a distáncia al
G
estar asentado en el soporte, asegúrese de que cada unidad
pueda recibir las señales transmitidas por el mando a distáncia
desde el lugar donde se va a instalar el soporte. La unidad
emitirá un sonido cuando reciba señales del mando a distáncia.
La transmisión de señales se debilita con el empleo de luces
florescentes. Por lo tanto, cuando instale el soporte del mando
a distáncia, encienda la luz incluso durante el día, para poder
determinar el lugar ideal donde colocar el soporte.
El mando a distáncia
debe mantenerse fijo
mediante el gancho
que se encuentra en
Tornillos (2 piezas)
la parte inferior del
soporte. Empuje el
mando a distáncia en
la dirección indicada
Soporte del mando
en el gráfico a
a distáncia
continuación.
Mando a distáncia
Prueba de funcionamiento
Asegúrese de que el acondicionador se encuentre en
G
condiciones normales de operación mientras dure la
prueba de funcionamiento.
G Describa el funcionamiento adecuado de la unidad a su
cliente tal y como se indica en el manual de
instrucciones.
3
Herramienta para cortar
! PRECAUCIÓN
Terraja
A
Utilice una herramienta
G
R410A
Tubería de cobre
A (mm)
Herramienta de ensanchamiento rígida
1.0mm
1.0mm
1.0mm
Diámetro exterior Dinamómetro
de la tubería (kgf · cm)
6.35 (1/4")
13.7 – 18.6 (140 – 190)
Utilice detector de escapes de gas para comprobar si
9.52 (3/8")
34.3 – 44.1 (350 – 450) éstos ocurren en las junturas de las tuercas abocinadas
44.1 – 53.9 (450 – 550) tal y como se indica en la imagen a la derecha.
12.7 (1/2")
Lado con diámetro menor 19.6 – 24.5 (200 ~ 250)
6.35 (1/4")
Si ocurriese un escape de gas, tense la juntura para
Lado con diámetro mayor
9.52 (3/8") 19.6 – 24.5 (200 ~ 250)
terminar el escape. (Utilice el detector suministrado
12.7 (1/2") para R410A.)
29.4 – 34.3 (300 ~ 350)
12.3 – 15.7 (125 ~ 160)
Método de quitar cubierta eléctrica
Cubierta
eléctrica
Tornillos
AUTO
RESTART
SWITCH
G Si no puede sujetar la placa lateral debido al cordón de conexión, apriete el cordón
de conexión a la dirección del panel frontal para fijarlo.
!
G Asegúrese que los ganchos de la placa lateral se sujetan con seguridad, si no, podrian
producir escapes de agua que puede resultar en cortacircuitos o averias.
G El cordón de conexión no debe tocar la vállvula de servicio y las tuberías. (La
temperatura se aumenta durante la calefacción.)
La sección transversal del alambre
hasta 16m 1.5mm 2
hasta 15m 2.5mm 2
hasta 25m 4.0mm 2
Manera de Quitar la Cubierta Delantera
1 Quite el panel frontal.
Quite y sujete el panel frontal con ambas manos.
G
2
Después de abirir el panel frontal con ambas manos.
1 1 1 1 1 G
Desabroche el brazo derecho mientras está empujándolo hacia
2 2 2 2 2 dentro.
Resbale el panel frontal a la derecha como se muestra en el
dibujo. Luego, quítelo mientras está empujándolo a la parte
delantera.
2 Quite los filtros.
3 Quite los casquetes y los tornillos en la
parte inferior de la cubierta delantera.
Casquete
Tornillos
4 Tire la cubierta delantera hacia arriba hasta donde está situada
la parte inferior de la cubierta delantera en el deflector.
Parte inferior de la cubierta delantera
5 Quite mientras está tirando la cubierta delantera en la dirección
de la flecha como se muestra en el dibujo para soportar los
ambos lados de la cubierta delantera.
Sustracción de aire de las tuberías e Inspección de escapes de gas
Instrucciones para la utilización de una bomba de
aire para sustraer aire
Al alcanzar el indicador -101Kpa (-76cmHg)
durante el bombeo, tense esta sección al
máximo.
Como se muestra en el dibujo a la derecha,
quite el casquete del núcleo de válvula.
Luego, connecte la manguera de carga.
1
Quite el casquete de la cabeza de válvula.
Manguera de carga
Conecte el adaptador de la bomba de aire
Válvula
a la bomba de aire y conecte la manguera
de carga al adaptador.
Tense firmemente la sección de la válvula
múltipe indicada con la palabra "Hi" y
destornille completamente la sección
2 marcada como "Lo". Deje la bomba de aire
Al empezar el bombeo, afloje levemente la
funcionando durante unos 10-15 minutos
tuerca de abocinado para observar el aire
y apresúrese a tensar al máximo la sección
succionado. A continuación apriete la tuerca
"Lo" y apague la bomba. de abocinado de nuevo.
Destornille el eje de la válvula de servicio
por completo (en dos puntos) en dirección
3
contraria a las agujas del reloj, para permitir
el flujo del líquido de refrigeración (utilice
llave de apriete hexagonal).
Cabeza de válvula
Quite la manguera de carga y apriete el
casquete de la cabeza de válvula. Revise
4
la periferia del casquete si hay escapes
de agua. El trabajo ya entonces está
terminado.
Inspección de escapes de gas
ON
OFF
Conecte el
cable de tierra
Tornillos
Después quitan el tornillo
y atan ponen las cuerdas
que se unen y fijan la
cinta con el tornillo.
AUTO
RESTART
SWITCH
A B
G Investíguese la capacidad del suministro de energía y las otras características
eléctricas en el sitio de instalación. Dependiendo del modelo del acondicionador
de aire de la sala que se tenga que instalar, pídase al cliente que haga los
arreglos para el trabajo eléctrico necesario, etc.
El trabajo eléctrico incluye el trabajo de conexionado hasta la salida. En los
lugares donde las condiciones eléctricas sean malas, se recomienda el uso de
una regulación de la tensión.
IMPORTANTE
Capacidad del fusible
Fusible de acción retardada de 20A
Manera de Sujetar la Cubierta Delantera
1 1 1 1 1
Después de cubrir la cubierta delantera de la unidad, sujete bien
a la parte superior (tres puestos). Luego, revise para que el perol
ded desague esté bien sujetado. Empuje la parte central de la
1
cubierta delantera a la dirección de la flecha.
2 2 2 2 2
Fije la cubierta delantera a la parte inferior con tornillos y sujete
los casquetes.
3 3 3 3 3
Sujete el panel frontal.
G Inserte con seguridad el eje izquierdo del panel frontal al agujero
de la cubierta delantera. Luego, inserte el eje derecho como lo
del eje izquierdo.
4 4 4 4 4
Sujete los filtros que están colocados en la superficie escrita con
"FRONT UP".
G Después de sujetar los filtros, empuje el panel frontal a la parte
Deflector
de tres flechas como se muestra en el dibujo y ciérrelo.
Meter showing pressure
Cerrado
R410A
Lo Hi
Válvula múltiple
Válvula
Bomba de aire
Adaptador de
la bomba de
aire
Chásis de la válvula
de servicio
Cabeza del
núcleo de la
válvula
Llave
Cabeza de válvula
A B
Terminal de tierra
Agujero
Eje
Guía
