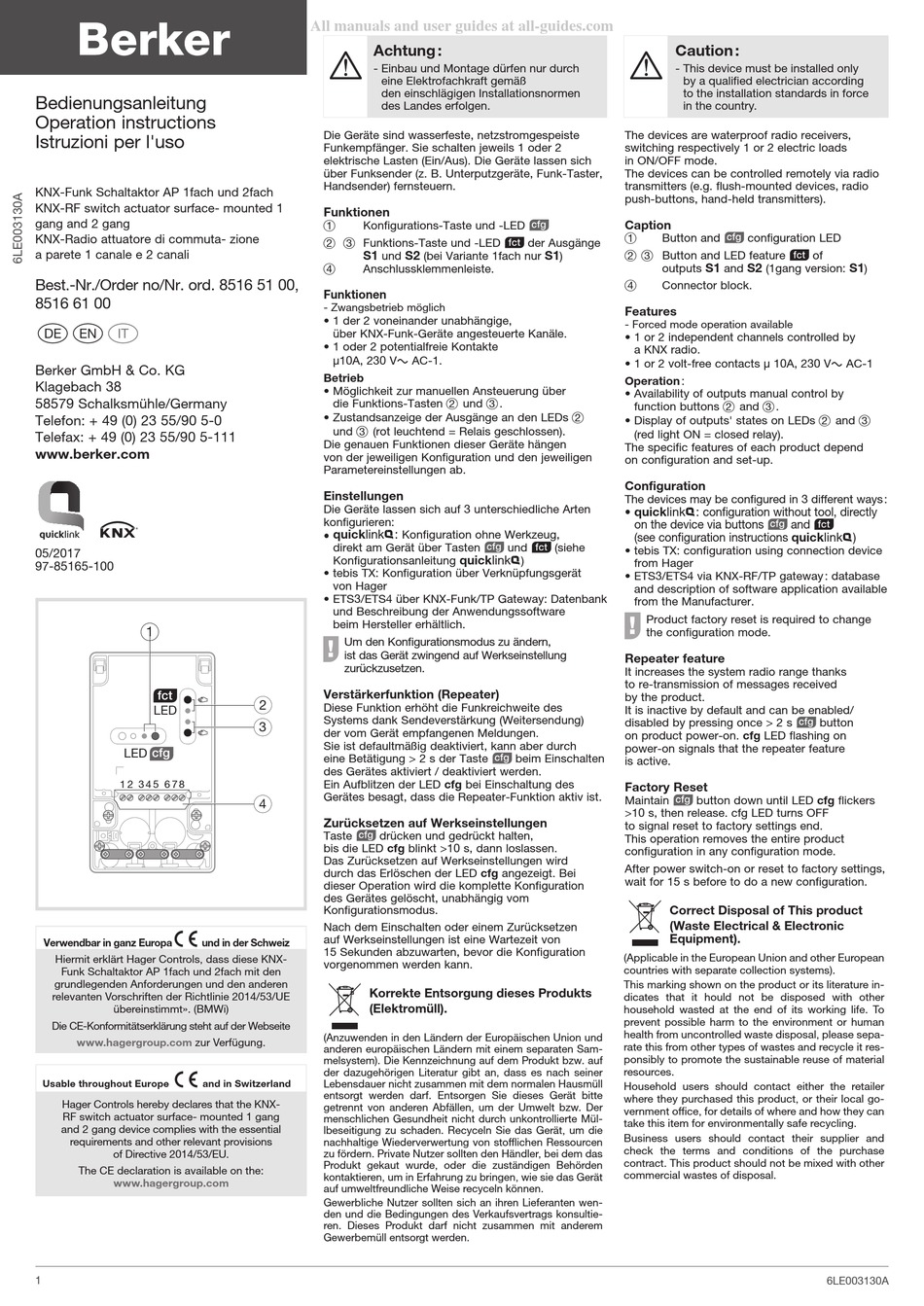

Berker 8516 51 00 Bedienungsanleitung

Bedienungsanleitung
Operation instructions
Istruzioni per l'uso

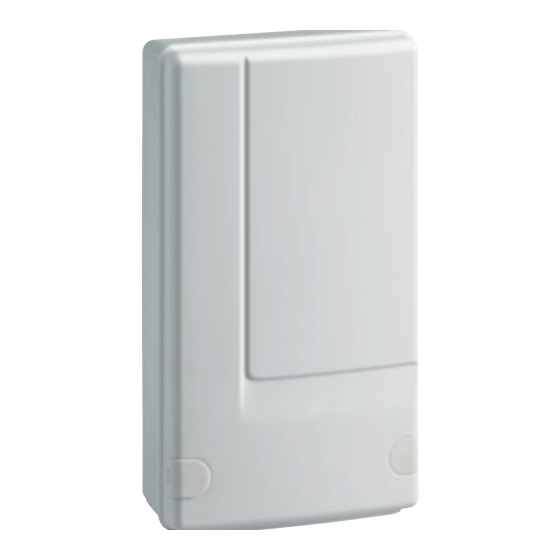

KNX-Funk Schaltaktor AP 1fach und 2fach
KNX-RF switch actuator surface- mounted 1
gang and 2 gang
KNX-Radio attuatore di commuta- zione
a parete 1 canale e 2 canali
Best.-Nr./Order no/Nr. ord. 8516 51 00,
8516 61 00
e z y
Berker GmbH & Co. KG
Klagebach 38
58579 Schalksmühle/Germany
Telefon: + 49 (0) 23 55/90 5-0
Telefax: + 49 (0) 23 55/90 5-111
www.berker.com
05/2017
97-85165-100
1
fct
LED
cfg
LED
1 2 3 4 5 6 7 8
å
Verwendbar in ganz Europa und in der Schweiz
Hiermit erklärt Hager Controls, dass diese KNX-
Funk Schaltaktor AP 1fach und 2fach mit den
grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie 2014/53/UE
übereinstimmt». (BMWi)
Die CE-Konformitätserklärung steht auf der Webseite
www.hagergroup.com zur Verfügung.
å
Usable throughout Europe and in Switzerland
Hager Controls hereby declares that the KNX-
RF switch actuator surface- mounted 1 gang
and 2 gang device complies with the essential
requirements and other relevant provisions
of Directive 2014/53/EU.
The CE declaration is available on the:
www.hagergroup.com
1
All manuals and user guides at all-guides.com
Achtung :
- Einbau und Montage dürfen nur durch
eine Elektrofachkraft gemäß
den einschlägigen Installationsnormen
des Landes erfolgen.
Die Geräte sind wasserfeste, netzstromgespeiste
Funkempfänger. Sie schalten jeweils 1 oder 2
elektrische Lasten (Ein/Aus). Die Geräte lassen sich
über Funksender (z. B. Unterputzgeräte, Funk-Taster,
Handsender) fernsteuern.
Funktionen
Konfigurations-Taste und -LED
1
Funktions-Taste und -LED
2 3
S1 S2
und (bei Variante 1fach nur
Anschlussklemmenleiste.
4
Funktionen
- Zwangsbetrieb möglich
• 1 der 2 voneinander unabhängige,
über KNX-Funk-Geräte angesteuerte Kanäle.
• 1 oder 2 potentialfreie Kontakte
μ10A, 230 V AC-1.
Betrieb
• Möglichkeit zur manuellen Ansteuerung über
die Funktions-Tasten
• Zustandsanzeige der Ausgänge an den LEDs
und (rot leuchtend = Relais geschlossen).
3
Die genauen Funktionen dieser Geräte hängen
von der jeweiligen Konfiguration und den jeweiligen
Parametereinstellungen ab.
Einstellungen
Die Geräte lassen sich auf 3 unterschiedliche Arten
konfigurieren:
• quicklink& :
Konfiguration ohne Werkzeug,
direkt am Gerät über Tasten
Konfigurationsanleitung
• tebis TX: Konfiguration über Verknüpfungsgerät
von Hager
• ETS3/ETS4 über KNX-Funk/TP Gateway: Datenbank
und Beschreibung der Anwendungssoftware
beim Hersteller erhältlich.
Um den Konfigurationsmodus zu ändern,
O
ist das Gerät zwingend auf Werkseinstellung
zurückzusetzen.
Verstärkerfunktion (Repeater)
2
Diese Funktion erhöht die Funkreichweite des
Systems dank Sendeverstärkung (Weitersendung)
3
der vom Gerät empfangenen Meldungen
Sie ist defaultmäßig deaktiviert, kann aber durch
eine Betätigung > 2 s der Taste
des Gerätes aktiviert / deaktiviert werden.
Ein Aufblitzen der LED cfg bei Einschaltung des
Gerätes besagt, dass die Repeater-Funktion aktiv ist.
4
Zurücksetzen auf Werkseinstellungen
Taste drücken und gedrückt halten,
J
bis die LED cfg blinkt >10 s, dann loslassen.
Das Zurücksetzen auf Werkseinstellungen wird
durch das Erlöschen der LED cfg angezeigt. Bei
dieser Operation wird die komplette Konfiguration
des Gerätes gelöscht, unabhängig vom
Konfigurationsmodus.
Nach dem Einschalten oder einem Zurücksetzen
auf Werkseinstellungen ist eine Wartezeit von
15 Sekunden abzuwarten, bevor die Konfiguration
vorgenommen werden kann.
Korrekte Entsorgung dieses Produkts
(Elektromüll).
(Anzuwenden in den Ländern der Europäischen Union und
anderen europäischen Ländern mit einem separaten Sam-
melsystem). Die Kennzeichnung auf dem Produkt bzw. auf
der dazugehörigen Literatur gibt an, dass es nach seiner
Lebensdauer nicht zusammen mit dem normalen Hausmüll
entsorgt werden darf. Entsorgen Sie dieses Gerät bitte
getrennt von anderen Abfällen, um der Umwelt bzw. Der
menschlichen Gesundheit nicht durch unkontrollierte Mül-
lbeseitigung zu schaden. Recyceln Sie das Gerät, um die
nachhaltige Wiederverwertung von stofflichen Ressourcen
zu fördern. Private Nutzer sollten den Händler, bei dem das
Produkt gekaut wurde, oder die zuständigen Behörden
kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät
auf umweltfreundliche Weise recyceln können.
Gewerbliche Nutzer sollten sich an ihren Lieferanten wen-
den und die Bedingungen des Verkaufsvertrags konsultie-
ren. Dieses Produkt darf nicht zusammen mit anderem
Gewerbemüll entsorgt werden.
J
der Ausgänge
K
S1
)
und .
2 3
2
und (siehe
J K
quicklink&
)
.
beim Einschalten
J
1
Caution :
- This device must be installed only
by a qualified electrician according
to the installation standards in force
in the country.
The devices are waterproof radio receivers,
switching respectively 1 or 2 electric loads
in ON/OFF mode.
The devices can be controlled remotely via radio
transmitters (e.g. flush-mounted devices, radio
push-buttons, hand-held transmitters).
Caption
Button and configuration LED
J
1
Button and LED feature
K
2 3
S1 S2
outputs and (1gang version:
Connector block.
4
Features
- Forced mode operation available
• 1 or 2 independent channels controlled by
a KNX radio.
• 1 or 2 volt-free contacts μ 10A, 230 V AC-1
Operation :
• Availability of outputs manual control by
function buttons and .
2 3
• Display of outputs' states on LEDs
(red light ON = closed relay).
The specific features of each product depend
on configuration and set-up.
Configuration
The devices may be configured in 3 different ways :
• quicklink& : configuration without tool, directly
on the device via buttons and K
J
(see configuration instructions quicklink& )
• tebis TX: configuration using connection device
from Hager
• ETS3/ETS4 via KNX-RF/TP gateway : database
and description of software application available
from the Manufacturer.
Product factory reset is required to change
O
the configuration mode.
Repeater feature
It increases the system radio range thanks
to re-transmission of messages received
by the product.
It is inactive by default and can be enabled/
disabled by pressing once > 2 s
J
on product power-on. cfg LED flashing on
power-on signals that the repeater feature
is active.
Factory Reset
Maintain button down until LED cfg flickers
J
>10 s, then release. cfg LED turns OFF
to signal reset to factory settings end.
This operation removes the entire product
configuration in any configuration mode.
After power switch-on or reset to factory settings,
wait for 15 s before to do a new configuration.
Correct Disposal of This product
(Waste Electrical & Electronic
Equipment).
(Applicable in the European Union and other European
countries with separate collection systems).
This marking shown on the product or its literature in-
dicates that it hould not be disposed with other
household wasted at the end of its working life. To
prevent possible harm to the environment or human
health from uncontrolled waste disposal, please sepa-
rate this from other types of wastes and recycle it res-
ponsibly to promote the sustainable reuse of material
resources.
Household users should contact either the retailer
where they purchased this product, or their local go-
vernment office, for details of where and how they can
take this item for environmentally safe recycling.
Business users should contact their supplier and
check the terms and conditions of the purchase
contract. This product should not be mixed with other
commercial wastes of disposal.
of
S1
)
and
2 3
button
6LE003130A
