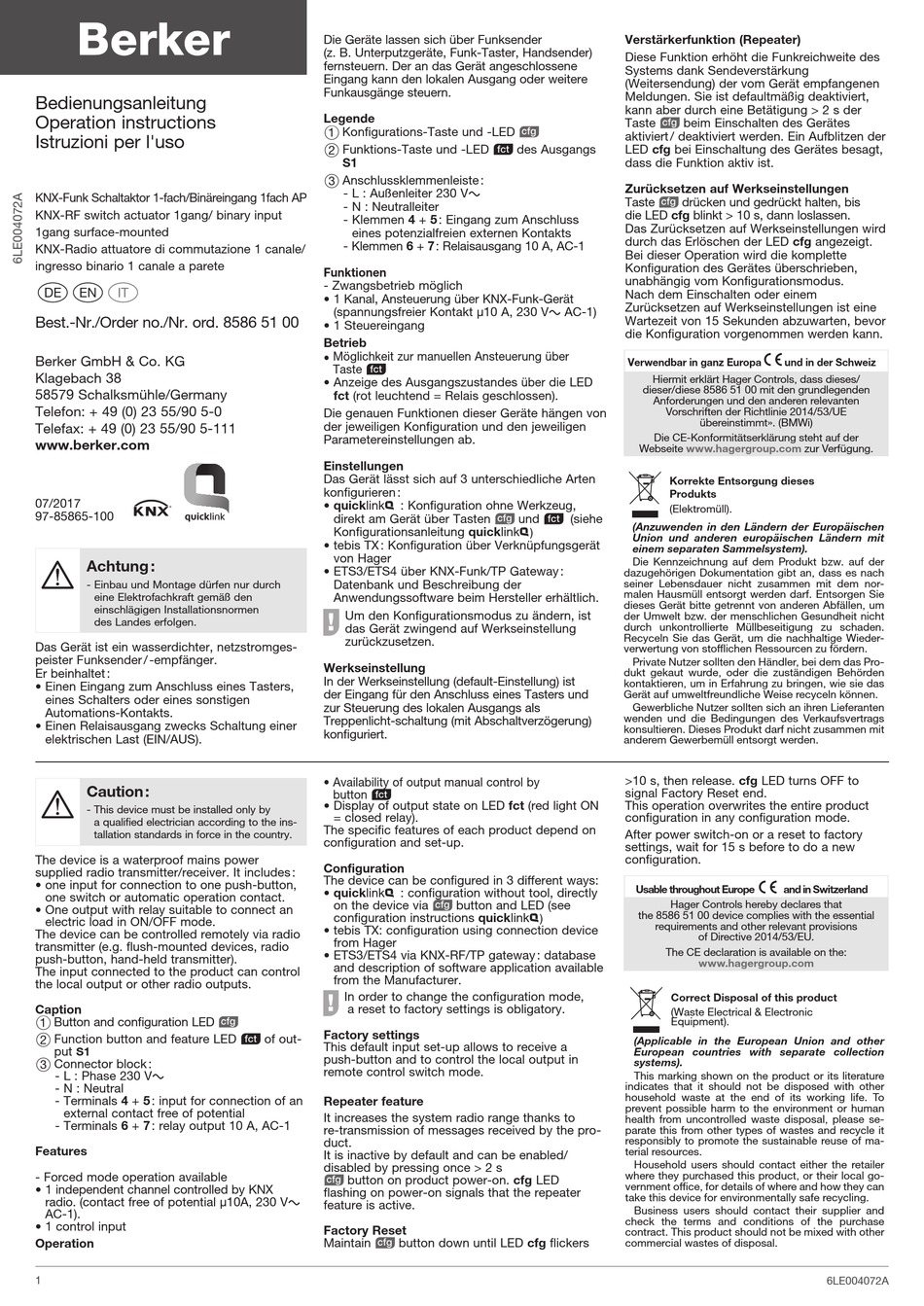

Berker 8586 51 00 Bedienungsanleitung

Bedienungsanleitung
Operation instructions
Istruzioni per l'uso
KNX-Funk Schaltaktor 1-fach/Binäreingang 1fach AP
KNX-RF switch actuator 1gang/ binary input
1gang surface-mounted
KNX-Radio attuatore di commutazione 1 canale/
ingresso binario 1 canale a parete
e z y
Best.-Nr./Order no./Nr. ord. 8586 51 00
Berker GmbH & Co. KG
Klagebach 38
58579 Schalksmühle/Germany
Telefon: + 49 (0) 23 55/90 5-0
Telefax: + 49 (0) 23 55/90 5-111
www.berker.com
07/2017
97-85865-100
Achtung :
- Einbau und Montage dürfen nur durch
eine Elektrofachkraft gemäß den
einschlägigen Installationsnormen
des Landes erfolgen.
Das Gerät ist ein wasserdichter, netzstromges-
peister Funksender / -empfänger.
Er beinhaltet :
• Einen Eingang zum Anschluss eines Tasters,
eines Schalters oder eines sonstigen
Automations-Kontakts.
• Einen Relaisausgang zwecks Schaltung einer
elektrischen Last (EIN/AUS).
Caution :
- This device must be installed only by
a qualified electrician according to the ins-
tallation standards in force in the country.
The device is a waterproof mains power
supplied radio transmitter/receiver. It includes :
• one input for connection to one push-button,
one switch or automatic operation contact.
• One output with relay suitable to connect an
electric load in ON/OFF mode.
The device can be controlled remotely via radio
transmitter (e.g. flush-mounted devices, radio
push-button, hand-held transmitter).
The input connected to the product can control
the local output or other radio outputs.
Caption
Button and configuration LED
1
Function button and feature LED K of out-
2
put
S1
Connector block :
3
- L : Phase 230 VM
- N : Neutral
- Terminals 4 + 5 : input for connection of an
external contact free of potential
- Terminals 6 + 7 : relay output 10 A, AC-1
Features
- Forced mode operation available
• 1 independent channel controlled by KNX
radio. (contact free of potential µ10A, 230 VM
AC-1).
• 1 control input
Operation
1
Die Geräte lassen sich über Funksender
(z. B. Unterputzgeräte, Funk-Taster, Handsender)
fernsteuern. Der an das Gerät angeschlossene
Eingang kann den lokalen Ausgang oder weitere
Funkausgänge steuern.
Legende
Konfigurations-Taste und -LED
1
Funktions-Taste und -LED K des Ausgangs
2
S1
Anschlussklemmenleiste :
3
- L : Außenleiter 230 VM
- N : Neutralleiter
- Klemmen 4 + 5 : Eingang zum Anschluss
eines potenzialfreien externen Kontakts
- Klemmen 6 + 7 : Relaisausgang 10 A, AC-1
Funktionen
- Zwangsbetrieb möglich
• 1 Kanal, Ansteuerung über KNX-Funk-Gerät
(spannungsfreier Kontakt µ10 A, 230 VM AC-1)
• 1 Steuereingang
Betrieb
•  M öglichkeit zur manuellen Ansteuerung über
Taste K
• Anzeige des Ausgangszustandes über die LED
fct (rot leuchtend = Relais geschlossen).
Die genauen Funktionen dieser Geräte hängen von
der jeweiligen Konfiguration und den jeweiligen
Parametereinstellungen ab.
Einstellungen
Das Gerät lässt sich auf 3 unterschiedliche Arten
konfigurieren :
• quicklink& : Konfiguration ohne Werkzeug,
direkt am Gerät über Tasten
Konfigurationsanleitung quicklink&
• tebis TX : Konfiguration über Verknüpfungsgerät
von Hager
• ETS3/ETS4 über KNX-Funk/TP Gateway :
Datenbank und Beschreibung der
Anwendungssoftware beim Hersteller erhältlich.
Um den Konfigurationsmodus zu ändern, ist
O
das Gerät zwingend auf Werkseinstellung
zurückzusetzen.
Werkseinstellung
In der Werkseinstellung (default-Einstellung) ist
der Eingang für den Anschluss eines Tasters und
zur Steuerung des lokalen Ausgangs als
Treppenlicht-schaltung (mit Abschaltverzögerung)
konfiguriert.
• Availability of output manual control by
button K
• Display of output state on LED fct (red light ON
= closed relay).
The specific features of each product depend on
configuration and set-up.
Configuration
The device can be configured in 3 different ways:
• quicklink& : configuration without tool, directly
on the device via
configuration instructions quicklink&
• tebis TX: configuration using connection device
from Hager
• ETS3/ETS4 via KNX-RF/TP gateway : database
and description of software application available
from the Manufacturer.
I n order to change the configuration mode,
O
a reset to factory settings is obligatory.
J
Factory settings
This default input set-up allows to receive a
push-button and to control the local output in
remote control switch mode.
Repeater feature
It increases the system radio range thanks to
re-transmission of messages received by the pro-
duct.
It is inactive by default and can be enabled/
disabled by pressing once > 2 s
button on product power-on. cfg LED
J
flashing on power-on signals that the repeater
feature is active.
Factory Reset
Maintain
J
J
und K (siehe
J
)
button and LED (see
J
)
button down until LED cfg flickers
Verstärkerfunktion (Repeater)
Diese Funktion erhöht die Funkreichweite des
Systems dank Sendeverstärkung
(Weitersendung) der vom Gerät empfangenen
Meldungen. Sie ist defaultmäßig deaktiviert,
kann aber durch eine Betätigung > 2 s der
Taste beim Einschalten des Gerätes
J
aktiviert / deaktiviert werden. Ein Aufblitzen der
LED cfg bei Einschaltung des Gerätes besagt,
dass die Funktion aktiv ist.
Zurücksetzen auf Werkseinstellungen
Taste drücken und gedrückt halten, bis
J
die LED cfg blinkt > 10 s, dann loslassen.
Das Zurücksetzen auf Werkseinstellungen wird
durch das Erlöschen der LED cfg angezeigt.
Bei dieser Operation wird die komplette
Konfiguration des Gerätes überschrieben,
unabhängig vom Konfigurationsmodus.
Nach dem Einschalten oder einem
Zurücksetzen auf Werkseinstellungen ist eine
Wartezeit von 15 Sekunden abzuwarten, bevor
die Konfiguration vorgenommen werden kann.
å
Verwendbar in ganz Europa und in der Schweiz
Hiermit erklärt Hager Controls, dass dieses/
dieser/diese 8586 51 00 mit den grundlegenden
Anforderungen und den anderen relevanten
Vorschriften der Richtlinie 2014/53/UE
übereinstimmt». (BMWi)
Die CE-Konformitätserklärung steht auf der
Webseite www.hagergroup.com
Korrekte Entsorgung dieses
Produkts
(Elektromüll).
(Anzuwenden in den Ländern der Europäischen
Union und anderen europäischen Ländern mit
einem separaten Sammelsystem).
Die Kennzeichnung auf dem Produkt bzw. auf der
dazugehörigen Dokumentation gibt an, dass es nach
seiner Lebensdauer nicht zusammen mit dem nor-
malen Hausmüll entsorgt werden darf. Entsorgen Sie
dieses Gerät bitte getrennt von anderen Abfällen, um
der Umwelt bzw. der menschlichen Gesundheit nicht
durch unkontrollierte Müllbeseitigung zu schaden.
Recyceln Sie das Gerät, um die nachhaltige Wieder-
verwertung von stofflichen Ressourcen zu fördern.
Private Nutzer sollten den Händler, bei dem das Pro-
dukt gekaut wurde, oder die zuständigen Behörden
kontaktieren, um in Erfahrung zu bringen, wie sie das
Gerät auf umweltfreundliche Weise recyceln können.
Gewerbliche Nutzer sollten sich an ihren Lieferanten
wenden und die Bedingungen des Verkaufsvertrags
konsultieren. Dieses Produkt darf nicht zusammen mit
anderem Gewerbemüll entsorgt werden.
>10 s, then release. cfg LED turns OFF to
signal Factory Reset end.
This operation overwrites the entire product
configuration in any configuration mode.
After power switch-on or a reset to factory
settings, wait for 15 s before to do a new
configuration.
å
Usable throughout Europe and in Switzerland
Hager Controls hereby declares that
the 8586 51 00 device complies with the essential
requirements and other relevant provisions
of Directive 2014/53/EU.
The CE declaration is available on the:
www.hagergroup.com
Correct Disposal of this product
(Waste Electrical & Electronic
Equipment).
(Applicable in the European Union and other
European countries with separate collection
systems).
This marking shown on the product or its literature
indicates that it should not be disposed with other
household waste at the end of its working life. To
prevent possible harm to the environment or human
health from uncontrolled waste disposal, please se-
parate this from other types of wastes and recycle it
responsibly to promote the sustainable reuse of ma-
terial resources.
Household users should contact either the retailer
where they purchased this product, or their local go-
vernment office, for details of where and how they can
take this device for environmentally safe recycling.
Business users should contact their supplier and
check the terms and conditions of the purchase
contract. This product should not be mixed with other
commercial wastes of disposal.
zur Verfügung.
