2844 01
Montage- und Bedienungsanleitung
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachtung der Anleitung können Schäden am Gerät, Brand oder andere Gefah-
ren auftreten.

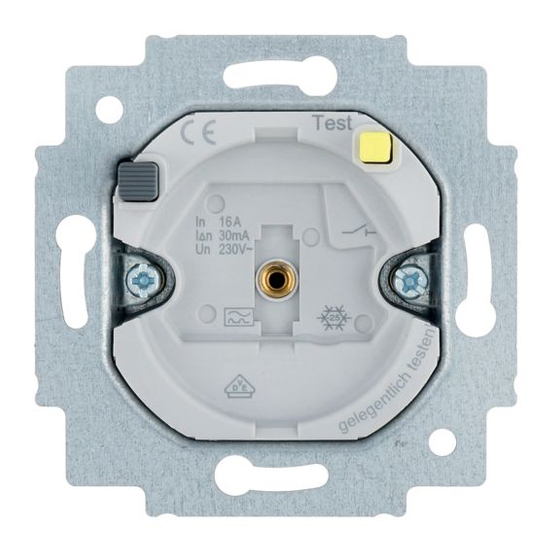

Funktion
Der FI-Schutzschalter wird zum Schutz von Personen vor elektrischen Fehlerströmen einge-
setzt.
Der FI-Schutzschalter ist eine ortsfeste Schutzein richtung mit spannungsunabhängiger
Fehlerstrom auslösung im Sinne der VDE 0664.
Die FI-geschützten Abgangsleiter (siehe auch Bild 5) dienen dem Anschluss von Steckdosen
oder sonstigen Verbrauchern.
Der Fehlerstromschutz umfasst alle Geräte und Leitung en, die an den FI-Schutzschalter ange-
schlossen sind.
Die Elektroinstallation bis hin zum Gerät ist nicht geschützt.
Bedienung
Betriebsbereitschaft herstellen
Drucktaster ((a), Bild 1) drücken.
6LE002820A
(a)
(b)

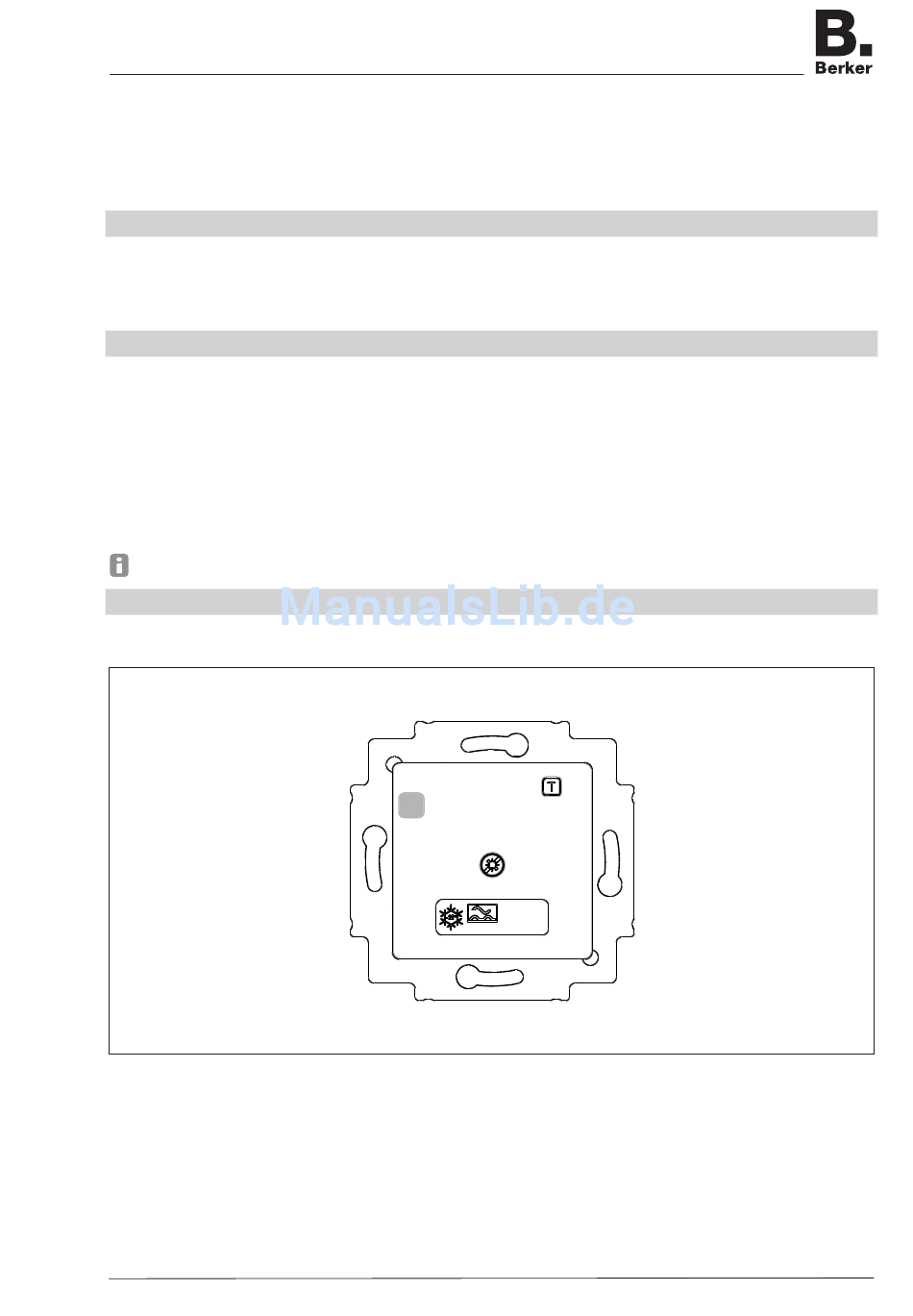

Bild 1
Seite 1/5
01-2017
