Bedienungsanleitung

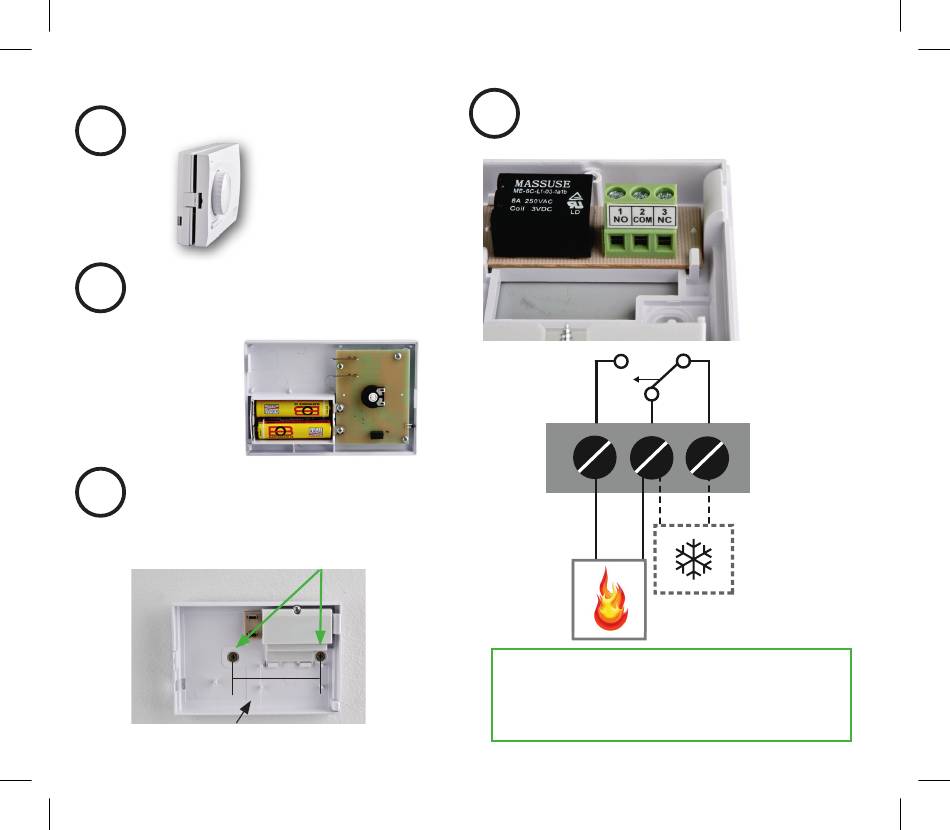

Die Thermostatabdeckung öffnen.
1
Die richtige Polarität der Batterien
2
(+/-) überprüfen und das Isolierpa-
pier vom Batteriekontakt entfernen.
-
+
WANDMONTAGE – hinteres Thermo-
3
statgehäuse mittels Schrauben an der
Wand befestigen – diese in die hierfür
vorgesehenen Bohrungen eindrehen.
60 mm
Mittenabstand für die Installation (in KU/KP68)
ANSCHLUSS AN DEN KESSEL – den
4
Thermostat gemäß dem Schaltplan an
den Kessel anschließen.
ZAP
1
2
KESSEL:
bei geschaltetem
Thermostat
sind die
Klemmen
1 und 2
verbunden
Die Installation von PT01 ist von
einer Person mit entsprechender
elektrotechnischer Qualifi kation
durchzuführen.
potentialfreie
(spannungslose)
Kontakte
3
KÜHLUNG:
bei geschalte-
tem Thermo-
stat sind die
Klemmen 2
und 3 verbun-
den
