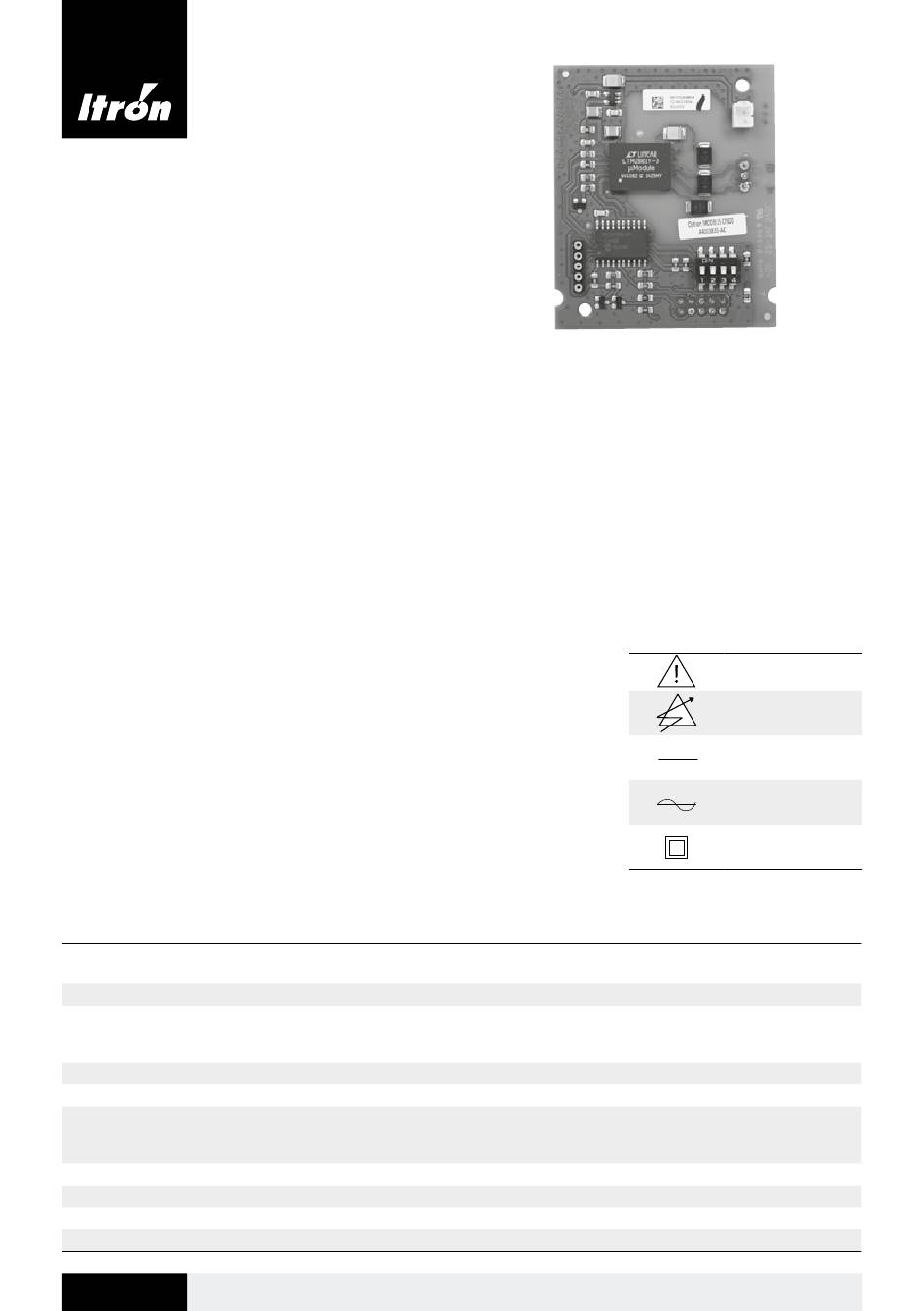

Optionskarte Modbus
für CF800
Installations – und Bedienungsanleitung
Einführung
Wärme- bzw. Kältezähler der Baureihe CF800 können mit einer Optionskarte zur Kommunikation über den Modbus in der
Betriebsart RTU RS485 ausgestattet werden. Diese Optionskarte ModBus wird an Steckplatz 1 installiert, die Optionskarte
COMIO in Steckplatz 2 des CF800 kann weiterverwendet werden.
Sicherheitshinweise
• Wärmezähler werden bei hohen Temperaturen und Spannungen betrieben. Bei
unsachgemäßer Handhabung während der Montage besteht die Gefahr von
gesundheitlichen Schäden!
• Das Öffnen der Rechenwerke, die Installation und Inbetriebnahme darf nur von
autorisiertem Fachpersonal erfolgen
• Vor dem Öffnen der Rechenwerke und während der Installation muss die
Netzspannungsversorgung abgeschaltet und vom Netz getrennt sein.
Technische Spezifikation
Spannungsversorgung
Optionskarte
Stromaufnahme
Ausgang
Betriebsart
Übertragungsgeschwindigkeit
Datenformat
CE-Kompatibilität
Modbus Funktionen
Modbus Format
Abschluss-Widerstand
Betriebstemperatur
Lager-Temperatur
Relative Luftfeuchte
Anschlussleitung
INSTALLATION
3.6 V-12 V DC (wird vom Rechenwerk bereitgestellt)
< 35 mA, 120 mA während einer Modbus Kommunikation
RS 485 RTU, verpolungssicher, bis zu 32 Endgeräte pro RS485 Schleife (2-Leiter), Adressraum 1 -247
1 Leiterpaar (2-Adern), Halb-Duplex
2400, 4800, 9600, 19200 bits/s
8 Datenbits, 1 Stoppbit, keine Parität (MODBUS RTU)
EN 60950, EN 61000-6.2, EN 61000-6.3
Funktionen 08 und 03
IEEE 32 bit, MSB, Reihenfolge der Bytes 1, 2, 3,4
120 Ω, mit Schalter (nur 1 Abschluss-Widerstand zulässig in RS485-Schleife)
+5 °C ... +55 °C
-10 °C ... +60 °C
< 95 %
< Leiterquerschnitt 0,2-1 mm²
Gefahr
Achtung:
Stromschlag-Gefahr
Gleichspannung
Wechselspannung
Doppelt
Schutzisoliert
