Vue d'ensemble
Sortie RS 485 Modbus D+
D- sur le bornier d CF 800
Borne 24 = D+ ou( A)
Borne 25 = D –ou (B)
Connexion vers le CF
Paramétrage du compteur CF
Le compteur CF doit avoir les paramètres Mbus suivants :
Vitesse de Communication = 2400 bauds, Adresse primaire Mbus = Adresse Modbus souhaitée (1- 247)
(Réglable par bouton poussoir sur le CF)
Trame Mbus par défaut configurée sur la trame 00=trame Challenger (Réglable avec le logiciel CFCS et la prise optique)
Vitesse Mbus Afficheur Niveau 2

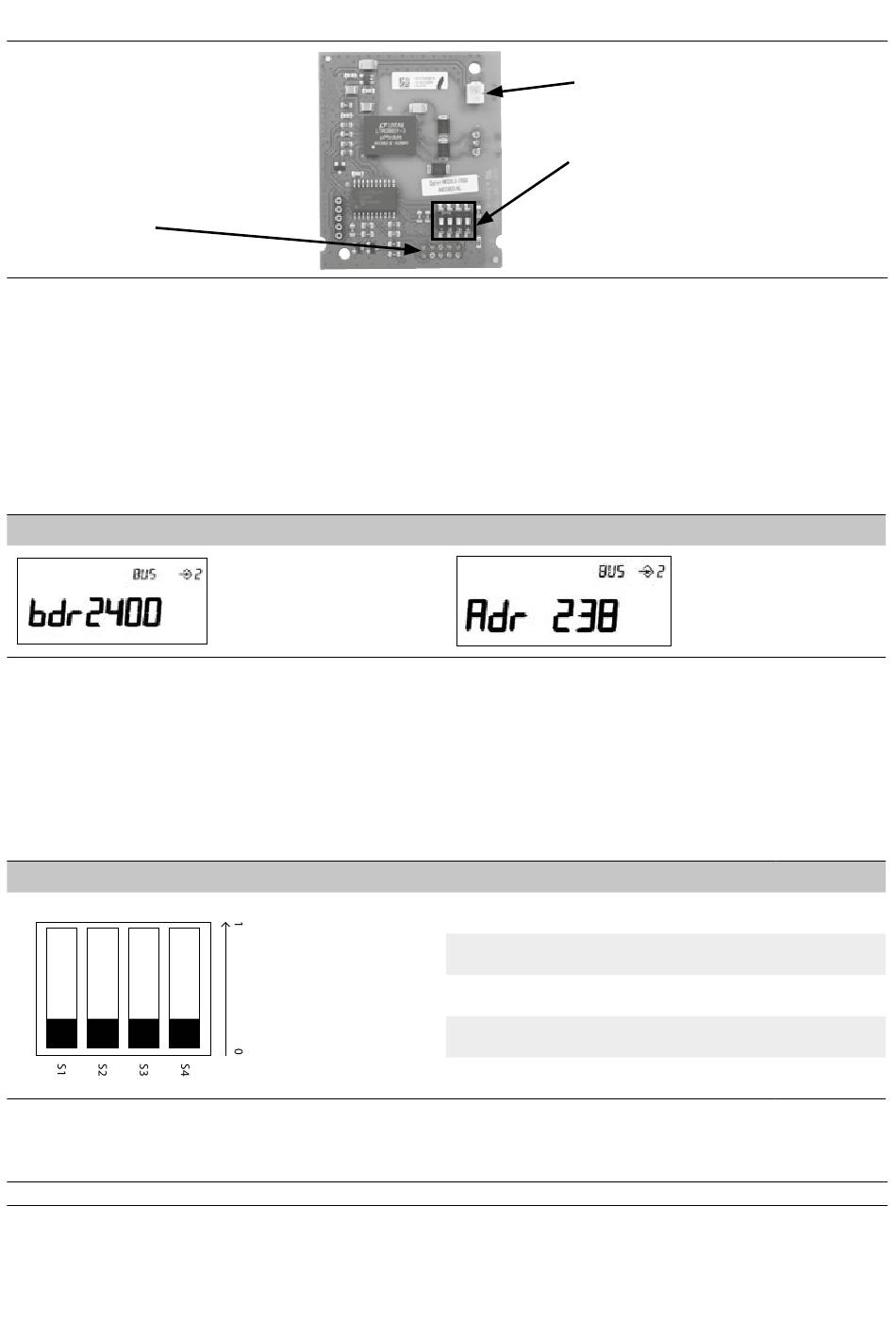

Paramétrage de la Carte Modbus
Régler la vitesse de communication Modbus avec les micros switches
L'adresse Modbus de la carte est la valeur de l'adresse primaire Mbus du compteur de 1-247
R 120 ohm S4 =1
Références commerciales
62780 00006
Carte Modbus pour CF800
Connecteur Alimentation (Vers le CF Heat rf 2 fils)
Résistance terminaison S4
Switch réglage vitesse de communication S1 S2
Une résistance de 120 ohms et une seule doit
être placée sur la boucle RS485
Adresse Mbus Afficheur Niveau 2
Vitesse de communication Modbus
2400 bd
4800 bd
9600 bd
19200 bd
S1
S2
1
1
0
1
1
0
0
0
