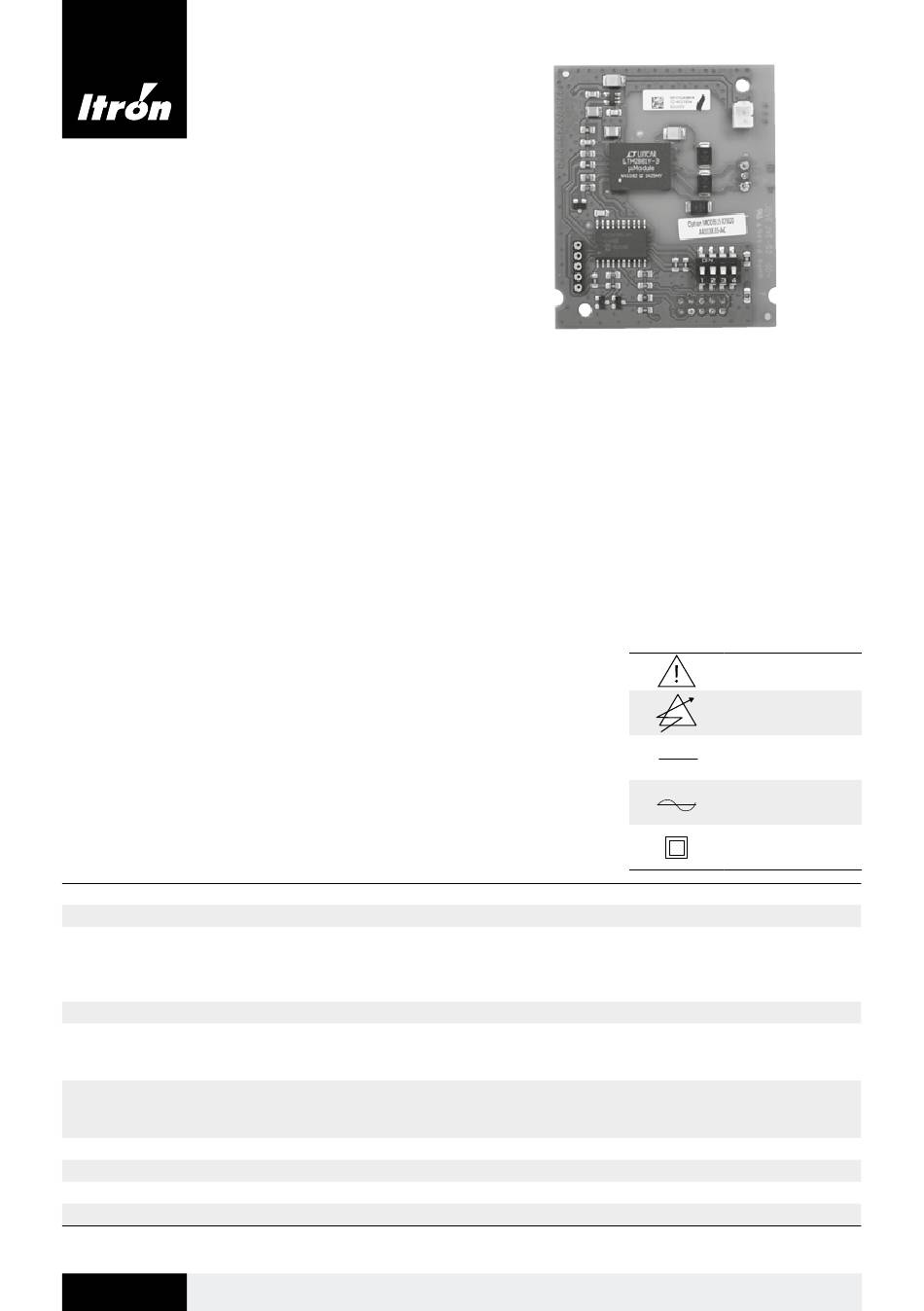

Carte de communication
Modbus pour CF 800
Manuel d'installation
Introduction
La gamme de compteur d'énergie thermique CF 800 peut être équipée d'une carte de communication au format Modbus RTU
RS 485. La carte Modbus prend l'emplacement 1 sur le CF 800 la carte COMIO reste disponible.
Précautions de sécurité
• Les intégrateurs d'énergie opèrent à haute température et à haute tension et peuvent
provoquer des dommages physiques sévères.
• Seule une personne habilitée peut ouvrir l'intégrateur d'énergie et installer/configurer
le produit.
• Il faut toujours travailler hors tension, alimentation générale sur arrêt.
• Toujours couper l'alimentation secteur avant d'ouvrir et manipuler le produit
Caractéristiques Techniques
Tension Alimentation
Courant
Sortie
Mode
Vitesse
Format
Compatibilité CE
Commande Modbus
Format Modbus
Résistance terminaison
Température de stockage
Température en service
Humidité Relative
Section des conducteurs
INSTALLATION
3,6 V-12 V DC
< 35 mA, 120 mA en communication Modbus
RS 485 RTU protégée contre les inversions de polarité avec 32 esclaves au maximum par boucle
RS485 (adresse : 1 -247)
2 fils, Différentiel Half-Duplex
2400, 4800, 9600, 19200 bits/s
8 data bit 1 stop bit sans parité (MODBUS RTU)
EN 60950
EN 61000-6.2
EN 61000-6.3
Fonctions 08 et 03
IEE 32 bits MSB ordre des octets 1, 2, 3, 4.
120 Ohm avec interrupteur
-10 °C ... +60 °C
+5 °C ... +55 °C
< 95 %
< 0,2-1 mm²
Danger potentiel
Attention risques de
chocs
Courant continu
Courant alternatif
Double isolation
