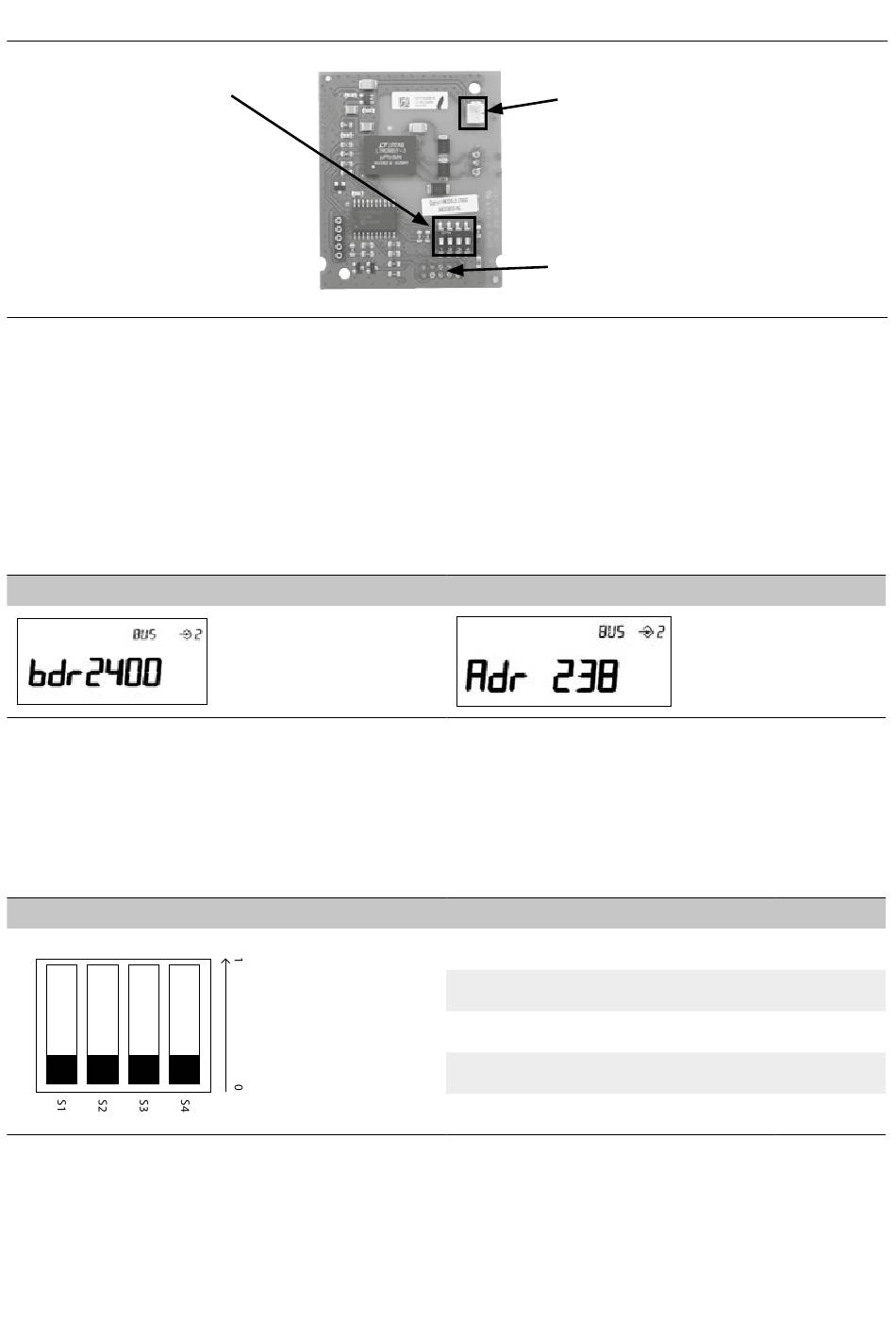

Überblick
S1, S2: Einstellung der Baudrate
S4: 120Ω Widerstand Aktiv / Inaktiv
Ausgang RS 485 Modbus
A: D+ = Anschlussklemme 24
B: D – = Anschlussklemme 25
an dem CF 800 Klemmenblock
Konfiguration des Rechenwerkes CF800
Folgende M-Bus Einstellungen sind für die Funktion der Modbus-Karte erforderlich:
• Baudrate: 2400 baud*
• M-Bus-Primäradresse: 1- 247 (benötigte Modbus-Adresse)*
• M-Bus Datenrahmen 00 (= Standarddatensatz für CF-Rechenwerke)**
Kontrolle der Einstellungen im LCD (Level 2) Baudrate
*Einstellbar mit Drucktaster direkt am Rechenwerk (siehe Bed.-Anleitung Rechenwerk) oder per CFCS-Software.
**Standarddatensatz voreingestellt. Kann mit CFCS-Software parametriert werden, falls verstellt.
Konfiguration der Modbus-Optionskarte
Einstellung der Baudrate und des Abschlusswiderstandes mit Micro-Schaltern S1, S2 und S4:
R 120 aktiv S4 =1
Zur Änderung der Parameter (Adresse oder Schalterstellung) die Optionskarte Modbus von seiner Spannungsversorgung
trennen, Änderung vornehmen und anschließend wieder mit Spannung versorgen (Änderung der Parameter erfordert zur
Datenübernahme einen Neustart der Optionskarte).
Bestellnummern
Spannungsversorgung vom
Netzmodul
(2 polige Steckverbindung)
Verbindungsstecker zum Rechenwerk
M-Bus Primäradresse
Baudrate Modbus
Schalter
2400 bd
4800 bd
9600 bd
19200 bd
S1
S2
1
1
0
1
1
0
0
0
