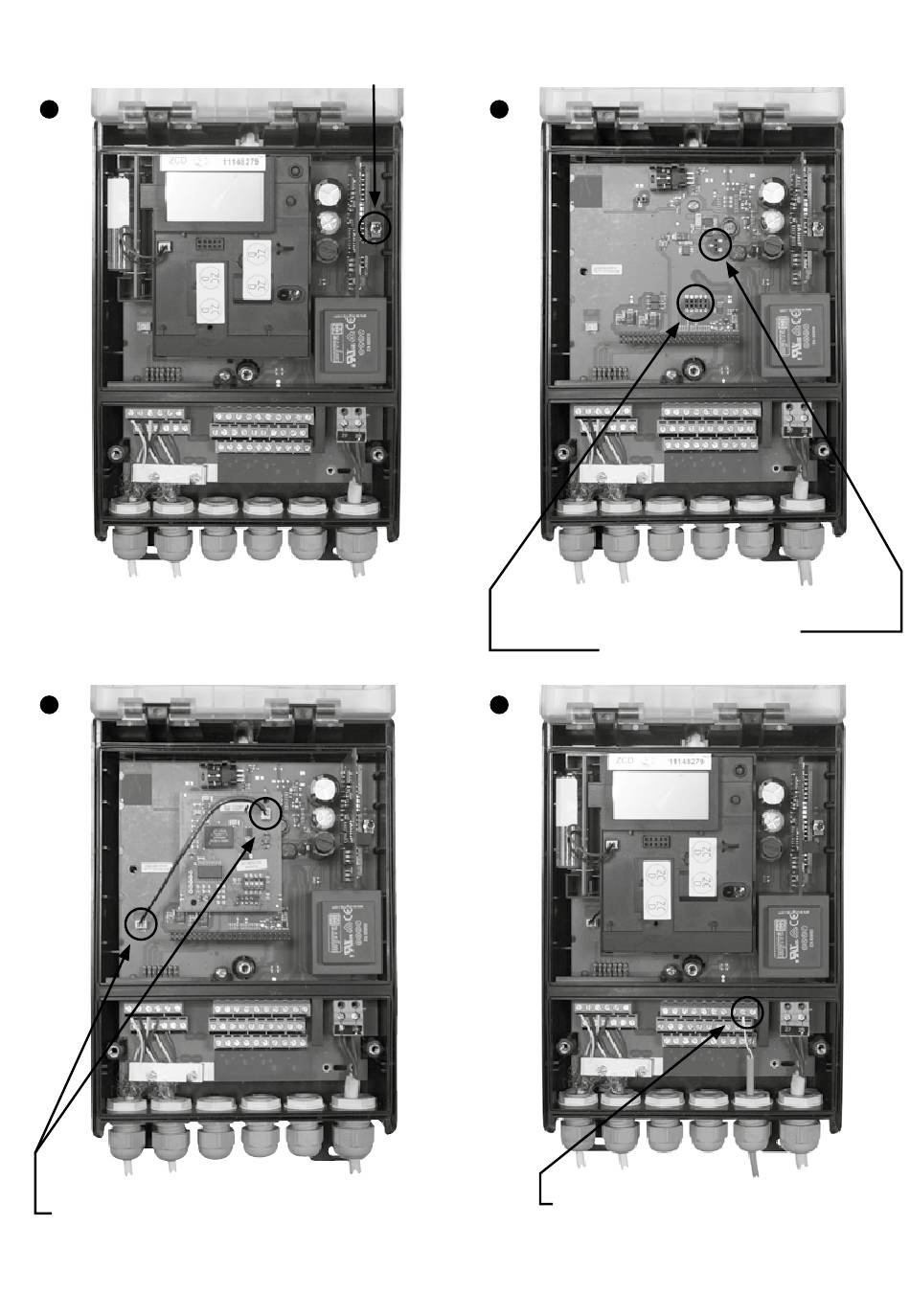

Installation der Modbus-Optionskarte ins Rechenwerk CF800
Ein- / Aus-Schalter Netzversorgung Rechenwerk und COMIO
1
Metrologische Einheit entnehmen, um die ModBus-Karte
in den darunterliegenden Steckplatz 1 zu installieren.
3
Spannungsversorgung der Modbus-Karte vom
"Supply RF" Steckverbinder (2-adriges Kabel)
Die Werte ggf. zusätzlich angeschlossener Wasserzähler werden ebenfalls über den ModBus übertragen!
2
Beim Einstecken der Optionskarte darauf achten,
dass die Steckverbindungen
korrekt kontaktiert werden
4
Modbus Anschlussklemmen des
CF800 Terminal 24 = D -
Terminal 25 = D+
