| Beschreibung der einzelnen Apps des eMS home – Dashboard
Beschreibung der einzelnen Apps des eMS home

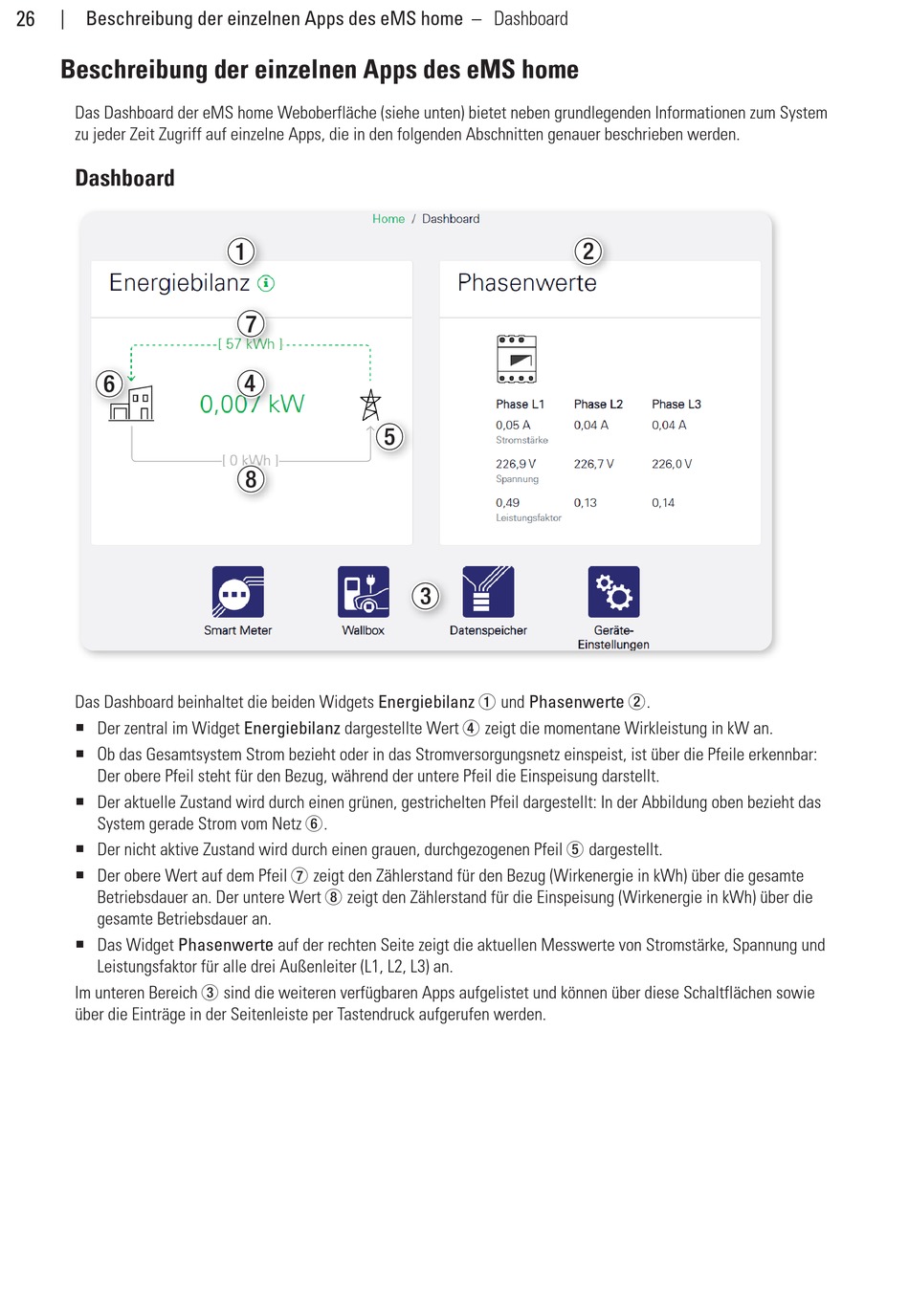

Das Dashboard der eMS home Weboberfläche (siehe unten) bietet neben grundlegenden Informationen zum System
zu jeder Zeit Zugriff auf einzelne Apps, die in den folgenden Abschnitten genauer beschrieben werden.
Dashboard
Das Dashboard beinhaltet die beiden Widgets Energiebilanz 1 und Phasenwerte 2.
ƒ Der zentral im Widget Energiebilanz dargestellte Wert 4 zeigt die momentane Wirkleistung in kW an.
ƒ Ob das Gesamtsystem Strom bezieht oder in das Stromversorgungsnetz einspeist, ist über die Pfeile erkennbar:
Der obere Pfeil steht für den Bezug, während der untere Pfeil die Einspeisung darstellt.
ƒ Der aktuelle Zustand wird durch einen grünen, gestrichelten Pfeil dargestellt: In der Abbildung oben bezieht das
System gerade Strom vom Netz 6.
ƒ Der nicht aktive Zustand wird durch einen grauen, durchgezogenen Pfeil 5 dargestellt.
ƒ Der obere Wert auf dem Pfeil 7 zeigt den Zählerstand für den Bezug (Wirkenergie in kWh) über die gesamte
Betriebsdauer an. Der untere Wert 8 zeigt den Zählerstand für die Einspeisung (Wirkenergie in kWh) über die
gesamte Betriebsdauer an.
ƒ Das Widget Phasenwerte auf der rechten Seite zeigt die aktuellen Messwerte von Stromstärke, Spannung und
Leistungsfaktor für alle drei Außenleiter (L1, L2, L3) an.
Im unteren Bereich 3 sind die weiteren verfügbaren Apps aufgelistet und können über diese Schaltflächen sowie
über die Einträge in der Seitenleiste per Tastendruck aufgerufen werden.
