ABL eMS home Benutzerhandbuch Seite 14

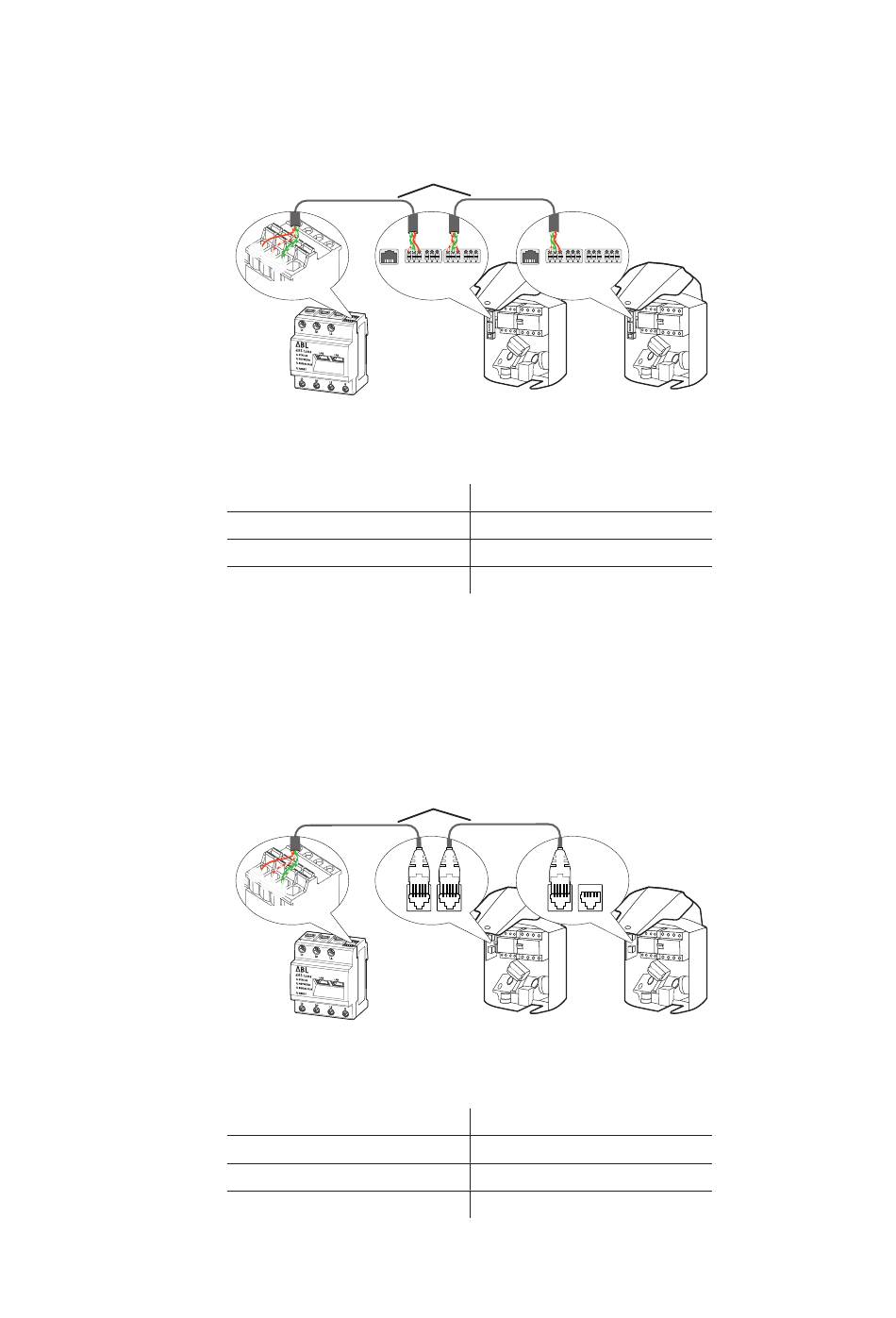

14 | Systeminstallation – Busverdrahtung der Wallboxen und des eMS home
ƒ Die Farbzuordnung zwischen den Datenleitungen und den Kontakten evcc/rfid A, evcc/rfid B und evcc/rfid M
an den Federklemmen muss in jeder Wallbox im System identisch sein und darf in keinem Fall verändert werden.
ƒ Die Datenleitung der vorherigen Wallbox wird an der linken Federklemme angeschlossen, die Datenleitung für die
nachfolgende Wallbox wird mit der rechten Federklemme verbunden.
ƒ Schließen Sie die Datenleitung so an dem RS485-Stecker des eMS home an, dass die folgende Zuordnung zur
Federklemme in der ersten Wallbox eingehalten wird (siehe auch „PIN-Zuordnung im System" auf Seite 49):
Busverdrahtung über E2I-Schnittstelle
Für die Busverdrahtung über die E2I-Schnittstellen (Fertigung ab Mitte 2021) gilt grundsätzlich Folgendes:
ƒ Die Datenleitung wird in den Wallboxen über RJ45-Stecker an den internen Schnittstellen angeschlossen.
ƒ Bei vorkonfektionierten Kabeln mit RJ45-Steckern ist die Farbzuordnung innerhalb der Datenleitungen bereits
vorgegeben. In diesem Fall muss die Zuordnung auf die RS485-Klemme der eMS home gemäß der untenstehen-
den Zuordnung adaptiert werden.
ƒ Sofern Sie Datenleitungen selbst konfektionieren möchten, orientieren Sie sich ebenfalls an der folgenden Zuord-
nung (siehe auch „PIN-Zuordnung im System" auf Seite 49):
Datenkabel
4
3 2
evcc/rfid
A M B
eMS home
RS485-Klemme (eMS home)
Pin 3
Pin 4
Pin 2
Datenkabel
4
3 2
eMS home
RS485-Klemme (eMS home)
Pin 3
Pin 4
Pin 2
meter evcc/rfid meter evcc/rfid meter evcc/rfid
A M B A M B A M B A M B A M B A M B
Wallbox 1
Federklemme eMH1
Pin A
Pin B
Pin M
Wallbox 1
Pins E2I-Schnittstelle eMH1
1
2
3 & 6
meter
A M B
Wallbox X
Wallbox X
