18

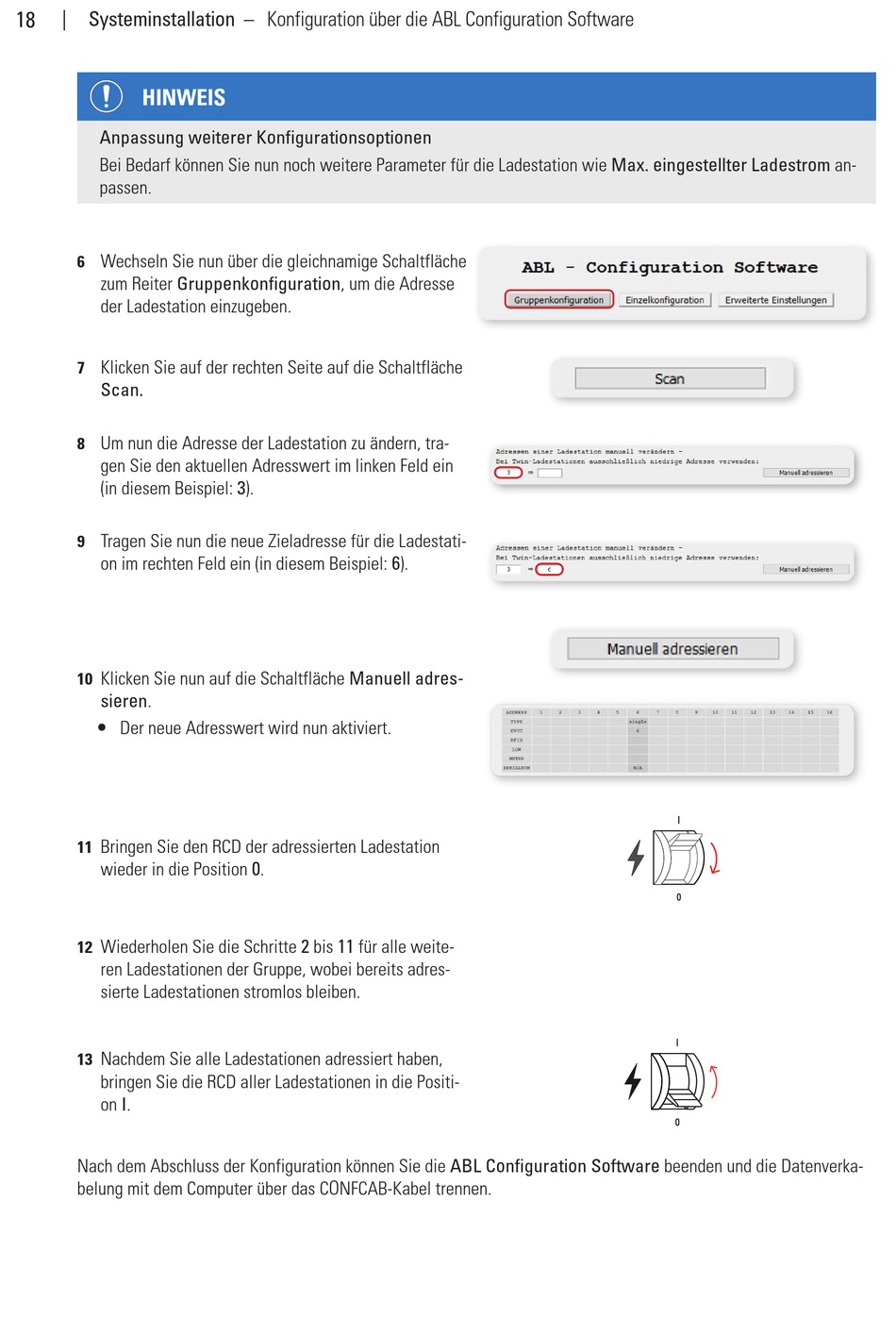

| Systeminstallation – Konfiguration über die ABL Configuration Software
HINWEIS
Anpassung weiterer Konfigurationsoptionen
Bei Bedarf können Sie nun noch weitere Parameter für die Ladestation wie Max. eingestellter Ladestrom an-
passen.
Wechseln Sie nun über die gleichnamige Schaltfläche
6
zum Reiter Gruppenkonfiguration, um die Adresse
der Ladestation einzugeben.
Klicken Sie auf der rechten Seite auf die Schaltfläche
7
Scan.
Um nun die Adresse der Ladestation zu ändern, tra-
8
gen Sie den aktuellen Adresswert im linken Feld ein
(in diesem Beispiel: 3).
Tragen Sie nun die neue Zieladresse für die Ladestati-
9
on im rechten Feld ein (in diesem Beispiel: 6).
Klicken Sie nun auf die Schaltfläche Manuell adres-
10
sieren.
y Der neue Adresswert wird nun aktiviert.
Bringen Sie den RCD der adressierten Ladestation
11
wieder in die Position 0.
Wiederholen Sie die Schritte 2 bis 11 für alle weite-
12
ren Ladestationen der Gruppe, wobei bereits adres-
sierte Ladestationen stromlos bleiben.
Nachdem Sie alle Ladestationen adressiert haben,
13
bringen Sie die RCD aller Ladestationen in die Positi-
on I.
Nach dem Abschluss der Konfiguration können Sie die ABL Configuration Software beenden und die Datenverka-
belung mit dem Computer über das CONFCAB-Kabel trennen.
