- Seite 1 Energy Management System eMS home Benutzerhandbuch Artikelnummer: 0301675_DE_a...
-
Seite 2: Kontakt
| Kontakt Kontakt ABL GmbH Albert-Büttner-Straße 11 91207 Lauf an der Pegnitz Deutschland +49 (0) 9123 188-0 +49 (0) 9123 188-188 info@abl.de www.ablmobility.de Customer Service +49 (0) 9123 188-0 service@abl.de www.ablmobility.de/de/service/support/ Revision: 0301675_DE_a, Stand: 21.01.22... -
Seite 3: Inhaltsverzeichnis
Messung mit Stromwandlern Busverdrahtung der Wallboxen und des eMS home Terminierung der Datenleitungen Einrichtung der Wallboxen Verkabelung mit dem Computer Konfiguration über die ABL Configuration Software Inbetriebnahme des eMS home Starten der Weboberfläche des eMS home Aufbau der Weboberfläche Überprüfung und Aktualisierung der Geräte-Firmware... - Seite 4 | Inhaltsverzeichnis FAQs – Häufig gestellte Fragen Entsorgungshinweise Urheberrecht & Copyright...
-
Seite 5: Technische Zusatzinformationen
System home werden technische Zusatzinformationen benötigt, die in eigenen Dokumenten vorliegen. Die technischen Daten des Energy Management System home sowie der Wallboxen eMH1 sind zudem in produkt- spezifischen Datenblättern kompakt zusammengefasst. Sie können diese Dokumente über den folgenden Link von der ABL-Webseite herunterladen: https://www.ablmobility.de/de/service/downloads.php HINWEIS Darstellung der Zusatzinformationen auf einem Computer, Tablet oder Smartphone Die technischen Zusatzinformationen werden im Portable Document Format (PDF) bereitgestellt. -
Seite 6: Einleitung - Allgemein
| Einleitung – Allgemein Einleitung Allgemein Diese Anleitung beschreibt alle Arbeitsschritte zur Installation und/oder Bedienung des vorliegenden Produkts. Für eine schnelle Orientierung sind bestimmte Textpassagen speziell formatiert. ► Beschreibungen einer abgeschlossenen Handlung sind mit einem Dreieck gekennzeichnet. ƒ Beschreibungen, die gleichwertige Optionen aufführen, sind durch Aufzählungszeichen gekennzeichnet. Beschreibungen, die Bedienschritte aufführen, sind chronologisch nummeriert. -
Seite 7: Identifikation Des Ems Home
Auf der Verpackung des eMS home befindet sich ein weiteres Typenschild mit allgemeinen Informationen wie der Produkt- und Seriennummer. Allerdings sind hier keine Zugangsdaten für die Kommunikation des integrierten Webservers des eMS home mit einem Computer hinterlegt. Verpackungsschild H:\_Key Acoount\ABL\Branding\ABL_Etiketten mit Anpassungen_18Nov2021.docx / 23.11.21 / Ober, Claudia Seite 1 von 1... -

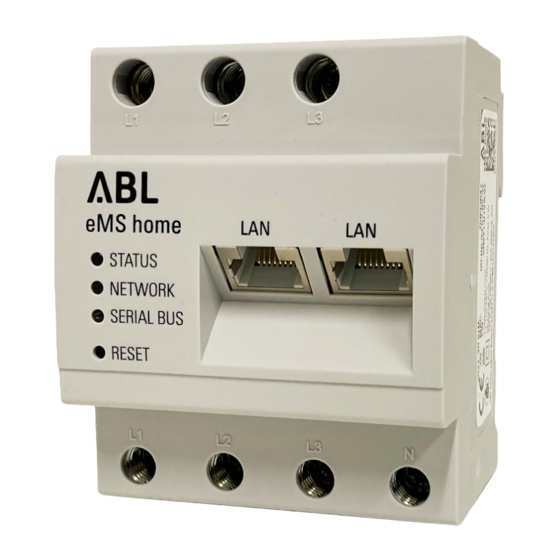

Seite 8: Anschlüsse Und Bedienelemente
| Einleitung – Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Nummer Bezeichnung Ausgänge Außenleiter L1, L2, L3 Anschluss RS485 A Anschluss RS485 B 2 × LAN-Anschluss Neutralleiter N Eingänge Außenleiter L1, L2, L3 Reset-Taste Serial-Bus-LED für RS485-Bus Netzwerk-LED Status-LED... -
Seite 9: Einleitung - Rs485-Schnittstellen
Einleitung – RS485-Schnittstellen | RS485-Schnittstellen Auf der Oberseite des eMS home befinden sich zwei RS485-Schnittstellen ( ), die zur Kommunikation mit den Wallboxen eMH1 dienen. Für die RS485-Schnittstellen gelten folgende Vorgaben: Anforderung an das Datenkabel ƒ Nennspannung/Aderisolierung: 300 V RMS ƒ Kabelquerschnitt: 0,25 bis 1,5 mm² ƒ... -
Seite 10: Systeminstallation
| Systeminstallation – Phasenrotation Systeminstallation Das Energy Management System eMS home kann zur Steuerung von bis zu sechs Wallboxen eMH1 genutzt werden. Die Installation der Wallbox eMH1 wird in der zugehörigen Installationsanleitung ausführlich beschrieben. Sie finden diese Installationsanleitung unter: https://www.ablmobility.de/de/service/downloads.php Phasenrotation Für eine korrekte Funktion des Systems muss die Phasenrotation bei der Installation der Wallboxen nach dem folgen- den Schema eingerichtet werden: Wallbox... -
Seite 11: Elektrischer Anschluss Des Ems Home Bei Direkter Messung Ohne Stromwandler
Gehen Sie wie folgt vor: Montieren Sie das eMS home auf einer Hutschiene. Verbraucher y Haken Sie das eMS home an der Oberkante der Hutschiene ein und drücken Sie es an, bis es einrastet. eMS home eMS home als STATUS Netzbezugs- und NETWORK SERIAL BUS Netz ein speisezähler... -
Seite 12: Elektrischer Anschluss Des Ems Home Bei Indirekter Messung Mit Stromwandlern
Sicherung 3 x 10/16 A Schließen Sie an jeden Stromwandler je ein Kabel für die Sekundärstrommessung an den Anschlüssen k/s1 und I/s2 an. eMS home y Beachten Sie den zulässigen Anschlussquerschnitt des eMS home (siehe „Technische Daten“ auf Seite 48). I/s2 Schließen Sie die Anschlusskabel für die Strommes-... -
Seite 13: Busverdrahtung Der Wallboxen Und Des Ems Home
ACHTUNG! Wichtiger Hinweis zum Einstecken des RS485-Steckers im eMS home Bitte beachten Sie, dass der RS485-Stecker erst nach der Konfiguration in der ABL Configuration Software (siehe ab Seite 17) im eMS home eingesteckt werden darf: Andernfalls kann es zu Problemen bei der Kommu- nikation im System kommen. - Seite 14 | Systeminstallation – Busverdrahtung der Wallboxen und des eMS home ƒ Die Farbzuordnung zwischen den Datenleitungen und den Kontakten evcc/rfid A, evcc/rfid B und evcc/rfid M an den Federklemmen muss in jeder Wallbox im System identisch sein und darf in keinem Fall verändert werden. ƒ...
-
Seite 15: Systeminstallation - Terminierung Der Datenleitungen
Bereich Service > Alle Downloads > Software > Configuration Software als Down- load zur Verfügung steht. Dazu stellen Sie im Anschluss an die mechanische und elektrische Installation der Wallbo- xen eine Datenverbindung zwischen dem Computer, auf dem die ABL Configuration Software installiert ist, und der Bus-Schnittstelle der Wallboxen her. -
Seite 16: Verkabelung Mit Dem Computer
| Systeminstallation – Verkabelung mit dem Computer Verkabelung mit dem Computer Für die Verkabelung zwischen der Wallbox eMH1 und einem Windows-PC benötigen Sie das als Zubehör erhältliche Konfigurationskit CONFCAB, das die Modbus-Schnittstellen der Wallbox auf den USB-Anschluss des Computers um- setzt. -
Seite 17: Konfiguration Über Die Abl Configuration Software
Konfiguration über die ABL Configuration Software Nachdem Sie die Verkabelung zwischen Wallbox(en) und Computer eingerichtet haben, können Sie mit der Konfigura- tion der Wallboxen in der ABL Configuration Software beginnen. Gehen Sie wie folgt vor, um den Betriebsmodus der Wallboxen einzustellen. - Seite 18 Ladestationen stromlos bleiben. Nachdem Sie alle Ladestationen adressiert haben, bringen Sie die RCD aller Ladestationen in die Positi- on I. Nach dem Abschluss der Konfiguration können Sie die ABL Configuration Software beenden und die Datenverka- belung mit dem Computer über das CONFCAB-Kabel trennen.
-
Seite 19: Inbetriebnahme Des Ems Home
Systeminstallation – Inbetriebnahme des eMS home | Inbetriebnahme des eMS home Nach der Adressierung und Einrichtung der Wallboxen können Sie die Verkabelung der Datenleitungen zwischen dem eMS home und den Wallboxen abschließen, indem Sie den RS485-Stecker im eMS home einsetzen, und danach das eMS home über einen PC/Laptop in Betrieb nehmen. Gehen Sie dazu wie folgt vor: Schließen und verriegeln Sie alle Wallboxen eMH1 im System. -
Seite 20: Starten Der Weboberfläche Des Ems Home
| Systeminstallation – Starten der Weboberfläche des eMS home Schließen Sie das andere Ende des Netzwerkkabels (direkt oder über einen Router/Switch) an einem PC/ Laptop an. Verbinden Sie den Hausanschluss wieder mit dem Stromnetz. y Die LEDs des eMS home leuchten während des Startvorgangs. -
Seite 21: Systeminstallation - Aufbau Der Weboberfläche
Systeminstallation – Aufbau der Weboberfläche | ► Geben Sie im Anmeldefenster das werkseitig vergebene Passwort ein, um sich am eMS home anzumelden. Sie finden das Passwort auf dem seitlich am eMS home angebrachten bzw. dem im Lieferumfang enthaltenen Typenschild (siehe Seite 7). Aufbau der Weboberfläche Nach dem erfolgreichen Anmelden erscheint die Weboberfläche des eMS home. -
Seite 22: Überprüfung Und Aktualisierung Der Geräte-Firmware
| Systeminstallation – Überprüfung und Aktualisierung der Geräte-Firmware HINWEIS Shortcut-Schaltfläche zur Navigation Durch Anklicken der Schaltfläche ABL in der rechten oberen Ecke der Webanwendung können Sie zu jeder Zeit direkt zum Dashboard zurückkehren. Überprüfung und Aktualisierung der Geräte-Firmware Für einen ordnungsgemäßen Betrieb wird empfohlen, die interne Software (Firmware) des eMS home in re- gelmäßigen Abständen zu überprüfen und ggf. -
Seite 23: Einrichtung Über Die Ems Home Weboberfläche
Klicken Sie auf die Schaltfläche AKTUALISIEREN, um die Firmware in das eMS home zu übertragen. Bestätigen Sie den folgenden Dialog, um die Firmware zu installieren: Nach der Installation wird das eMS home neu gestartet und die Weboberfläche automatisch neu geladen. - Seite 24 Wiederholen Sie die Schritte 7 bis 9 für jede weitere Wallbox, die Sie dem System hinzufügen möchten. ƒ Achten Sie darauf, dass die Wallbox ID (Adressnummer aus der ABL Configuration Software) fortlaufend vergeben sein muss. Andernfalls kann keine fehlerfreie Kommunikation zugesichert werden.
- Seite 25 Systeminstallation – Einrichtung über die eMS home Weboberfläche | Fügen Sie nach diesem Prinzip alle (maximal sechs) Wallboxen hinzu: Wenn sie in der Spalte Status mit einem grünen Haken dargestellt werden, ist die Kom- munikation mit dem eMS home korrekt eingerichtet. Klicken Sie abschließend auf den Pfeil auf der rechten Seite, um die Einstellungen zu verlassen und zur App Wallbox zurückzukehren.
-
Seite 26: Beschreibung Der Einzelnen Apps Des Ems Home - Dashboard
| Beschreibung der einzelnen Apps des eMS home – Dashboard Beschreibung der einzelnen Apps des eMS home Das Dashboard der eMS home Weboberfläche (siehe unten) bietet neben grundlegenden Informationen zum System zu jeder Zeit Zugriff auf einzelne Apps, die in den folgenden Abschnitten genauer beschrieben werden. Dashboard Das Dashboard beinhaltet die beiden Widgets Energiebilanz 1 und Phasenwerte 2. -
Seite 27: Meldungen - App Health Check
Beschreibung der einzelnen Apps des eMS home – Meldungen – App Health Check | Meldungen – App Health Check Beschreibung Die App Health-Check verwaltet zentral Meldungen 1, die von den Apps an den Benutzer gesendet werden. Falls ungelesene Nachrichten vorhanden sind, wird die Anzahl der ungelesenen Nachrichten in rot auf dem Glockensymbol angezeigt. -
Seite 28: Einstellungen
| Beschreibung der einzelnen Apps des eMS home – Meldungen – App Health Check Einstellungen Die Einstellungen zur Konfiguration der App Health-Check können über einen Klick auf die Schaltfläche mit dem Zahnradsymbol 6 geöffnet werden. Der E-Mail-Export kann aktiviert (E-Mail-Export aktiviert 1) werden, sobald die E-Mail-Einstellungen in den Gerä- te-Einstellungen (siehe Kapitel „App Geräte-Einstellungen“... -
Seite 29: App Smart Meter
Beschreibung der einzelnen Apps des eMS home – App Smart Meter | App Smart Meter Das im Widget Wirkleistung 1 dargestellte Liniendiagramm zeigt einen Kurzzeittrend des Gesamtbetrags der Wirk- leistung über die drei einzelnen Phasen an. Die in der App angezeigten Leistungswerte werden beim Bezug mit einem (+) und bei Einspeisung mit einem (-) gekennzeichnet. -
Seite 30: Beschreibung Der Einzelnen Apps Des Ems Home - App Wallbox
| Beschreibung der einzelnen Apps des eMS home – App Wallbox App Wallbox In der App Wallbox wird der aktuelle Status aller angeschlossenen Ladeeinrichtungen angezeigt. Für jede Ladeeinrichtung wird eine Grafik zur Visualisierung des Status samt Pause-Button angezeigt. Darüber wird der Name der Ladeeinrichtung sowie ein Info-Button i angezeigt, der eine Detailansicht öffnet. Mögliche Statusangaben Es wurde bisher keine Ladeeinrichtung eingerichtet (siehe „Einrichtung über Keine Ladeeinrichtung... -
Seite 31: Detailansicht
Beschreibung der einzelnen Apps des eMS home – App Wallbox | Detailansicht Für jede angeschlossene Ladeeinrichtung kann durch einen Klick auf den Info-Button i eine Detailansicht geöffnet werden. Hier gibt es drei Abschnitte: Hier wird der Status der Ladeeinrichtung in Textform aufgeführt. Status Hier finden sich Messwerte zum aktuellen Ladevorgang: Aktueller Ladevorgang... -
Seite 32: Gesamtladeleistung
| Beschreibung der einzelnen Apps des eMS home – App Wallbox eingespeist würde. Mit diesem Modus kann der Eigenverbrauch des produzierten Stroms erhöht werden. Es kann jedoch sein, dass der Ladevorgang dadurch deutlich länger dauert, da z. B. auf ausreichend Sonneneinstrahlung gewartet werden muss. - Seite 33 Über das Symbol Papierkorb kann eine Ladeeinrichtung entfernt werden. Hinzufügen einer ABL-Ladeeinrichtung Der Dialog zum Hinzufügen einer ABL-Ladeeinrichtung beinhaltet ein Eingabefeld für den frei wählbaren Namen (1-20 Zeichen), ein Menü für die Auswahl der Modbus-Schnittstelle (RS485 A oder RS485 B) sowie ein Eingabefeld für die Wallbox ID der Ladeeinrichtung (1-6).
-
Seite 34: Überlastschutz
| Beschreibung der einzelnen Apps des eMS home – App Wallbox Editieren einer ABL-Ladeeinrichtung In diesem Fenster kann die Konfiguration einer ABL-Ladeeinrichtung geändert werden. Es lassen sich sowohl der Name als auch die Modbus-Einstellungen (Modbus-Schnittstelle und Wallbox ID) ändern. Durch einen Klick auf OK werden die Änderungen gespeichert und das Fenster schließt sich. -
Seite 35: App Datenspeicher
Beschreibung der einzelnen Apps des eMS home – App Datenspeicher | App Datenspeicher Beschreibung Die App Datenspeicher ermöglicht die fortlaufende Speicherung und Anzeige sämtlicher Energie- und Leistungs- werte des eMS home in verschiedenen Intervallen und ist standardmäßig aktiviert. ƒ Zusätzlich werden für die Leistungswerte das Minimum, das Maximum sowie der Durchschnittswert ermittelt und für die jeweiligen Intervalle gespeichert. - Seite 36 | Beschreibung der einzelnen Apps des eMS home – App Datenspeicher Energiewerte Das Widget Energiewerte ermöglicht die Anzeige einer Auswahl von Energiewerten für Verbrauch und Einspeisung mit dem entsprechenden OBIS-Code auf Tagesbasis. Datenquelle Zur Auswahl stehen folgende Datenquellen 1: ƒ Smart-Meter ƒ Sensoren (diese Funktion wird aktuell nicht unterstützt) ƒ...
-
Seite 37: Manueller Datenexport
Beschreibung der einzelnen Apps des eMS home – App Datenspeicher | Manueller Datenexport Über das Widget Manueller Datenexport können die gespeicherten Daten des eMS home einschließlich der Werte für die Sensoren aus der Datenbank in eine CSV-Datei exportiert werden. Die zeitliche Auflösung 3 der exportierten Werte ergibt sich aus dem gewählten Zeitraum, der mit den Feldern Von 1 und Bis 2 definiert wird. -
Seite 38: Export-Einstellungen
| Beschreibung der einzelnen Apps des eMS home – App Datenspeicher Export-Einstellungen Das Widget Export-Einstellungen dient zur Konfiguration des automatischen Exports der gespeicherten Energiewer- te im CSV-Format. Zeitplan Im Bereich Zeitplan kann das Sendeintervall 2 und die Auflösung 3 der exportierten Datei ausgewählt werden. Je nach gewähltem Sendeintervall kann eine zugehörige Auflösung ausgewählt werden: Sendeintervall Wählbare Auflösung... -
Seite 39: E-Mail-Export-Einstellungen
Beschreibung der einzelnen Apps des eMS home – App Geräte-Einstellungen Als zusätzliche Option lässt sich im Feld Unterverzeichnis 7 ein Pfad für die Speicherung der Daten auf dem FTP- Server angeben. E-Mail-Export-Einstellungen Der E-Mail-Export kann aktiviert (E-Mail-Export aktiviert ) werden, sobald die E-Mail-Einstellungen in den Gerä- te-Einstellungen (siehe Kapitel „App Geräte-Einstellungen“... -
Seite 40: System Information
| Beschreibung der einzelnen Apps des eMS home – App Geräte-Einstellungen Systeminformation Dieses Widget enthält allgemeine Systeminformationen sowie Informationen über den aktuellen Status des eMS home. Folgende Details werden angezeigt: ƒ Produktname ƒ Version der installierten Firmware ƒ Seriennummer des eMS home ƒ Aktuelle CPU-Last ƒ... -
Seite 41: Netzwerkeinstellungen
Beschreibung der einzelnen Apps des eMS home – App Geräte-Einstellungen Netzwerkeinstellungen Das Widget Netzwerkeinstellungen bietet Zugriff auf alle Konfigurationseinstellungen, um das eMS home in das lokale Netzwerk zu integrieren. Der Hostname 1 ist die eindeutige Bezeichnung des eMS home im Netzwerk. Er ist frei wählbar und darf Groß- buchstaben, Kleinbuchstaben, Ziffern und Bindestriche enthalten. - Seite 42 | Beschreibung der einzelnen Apps des eMS home – App Geräte-Einstellungen FTP-Einstellungen In diesem Widget können Einstellungen zur Nutzung von FTP vorgenommen werden. Es gibt folgende Konfigurations- felder 1: ƒ Protokoll: Auswahl zwischen FTP und SFTP, Aktivierung des Passive Mode ƒ Server: Adresse oder IP des FTP-Servers ƒ...
-
Seite 43: E-Mail-Einstellungen
Beschreibung der einzelnen Apps des eMS home – App Geräte-Einstellungen E-Mail-Einstellungen In diesem Widget können Einstellungen für den E-Mail-Versand vorgenommen werden. Es gibt folgende Konfigurati- onsfelder 1: ƒ E-Mail-Adresse: Empfänger der E-Mails ƒ SMTP-Server: SMTP-Server, der die E-Mails versendet ƒ Port: Port des SMTP-Servers ƒ... - Seite 44 | Beschreibung der einzelnen Apps des eMS home – App Geräte-Einstellungen Es werden folgende Provider unterstützt: ƒ Gmail ƒ GMX ƒ Web.de ƒ T-Online.de ƒ AOL Die Unterstützung weiterer Provider kann unter Umständen abweichen. Bitte informieren Sie sich zur Anbindung des eMS home bei Ihrem Provider.
-
Seite 45: Serielle Schnittstellen
Beschreibung der einzelnen Apps des eMS home – App Geräte-Einstellungen Serielle Schnittstellen In diesem Widget werden Statusinformationen der seriellen Schnittstellen angezeigt. Diese können entweder frei oder durch eine bestimmte App belegt sein, deren Name 1 hier angezeigt wird. Die weitere Konfiguration der seriel- len Schnittstelle erfolgt in der angegebenen App. - Seite 46 | Beschreibung der einzelnen Apps des eMS home – App Geräte-Einstellungen Gerät In diesem Widget können allgemeine Einstellungen vorgenommen werden. Datum und Uhrzeit 1 Es ist wichtig, stets die Zeitzone zu setzen, damit z. B. Datumsgrenzen oder Sommer-/Winterzeitregelungen der loka- len Zeitzone vom System korrekt berücksichtigt werden. Falls das System nicht mit dem Internet verbunden ist oder keine automatische Zeitsynchronisation verwendet wer- den soll, besteht die Möglichkeit, die Zeit manuell zu setzen.
-
Seite 47: Geräte-Firmware Aktualisieren
Beschreibung der einzelnen Apps des eMS home – App Geräte-Einstellungen Gerät auf Auslieferungszustand zurücksetzen 3 Mit einem Klick auf ZURÜCKSETZEN und der darauf folgenden Bestätigung mit JA wird das Gerät in den Ausliefe- rungszustand zurückversetzt. Dabei werden sämtliche Messdaten sowie Einstellungen unwiederbringlich gelöscht. Nachdem das Gerät zurück in den Auslieferungszustand versetzt und neugestartet wurde, ist eine erneute Anmel- dung mit dem Werkspasswort für die Weboberfläche erforderlich (siehe Abschnitt „Starten der Weboberfläche des eMS home“... -
Seite 48: Anhang - Technische Daten
| Anhang – Technische Daten Anhang Technische Daten Allgemein 2 × LAN (10/100 Mbit) Schnittstellen 2 × RS485 (Halbduplex, max. 115.200 Baud) Schutzklasse Schutzart IP2X 10 – 25 mm² * Anschlussquerschnitt gemäß DIN EN 60204 *Mechanisch: 1,5 – 25 mm² (z. B. für den Anschluss von externen Stromwandlern) Anzugsdrehmoment für Schraubklemmen 2,0 Nm Gewicht 0,3 kg Abmessungen 88 × 70 × 65 mm... -
Seite 49: Betrieb Des Ems Home Bei 55 °C Umgebungstemperatur
ƒ Der Leitungsquerschnitt muss abhängig von der Kabelstrecke von der für die Installation zuständigen Elektro- fachkraft entsprechend angepasst werden. ƒ Die Länge der Datenleitungen innerhalb der Gruppeninstallation darf maximal 100 m betragen. PIN-Zuordnung im System eMH1 mit Federklemme eMS home eMH1 mit RJ45-Stecker Aderfarbe* Aufsicht ABL-Bus- PIN- Aufsicht RS485-Stecker Twisted-Pair Klemme Zuordnung Zuordnung Stecker... -
Seite 50: Funktionen Der Reset-Taste
| Anhang – Funktionen der Reset-Taste Netzwerk-LED Farbe Zustand Beschreibung – Keine Verbindung Grün Leuchtet Link Grün Blinkt Aktivität Serial-Bus-LED Farbe Zustand Beschreibung – Keine Verbindung Grün Blinkt schnell Verbindung aktiv Grün Blinkt langsam Scanvorgang aktiv Leuchtet Fehler – Überlast 9-V-Ausgang Orange Blinkt Fehler –... -
Seite 51: Abkürzungen
Anhang – Abkürzungen | Abkürzungen Abkürzung Beschreibung Comma-Separated Values Energy Manager File Transfer Protocol General Public License LGPL Lesser General Public License JSON JavaScript Object Notation MQTT Message Queuing Telemetry Transport Photovoltaik SFTP Secure File Transfer Protocol SMTP Simple Mail Transfer Protocol UPnP Universal Plug and Play Fehlercodes... -
Seite 52: Anhang - Fehlercodes
| Anhang – Fehlercodes Fehlercode Fehlerbeschreibung und Abhilfe Der Vorgang konnte nicht durchgeführt werden, da die Backup-Datei zu groß ist. Bitte überprüfen Sie die Backup-Datei auf Dateiendung und Dateigröße. Falls möglich, erstellen Sie die Backup-Da- tei erneut und wiederholen den Vorgang. Sollte der Fehler weiterhin bestehen, so erstellen Sie bitte die System-Logs und wenden sich an den Customer Service. - Seite 53 Anhang – Fehlercodes Fehlercodes – App Health Check Fehlercode Fehlerbeschreibung und Abhilfe Die Fehlfunktion „Anwendungsfehler beim Dateisystem Check aufgetreten“ kann nicht selbst beho- ben werden. ƒ Bitte erstellen Sie System-Logs und wenden Sie sich an den Customer Service Die Fehlfunktion „Irreparabler Fehler im Dateisystem festgestellt“ kann nicht selbst behoben wer- den.
-
Seite 54: Anhang - Obis-Kennzahlen-System
| Anhang – OBIS-Kennzahlen-System OBIS-Kennzahlen-System Zur Datenübertragung und Unterscheidung der verschiedenen Messdaten einer Datenquelle werden sogenannte OBIS-Codes verwendet. OBIS steht für Object Identification System und wird für die elektronische Datenkommuni- kation im Energiemarkt eingesetzt. OBIS-Kennzahlen bestehen aus sechs Wertegruppen (A-F), aus deren Kombination sich die Spezifikation eines Werts ableitet. - Seite 55 Anhang – App Datenspeicher“ – CSV-Export-Format | Beschreibung OBIS-Code Einheit Active power- min 1-0:2.3.0*255 Active power- max 1-0:2.6.0*255 Active energy- 1-0:2.8.0*255 Reactive power+ 1-0:3.4.0*255 Reactive power+ min 1-0:3.3.0*255 Reactive power+ max 1-0:3.6.0*255 Reactive energy+ 1-0:3.8.0*255 varh Reactive power- 1-0:4.4.0*255 Reactive power- min 1-0:4.3.0*255 Reactive power- max 1-0:4.6.0*255...
- Seite 56 | Anhang – App Datenspeicher“ – CSV-Export-Format Beschreibung OBIS-Code Einheit Reactive power+ (L1) max 1-0:23.6.0*255 Reactive energy+ (L1) 1-0:23.8.0*255 varh Reactive power- (L1) 1-0:24.4.0*255 Reactive power- (L1) min 1-0:24.3.0*255 Reactive power- (L1) max 1-0:24.6.0*255 Reactive energy- (L1) 1-0:24.8.0*255 varh Apparent power+ (L1) 1-0:29.4.0*255 Apparent power+ (L1) min 1-0:29.3.0*255...
- Seite 57 Anhang – App Datenspeicher“ – CSV-Export-Format | Beschreibung OBIS-Code Einheit Reactive power- (L2) 1-0:44.4.0*255 Reactive power- (L2) min 1-0:44.3.0*255 Reactive power- (L2) max 1-0:44.6.0*255 Reactive energy- (L2) 1-0:44.8.0*255 varh Apparent power+ (L2) 1-0:49.4.0*255 Apparent power+ (L2) min 1-0:49.3.0*255 Apparent power+ (L2) max 1-0:49.6.0*255 Apparent energy+ (L2) 1-0:49.8.0*255...
-
Seite 58: Faqs - Häufig Gestellte Fragen
FAQs – Häufig gestellte Fragen Sofern bei der Installation oder im Betrieb des eMS home Probleme auftreten, lesen Sie bitte zunächst die folgenden Fragen und Antworten, bevor Sie sich an den Customer Service von ABL wenden. Mein Fahrzeug lädt nicht ƒ... -
Seite 59: Anhang - Entsorgungshinweise
Seite direkt oder über einen Router/Switch mit dem PC/Laptop verbun- den ist. ƒ Wenn das eMS home neu gestartet wurde (z. B. nach einem Firmware-Update), kann es mehrere Minuten dauern, bis die Weboberfläche wieder erreichbar ist. - Seite 60 ABL GmbH Albert-Büttner-Straße 11 91207 Lauf an der Pegnitz Deutschland +49 (0) 9123 188-0 +49 (0) 9123 188-188 info@abl.de www.ablmobility.de...
