Einbauen Der Bildschirmbaugruppe - Dell Latitude 5430 Rugged Servicehandbuch

Schritte

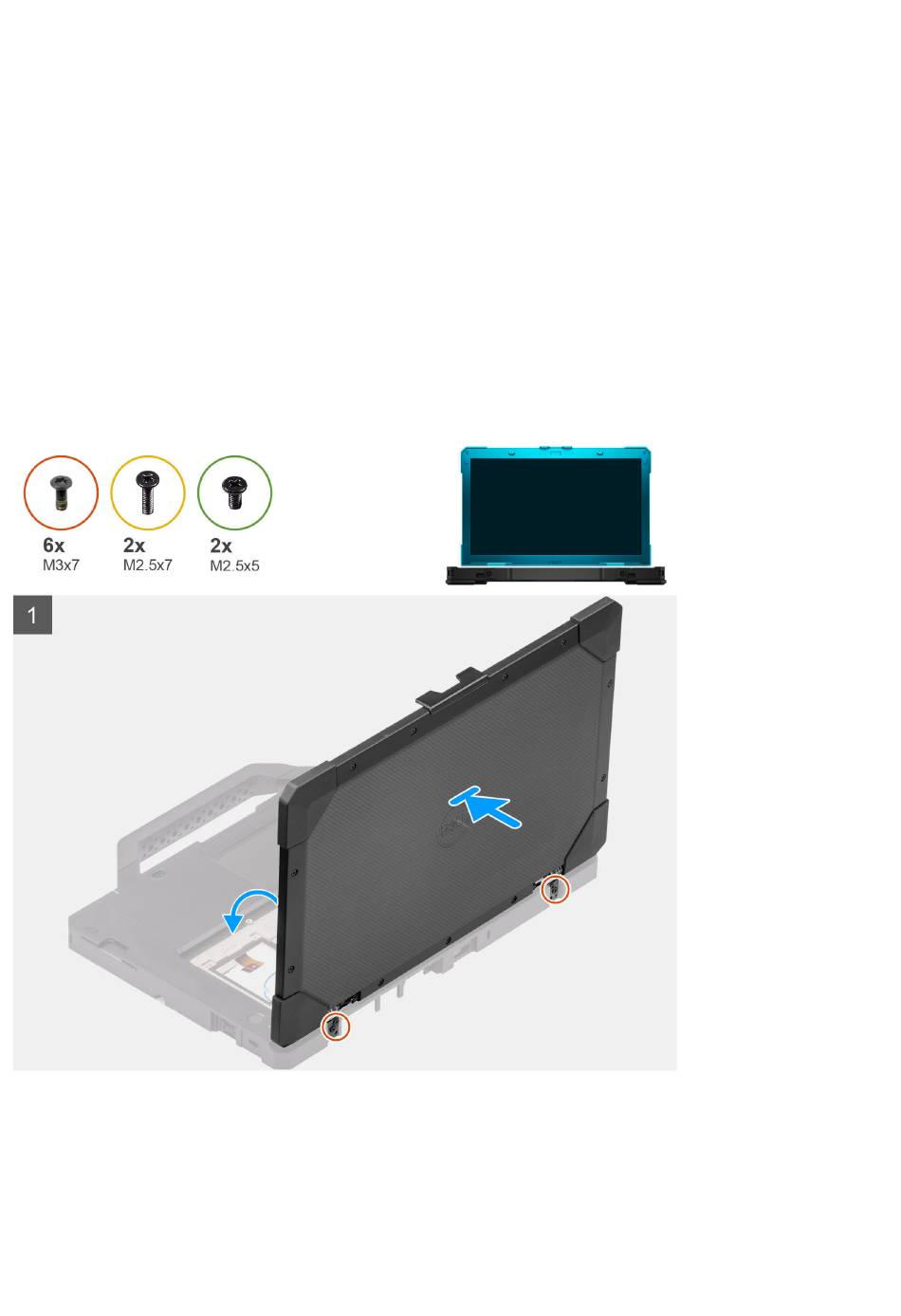

1. Öffnen Sie den Bildschirm, um die zwei Schrauben (M3x7, T8) und zwei Schrauben (M2,5x5) zu entfernen, mit denen die
Scharnierabdeckungen am Systemgehäuse befestigt sind.
2. Entfernen Sie die zwei M2,5x7-Schrauben, mit denen die linken/rechten Scharnierabdeckungen am Systemgehäuse befestigt sind.
3. Entfernen Sie die vier Epoxy-Schrauben (M3x7, T8), mit denen die Bildschirmbaugruppe am Systemgehäuse befestigt ist.
4. Heben Sie die Bildschirmbaugruppe an und nehmen Sie sie aus dem Systemgehäuse.

Einbauen der Bildschirmbaugruppe

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position der Bildschirmbaugruppe und bietet eine visuelle Darstellung des Installationsverfahrens.
Entfernen und Einbauen von Komponenten 87
