DJI RC Pro Handbuch
Vorschau ausblenden
Andere Handbücher für RC Pro:
- Kurzanleitung (14 Seiten) ,
- Produktinformation (57 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DJI RC Pro
Inhaltszusammenfassung für DJI RC Pro

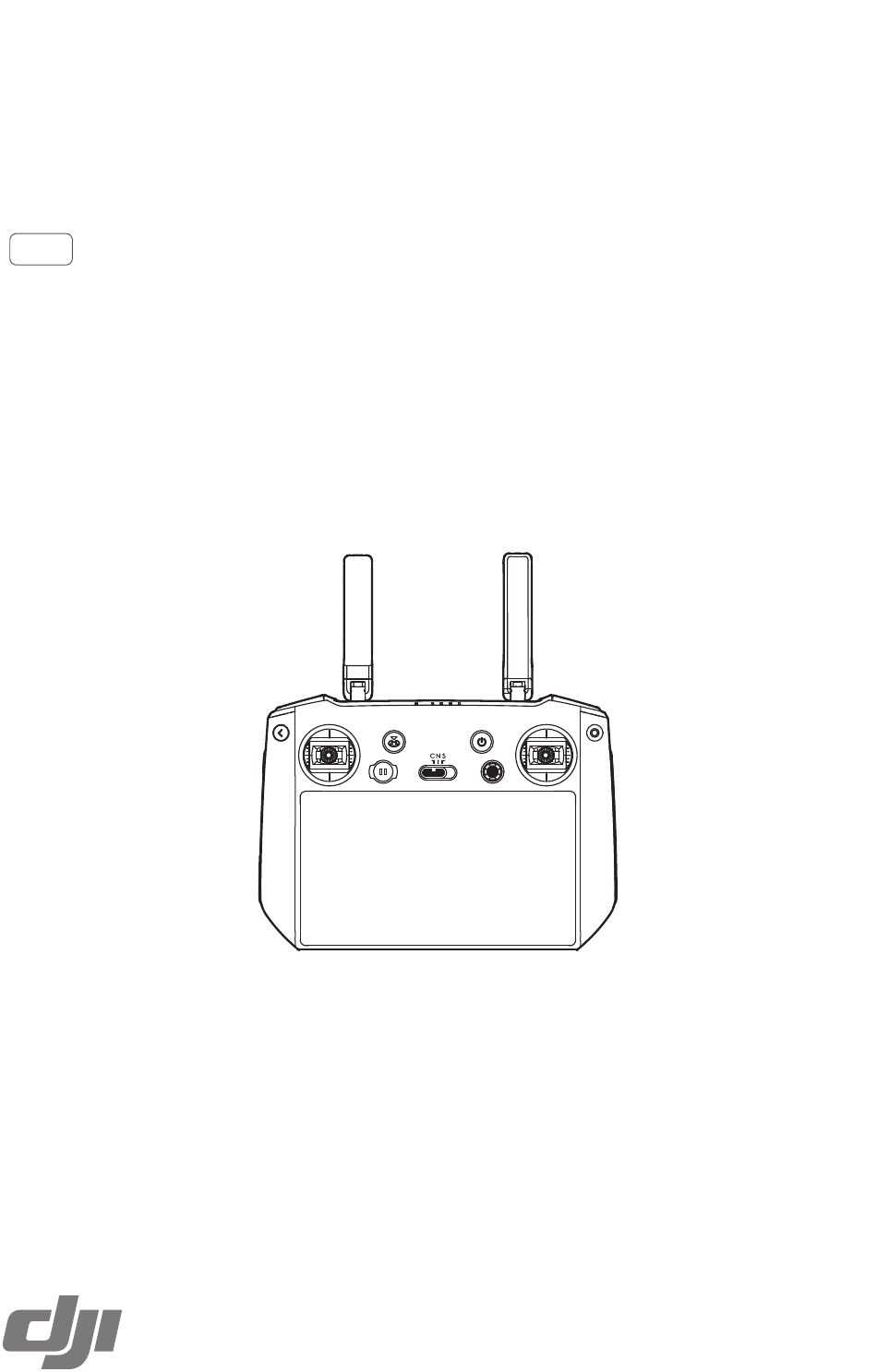

- Seite 1 DJI RC Pro Handbuch 2021.11 v1.0...
-
Seite 2: Dieses Handbuch Verwenden
RC Pro die folgenden Dokumente: 1. Kurzanleitung 2. Handbuch Es wird empfohlen, alle Tutorial-Videos auf der offiziellen DJI-Webseite anzusehen und vor dem ersten Gebrauch die Kurzanleitung zu lesen. Weitere Informationen findest du in diesem Handbuch. Tutorial-Videos Ruf die nachstehende Internetadresse auf oder scann den QR-Code, um die Tutorial-Videos für die DJI RC Pro anzusehen, in denen gezeigt wird, wie man diese Fernsteuerung sicher benutzt. -
Seite 3: Inhaltsverzeichnis
Steuerung des Gimbals Frei belegbare Tasten Beschreibung der Status-LED und der Akkustand-LEDs Fernsteuerungsalarm Touchscreen Startseite Bedienung Kurzbefehl-Einstellungen Tastenkombinationen DJI Fly App Erweiterte Funktionen Kompass kalibrieren HDMI-Einstellungen Firmware aktualisieren DJI Fly verwenden Anhang Technische Daten © 2021 DJI. Alle Rechte vorbehalten. -
Seite 4: Produktbeschreibung

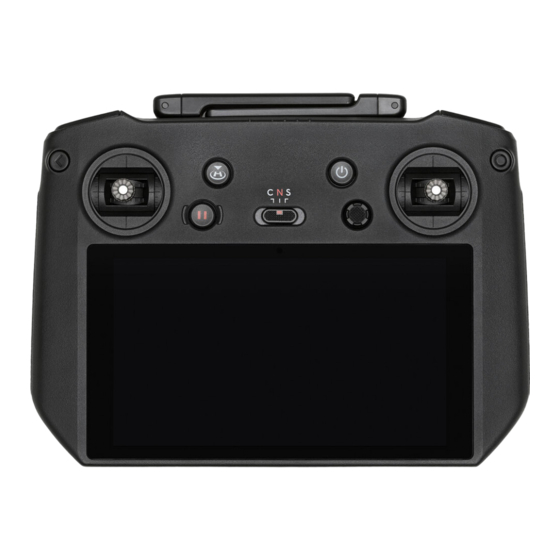

Produktbeschreibung Einführung Die DJI RC Pro Fernsteuerung verfügt über O3+, die aktuellste Version der OCUSYNC Bildübertragungstechnologie von DJI, und kann eine HD-Live-Ansicht von der Kamera eines Fluggeräts über eine Entfernung von bis zu 15 km übertragen. Außerdem unterstützt die Fernsteuerung zwei Frequenzbänder, wodurch die HD-Videoübertragung stabil und zuverlässig ist. -
Seite 5: Dji Rc Pro
9. Bestätigungstaste* Drück einmal auf die Taste, um eine Auswahl 2. Zurücktaste Einmal drücken, um auf den vorherigen zu bestätigen. Bei Verwendung von DJI Fly hat Bildschirm zurückzukehren. Zweimal drücken, die Taste keine Funktion. um zur Startseite zurückzukehren. 10. Touchscreen Berühr den Bildschirm, um die Fernsteuerung... - Seite 6 Funktion kann in DJI Fly eingestellt werden. 23. Lautsprecher 24. Frei belegbare C2-Taste Einmal drücken, um das Positionslicht ein- oder auszuschalten. Die Funktion kann in DJI Fly eingestellt werden. 25. Lüftungsschlitz Dient zur Wärmeableitung. Während des Gebrauchs darf der Lufteinlass NICHT blockiert werden.
-
Seite 7: Fernsteuerung Vorbereiten
Bestätigung das Land/die Region ein. 2. Verbinde die Fernsteuerung über Wi-Fi mit dem Internet. Tippe nach dem Verbindungsaufbau auf „Weiter“, um fortzufahren und wähl die Zeitzone, das Datum und die Uhrzeit aus. © 2021 DJI. Alle Rechte vorbehalten. - Seite 8 Handbuch für DJI RC Pro 3. Meld dich mit deinem DJI-Konto an. Falls du noch kein Konto hast, erstell ein DJI-Konto und meld dich an. 4. Tippe auf der Aktivierungsseite auf „Aktivieren“. 5. Nachdem du die Fernsteuerung aktiviert hast, kannst du auswählen, ob du am Produktverbesse- rungsprojekt teilnehmen möchtest.
-
Seite 9: Bedienung Der Fernsteuerung
Koppelung erfolgreich war. Die Akkustand-LEDs der Fernsteuerung leuchten durchgehend auf. Stell sicher, dass sich die Fernsteuerung während des Koppelns in einem Radius von 0,5 m vom Fluggerät befindet. Stell sicher, dass die Fernsteuerung mit dem Internet verbunden ist, wenn du dich mit einem DJI- Konto anmeldest. ©... -
Seite 10: Steuerung Des Fluggeräts
(Rollen) des Fluggeräts zu steuern. Der Steuerknüppelmodus bestimmt die Funktion jeder Steuerknüppelbewegung. Es stehen drei vorprogrammierte Modi (Modus 1, Modus 2 und Modus 3) zur Verfügung und benutzerdefinierte Modi können in DJI Fly konfiguriert werden. Der Standardmodus ist Modus 2. In allen drei vorprogrammierten Modi schwebt das Fluggerät konstant auf der Stelle, wenn beide Knüppel zentriert sind. - Seite 11 Handbuch für DJI RC Pro Mittelposition: Die Steuerknüppel sind mittig. Bewegung der Steuerknüppel: Die Steuerknüppel werden aus der Mittelposition in eine andere Position bewegt. Die nachstehende Abbildung zeigt, wie die einzelnen Steuerknüppel verwendet werden. Modus 2 wird als Beispiel verwendet.
-
Seite 12: Optimale Übertragungsreichweite
Verwende keine anderen drahtlosen Geräte, die auf derselben Frequenz wie die Fernsteuerung arbeiten. Sonst können bei der Fernsteuerung Störungen auftreten. Wenn das Übertragungssignal während des Fluges schwach ist, wird in DJI Fly eine Eingabeaufforderung angezeigt. Stell die Antennen so ein, dass sich das Fluggerät innerhalb der optimalen Übertragungsreichweite befindet. -
Seite 13: Steuerung Der Kamera
Dreh das Rädchen gegen den Uhrzeigersinn, um den Gimbal nach unten zu neigen. Frei belegbare Tasten Die frei belegbaren Tasten sind: C1, C2, C3* und 5D. Geh in DJI Fly zu den „Systemeinstellungen“ und wähl „Steuerung“, um die Funktionen der Tasten anzupassen. -
Seite 14: Beschreibung Der Status-Led Und Der Akkustand-Leds
Die Fernsteuerung vibriert oder gibt einen Signalton von sich, wenn ein Fehler oder eine Warnung auftritt. Achte auf die Meldungen, die auf dem Touchscreen oder in DJI Fly angezeigt werden. Zur Deaktivierung der meisten Warnungen von oben nach unten streichen und „Nicht stören“ oder „Stumm schalten“... -
Seite 15: Touchscreen
Antippen, um die Anleitung zu lesen und schnell zu erfahren, wie die Fernsteuerungstasten und LEDs funktionieren. 8. Wi-Fi-Signal Zeigt den Status des Wi-Fi-Signals an, wenn eine Verbindung zum Wi-Fi besteht. Kann in den Kurzbefehl-Einstellungen aktiviert oder deaktiviert werden. 9. Akkustand Zeigt den Akkustand der Fernsteuerung an. © 2021 DJI. Alle Rechte vorbehalten. -
Seite 16: Bedienung
Handbuch für DJI RC Pro Bedienung Von links oder rechts zur Mitte Auf dem Bildschirm von unten des Bildschirms streichen, um nach oben streichen, um zur zum vorherigen Bildschirm Startseite zurückzukehren. zurückzukehren. Streich von der unteren linken Streich von unten nach oben Ecke in die Mitte und halt den und halt den Finger gedrückt,... -
Seite 17: Kurzbefehl-Einstellungen
Handbuch für DJI RC Pro Kurzbefehl-Einstellungen 10:12 Notifications Sat, Mar 30 DJI Fly 11m ago Expore skypixel.com One billion colors captured by the 10-bit Dlog- Wi-Fi Bluetooth Do not distube Record Screen M color profile. Screenshot Mobile Airplane 1. Benachrichtigungen Antippen, um Systembenachrichtigungen anzuzeigen. -
Seite 18: Tastenkombinationen
Apps DJI Fly App Auf der Startseite DJI Fly antippen, um den Flugstatus anzuzeigen und die Flug- und Kameraparameter einzustellen. Da die DJI RC Pro Fernsteuerung mit mehreren Fluggerätemodellen kompatibel ist und die Benutzeroberfläche von DJI Fly je nach Fluggerätemodell variieren kann, lies bitte für weitere Informationen den Abschnitt „DJI Fly App“... -
Seite 19: Erweiterte Funktionen
DJI Fly verwenden 1. Schalt die Fernsteuerung ein und stell sicher, dass eine Verbindung zum Internet besteht. 2. DJI Fly starten. Eine Eingabeaufforderung wird angezeigt, wenn eine neue Firmware zur Verfügung steht. Die Eingabeaufforderung antippen, um den Aktualisierungsbildschirm aufzurufen. 3. Nach dem Herunterladen der aktuellsten Firmware startet die Aktualisierung automatisch. -
Seite 20: Anhang
Gewicht Ca. 680 g Modell RM510 * 5,8 GHz ist in manchen Ländern aufgrund lokaler Vorschriften nicht verfügbar. ** Die DJI RC Pro wird in Zukunft mehr DJI-Fluggeräte unterstützen. Aktuelle Informationen findest du auf der offiziellen Webseite. © 2021 DJI. Alle Rechte vorbehalten. - Seite 21 DJI Support www.dji.com/support Änderungen vorbehalten. Die aktuellste Version kannst du hier herunterladen: www.dji.com/rc-pro/downloads Solltest du Fragen zu diesem Dokument haben, schick uns bitte eine E-Mail an DocSupport@dji.com. DJI ist eine Marke von DJI. Copyright © 2021 DJI. Alle Rechte vorbehalten.
