3. Gerätebeschreibung
Die Kernkomponenten des Systems sind Bedieneinheit, Regeleinheit und die
jeweilig eingesetzten Sensoren.
1.1.

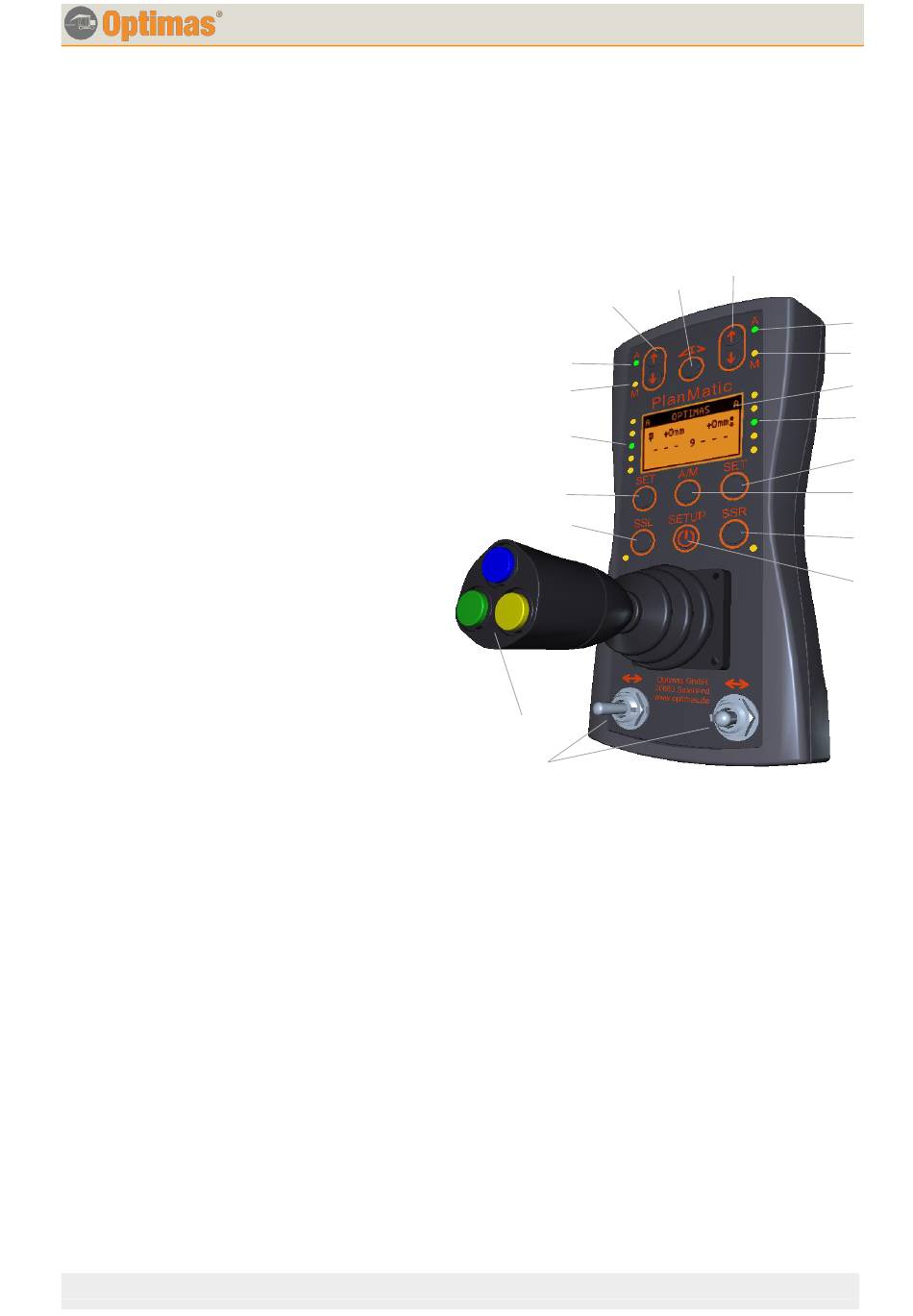

Bedieneinheit
1 = Offset Rechts
2 = Sensorwahl: Höhe/Neigung Rechts/Links
3 = Offset Links
4 = Anzeige Automatikbetrieb Links
Aktiv: Grüne LED an
5 = Anzeige Manueller Betrieb Links
Aktiv: Gelbe LED an
6 = LED-Höhen-Anzeige Links
Oben/Unten: Gelbe LEDs, Mitte: Grüne LED
7 = Sollwert Links einstellen
8 = Side-Shift-Automatik Links
Aktiv: Gelbe LED an
9 = Proportionaler Joystick mit
- blau - Automatik/Manuell-Schalter
- grün - Schalter 0 Stellung
- gelb – Hydraulische Klappschaufel (Optional)
10 = Hydraulisch verstellbare Seitenklappen
öffnen/schließen
11 = Anzeige Automatikbetrieb Rechts
Aktiv: Grüne LED an
12 = Anzeige Manueller Betrieb Rechts
Aktiv: Gelbe LED an
13 = 3-zeiliges LC-Display
14 = LED-Höhen-Anzeige Links
Oben/Unten: Gelbe LEDs, Mitte: Grüne LED
15 = Sollwert Rechts einstellen
16 = Seitenvorwahl Automatik-Betrieb
Rechts und/oder Links
17 = Side-Shift-Automatik Rechts
Aktiv: Gelbe LED an
18 = EIN/AUS + SETUP
2
3
4
5
6
7
8
9
10
1
11
12
13
14
15
16
17
18
7
