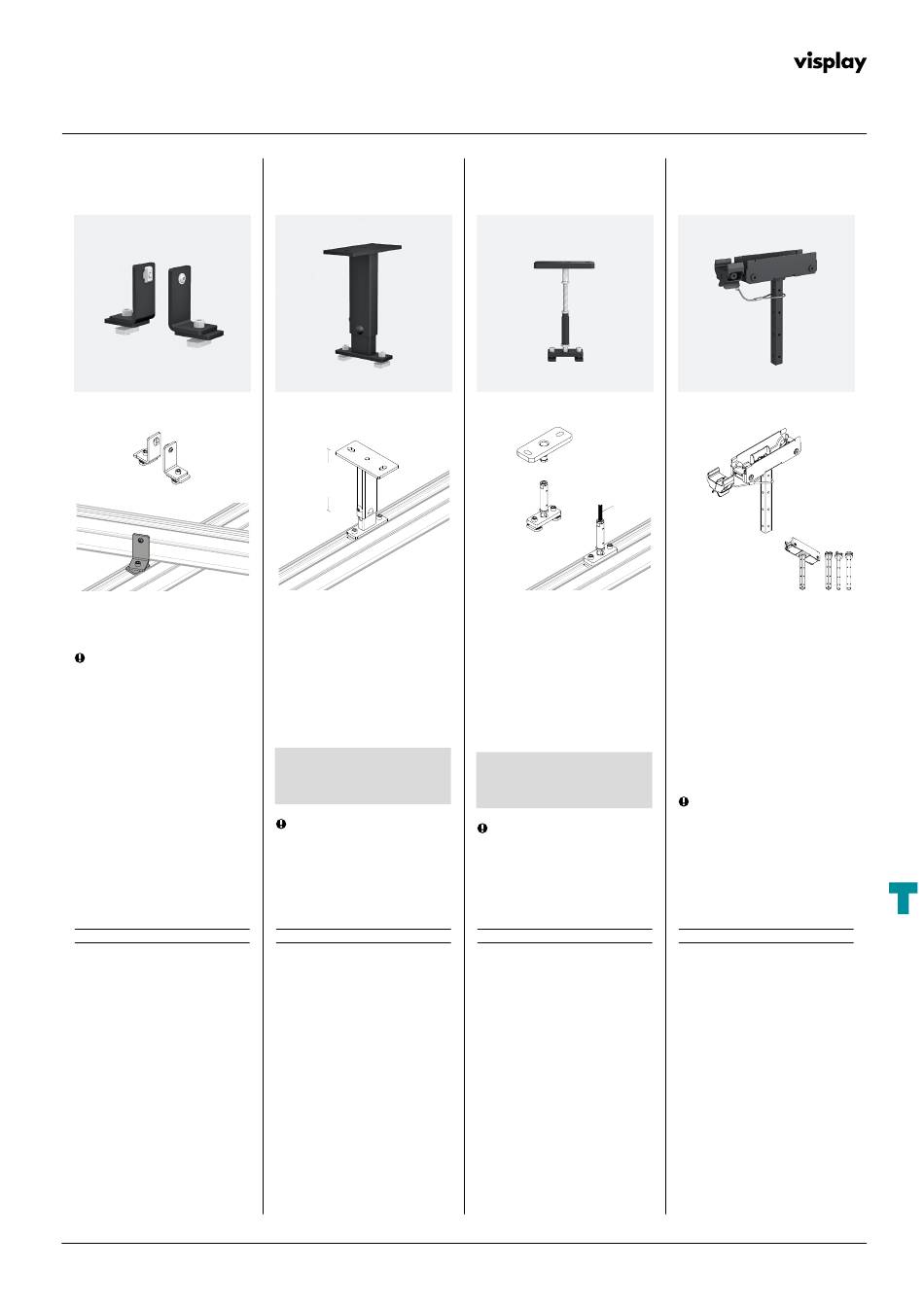

visplay Multi-Lane Montageanleitung Seite 9

Multi-Lane
Ceiling
Fixier-Set
für 2 übereinanderliegende Decken-
schienen
Wird mit 2 übereinanderliegenden
Deckenschienen verschraubt.
Montage- und Bedienungs-
anleitung beachten
Stahlschwarz duro
318-547.26
Set à 2 Stück.
Stahl pulverbeschichtet, Befestigungs-
material verzinkt.
Decken-Abhängebefestigung
172–272
Wird in der oberen Nut der Decken-
schiene fixiert. Dient zur Befestigung
von linear angeordneten Decken-
schienen.
Mind. Abstand von der Decke zur
Profilunterkante 272 bis max. 372 mm.
Stufenloser Verstellbereich von 100 mm
zum Ausgleich von Höhenversatz.
Das Material zur gebäudeseitigen
Befestigung wird nicht bereitge-
stellt und muss der Deckensituation
entsprechend ausgewählt werden.
Montage- und Bedienungs-
anleitung beachten
Stahlschwarz duro
318-545.26
Montage der Decken-Abhänge-
befestigung immer in der Nähe des
Verbinders und mind. alle 150 cm.
Mindestens 2 pro Deckenschien.
Decken-Pendelabhängung
M10
Wird in der oberen Nut der Decken-
schiene fixiert.
Dient zur Aufnahme einer M 10
Gewindestange entsprechend der
Raumhöhe (Gewindestange wird
nicht mitgeliefert). Empfehlung für
Deckenstrukturen mit Verbindern L,
T und X und übereinanderliegend
fixierten Deckenschiene.
Das Material zur gebäudeseitigen
Befestigung wird nicht bereitge-
stellt und muss der Deckensituation
entsprechend ausgewählt werden.
Montage- und Bedienungs-
anleitung beachten
Stahlschwarz duro
994-019.26
Montage der Decken- Pendel-
abhängung immer direkt neben dem
Verbinder und mind. alle 150 cm.
Gewindestange nicht Bestandteil des
Lieferumfangs
Einhängeadapter mit Stoß
für abgehängte Warenträger
Einhängeadapter mit Stoß inkl.
Sicherheitselement zur Aufnahme von
abgehängten Warenträgern.
Wird werkzeuglos in die Decken-
schiene eingeklipst und fixiert.
Aufnahme von Rundrohr:
Ø 20 mm / Ø 25 mm
Aufnahme von quadratischem Rohr:
20 × 20 mm / 25 × 25 mm
Max. Belastung = 80 kg pro
Einhängeadapter
Montage- und Bedienungs-
anleitung beachten
Stahlschwarz duro
318-549.26
Inkl. Sicherheitselement
1/2022 (DE) 253
