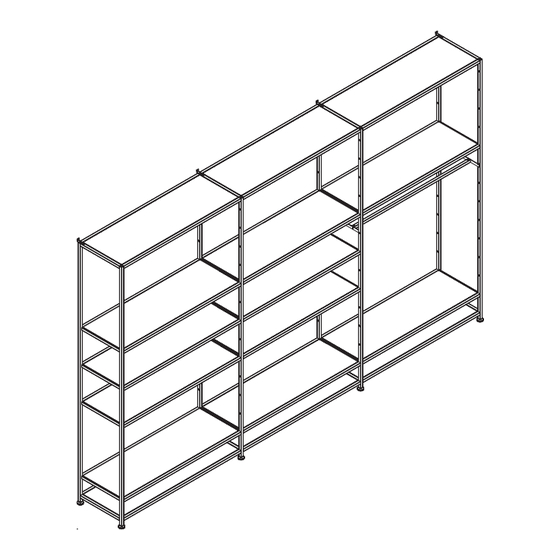

Qubo 25 P/L
Montage- und Bedienungsanleitung
play it smart

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für visplay Qubo 25 P/L

Inhaltszusammenfassung für visplay Qubo 25 P/L

  • Seite 1 Qubo 25 P/L Montage- und Bedienungsanleitung play it smart...

  • Seite 2: Inhaltsverzeichnis

    Qubo 25 P/L Inhalt Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit dem Produkt „Qubo 25 P/L“. 1 Sicherheit ............. 3 Symbolerklärung .............3 Diese Anleitung ist Produktbestandteil und muss jederzeit Bestimmungsgemäße Verwendung ......3 in der Nähe des Produkts aufbewahrt werden.

  • Seite 3: Sicherheit

    Sicherheit 2 Produktbeschreibung 1.1 Symbolerklärung 2.1 Übersicht Sicherheitshinweise sind in dieser Anleitung wie folgt Qubo 25 P/L ist ein Struktursystem mit Regalen mit einem gekennzeichnet. hohen Gestaltungsfreiraum für Aufbauten im Mittelraum und an Wänden. WARNUNG Ein derart gekennzeichneter Warnhinweis weist auf eine möglicherweise gefährliche Situation hin, die...

  • Seite 4: Technische Daten

    Qubo 25 P/L 3.4 Lieferumfang und Zubehör Eine Übersicht über den Stromanschluss der Rahmen und die dazu benötigten Komponenten für die Elektrifizierung 3.4.1 Rahmen außen siehe Kapitel 4.15. Stahlrahmen ohne und mit einseitig integrierter Strom- 3 Technische Daten schiene zur Elektrifizierung von Tablaren mit LED. Die einseitigen vier Zapfen dienen zur Aufnahme von Verbin- dungsrohren.
  • Seite 5 Qubo 25 P/L 3.4.3 Verbindungsrohrset 3.4.6 Tragstange für Mittelraum Die Verbindungsrohre werden auf die vier Zapfen an Die Tragstange wird zwischen die Rahmen eingehängt. dem Rahmen aufgedreht. Bitte Montageschlüssel ver- wenden (111-844.12). 25 x 25 A 650 A 1300 Fig. 9: Tragstange für Mittelraum A 650 3.4.7 Tragstange für Wandregal...

  • Seite 6: Blechtablar Ohne Elektrifizierung

    Qubo 25 P/L 3.4.10 Blechtablar ohne Elektrifizierung Angabe Wert Einheit Die Blechtablare werden mit Hilfe von Tablarträgern Nennspannung 24 V DC zwischen die Rahmen eingehängt. Nennstrom max. 4 A 3.4.13 Wandhalterungen Die Wandhalterungen dienen zur Sicherstellung der Kippstabilität hoher Wandaufbauten (über 1600 mm).

  • Seite 7: Montage

    Qubo 25 P/L 4 Montage 4.2 Lagerung WARNUNG Das Produkt und seine Bestandteile unter folgenden Bedingungen lagern: Verletzungsgefahr durch herunterfallende Ware und Warenträger. Wenn die Montage nicht fach- • Nicht im Freien lagern. gerecht ausgeführt wird oder der Untergrund die •...

  • Seite 8: Rahmen Mit Verbindungsrohren Verbinden

    Warenträger mit einer Kippsicherung an der Wand befestigt werden! 4.7 Tablarrahmen einlegen Fertigungszeichnungen stehen im Produktbereich von www.visplay.com zum Download zur Verfügung oder können bei Bedarf angefordert werden. Zeichnungsnummer: 994-150 Glaseinlage 8 mm (1) 994-151 Holzeinlage 19 mm (2) HINWEIS Die Verbindungsrohre müssen mit dem Montage-...

  • Seite 9: Holzauflage Oben Für Led-Leuchte

    Bei der elektrifizierten Variante muss die Position des elektrifizierten Tablarträgers am Tablarrahmen beachtet werden. In dieser Abbildung immer links hinten. Fertigungszeichnungen stehen im Produktbereich von www.visplay.com zum Download zur Verfügung oder können bei Bedarf angefordert werden. Zeichnungsnummer: LED-Leuchte 991-374 Übersicht Holzauflagen Elektrifizierung am Tablarrahmen 991-368 Holzauflage Einzelmöbel/Abschlussmöbel...

  • Seite 10: Einlegerahmen Mit Led Für Glas- Und Blechauflagen

    A 800: 0x A 650: 0x Tablarboden Kabelwanne Fertigungszeichnungen stehen im Produktbereich von www.visplay.com zum Download zur Verfügung oder können bei Bedarf angefordert werden. Zeichnungsnummer: 993-100 Holzauflage 19 mm oben und bei Aufbauten ohne Elektrifizierung (ohne Kabelwanne) auch unten. 993-117 Holzeinlage 19 mm unten wenn Aufbauten elektrifiziert sind und Kabelwanne eingelegt wird.

  • Seite 11: Nahreserve Mit Schublade Einsetzen

    Qubo 25 P/L 4.11 Nahreserve mit Schublade einsetzen Seitenverkleidung und Korpus von innen verschrauben. Bei elektrifizierten Aufbauten zunächst Kabelwanne (2) und Konverter (1) montieren. Bei mehrachsigen Aufbauten Füllstück (1) verwenden. 278-178 Mittelfüllstück T 475 mm 704-985 Mittelfüllstück T 330 mm 01/2021 (DE)

  • Seite 12: Tragstange Für Mittelraum

    Qubo 25 P/L 4.12 Tragstange für Mittelraum 4.13 Tragstange für Wandregal 4.14 Tragstange mit Frontarmen für Mittelraum 01/2021 (DE)

  • Seite 13: Visplay-Steckersystem

    Qubo 25 P/L 4.15 Visplay-Steckersystem HINWEIS Die Leistungsaufnahme der elektrischen Verbraucher muss unbedingt beachtet werden! Die Leistungsauf- nahme aller Verbraucher muss unter der Nennleistung des Konverters liegen. Grundsätzlich ist zu empfehlen eine Leistungsreserve für weitere Verbraucher einzuberechnen. Betrieb mit 90 W Konverter Betrieb mit 2 x 90 W Konverter (max.

  • Seite 14: Bedienung

    Qubo 25 P/L 5 Bedienung 6 Demontage und Entsorgung WARNUNG 6.1 Demontage Verletzungsgefahr durch herunterfallende Ware > Netzstecker aus der Steckdose ziehen. und Warenträger. Wenn die maximal zulässige Be- > Konverter und Spannungsverteiler (sofern vor- lastung der Warenträger überschritten wird, kann handen) demontieren.
  • Seite 15 Qubo 25 P/L 01/2021 (DE)
