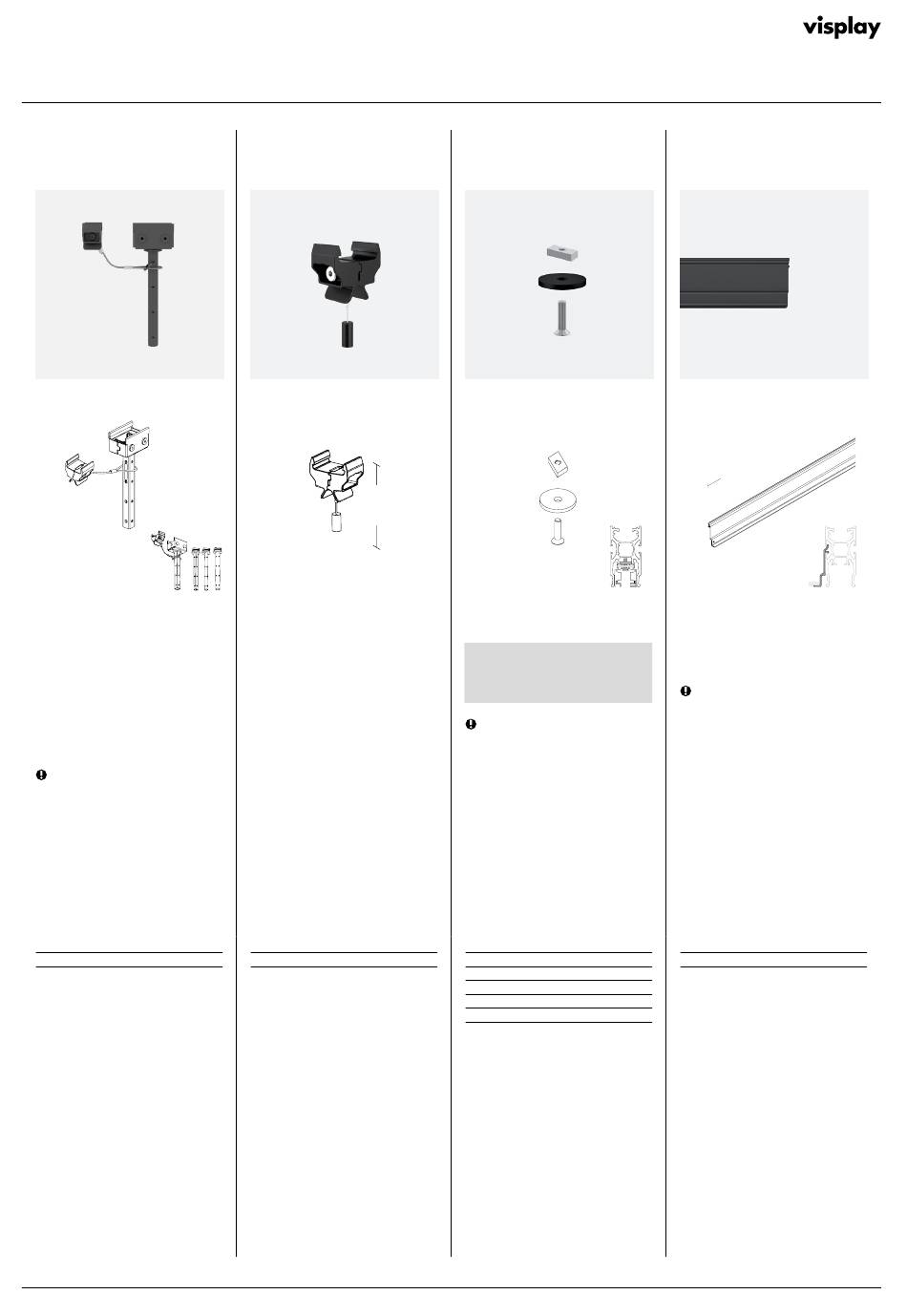

visplay Multi-Lane Montageanleitung Seite 10

Multi-Lane
Ceiling
Schraubadapter mit Stoß
für abgehängte Warenträger
Wird mit Werkzeug in die Decken-
schiene montiert und fixiert.
Aufnahme von Rundrohr:
Ø 20 mm / Ø 25 mm
Aufnahme von quadratischem Rohr:
20 × 20 mm / 25 × 25 mm
Max. Belastung = 80 kg pro
Schraubadapter
Montage- und Bedienungs-
anleitung beachten
Stahlschwarz duro
704-000.26
Inkl. Sicherheitselement
254 1/2022 (DE)
Universal Adapter
mit Gewindehülse M8
zum Einklipsen in Deckenschiene
90
Zum Einklipsen in Deckenschiene.
Zur Befestigung von Ware über eine
Gewindehülse M8
Max. Belastung 30 kg
Stahlschwarz duro
704-490.06
Stromschienen-Befestigungsset
Zur Montage an die Deckenschiene.
Eutrac und Global Stromschienen
können wahlweise mit entsprechen-
dem Befestigungsset befestigt
werden.
Montage- und Bedienungs-
anleitung beachten
Eutrac Stromschienen roh
318-558.00
Set à 12 Stk.
Set à 100 Stk. 318-559.00
Global Stromschiene verzinkt
Set à 12 Stk. 994-160.21
994-103.21
Set à 100 Stk.
Pro Laufmeter Stromschiene werden
drei Befestigungspunkte benötigt
(ca. alle 30 cm).
Auflageprofil
für Deckenpaneel
lto
Das Aluminiumprofil wird seitlich in die
Nut der Deckenschiene eingehängt,
Deckenpaneele werden auf Auflage-
winkel gelegt.
Montage- und Bedienungs-
anleitung beachten
Stahlschwarz duro
337-897.26
lto 250–3000 mm
